Dati tecnici:

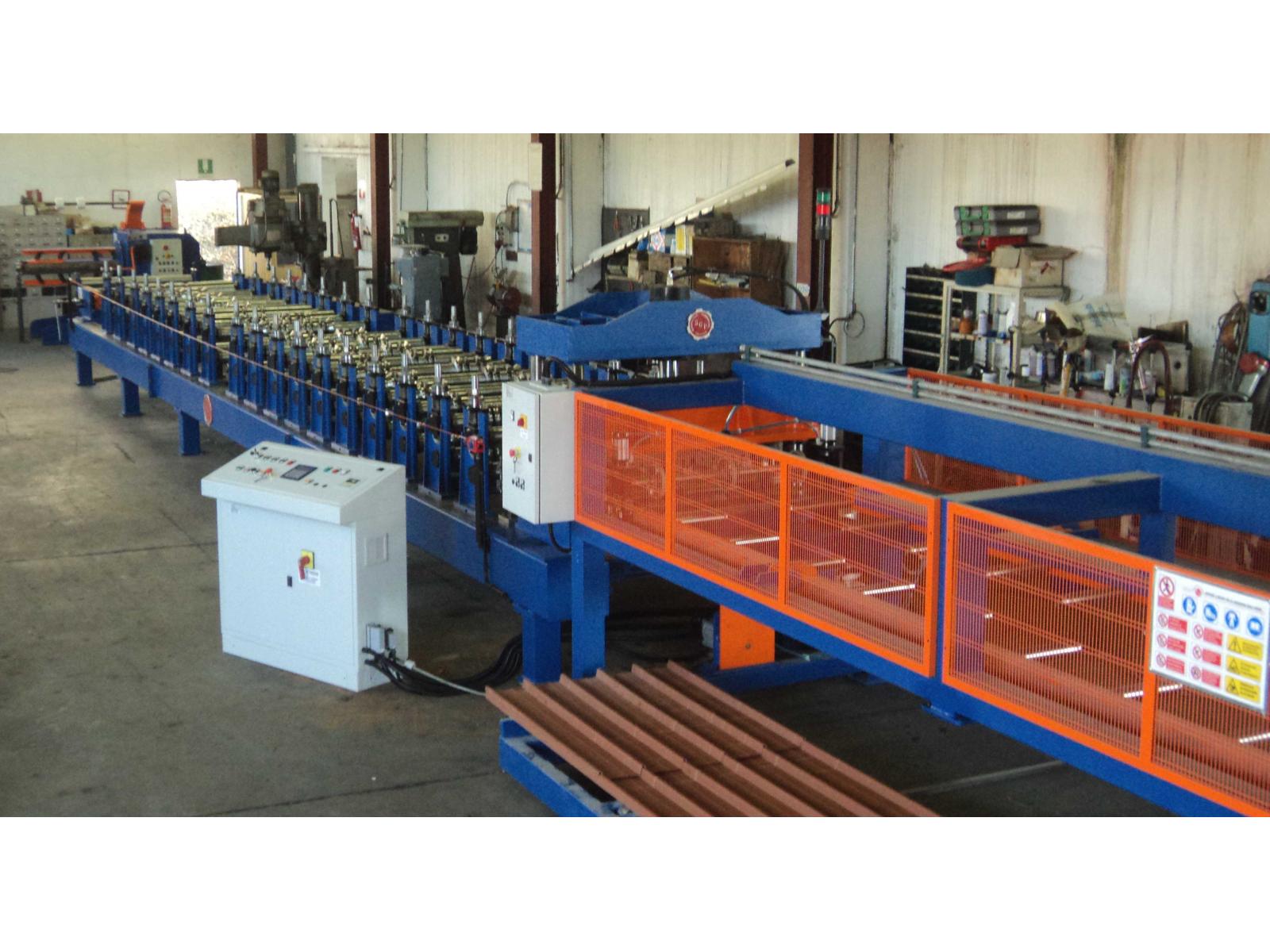

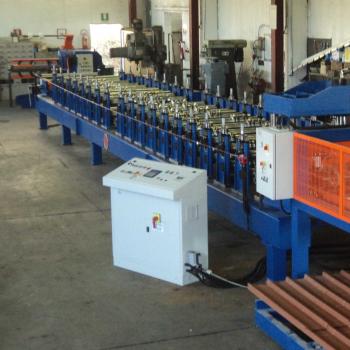

N. 01 LINEA DI PROFILATURA USATA PER LAMIERE GRECATE EGB 401
la linea sarà così composta:

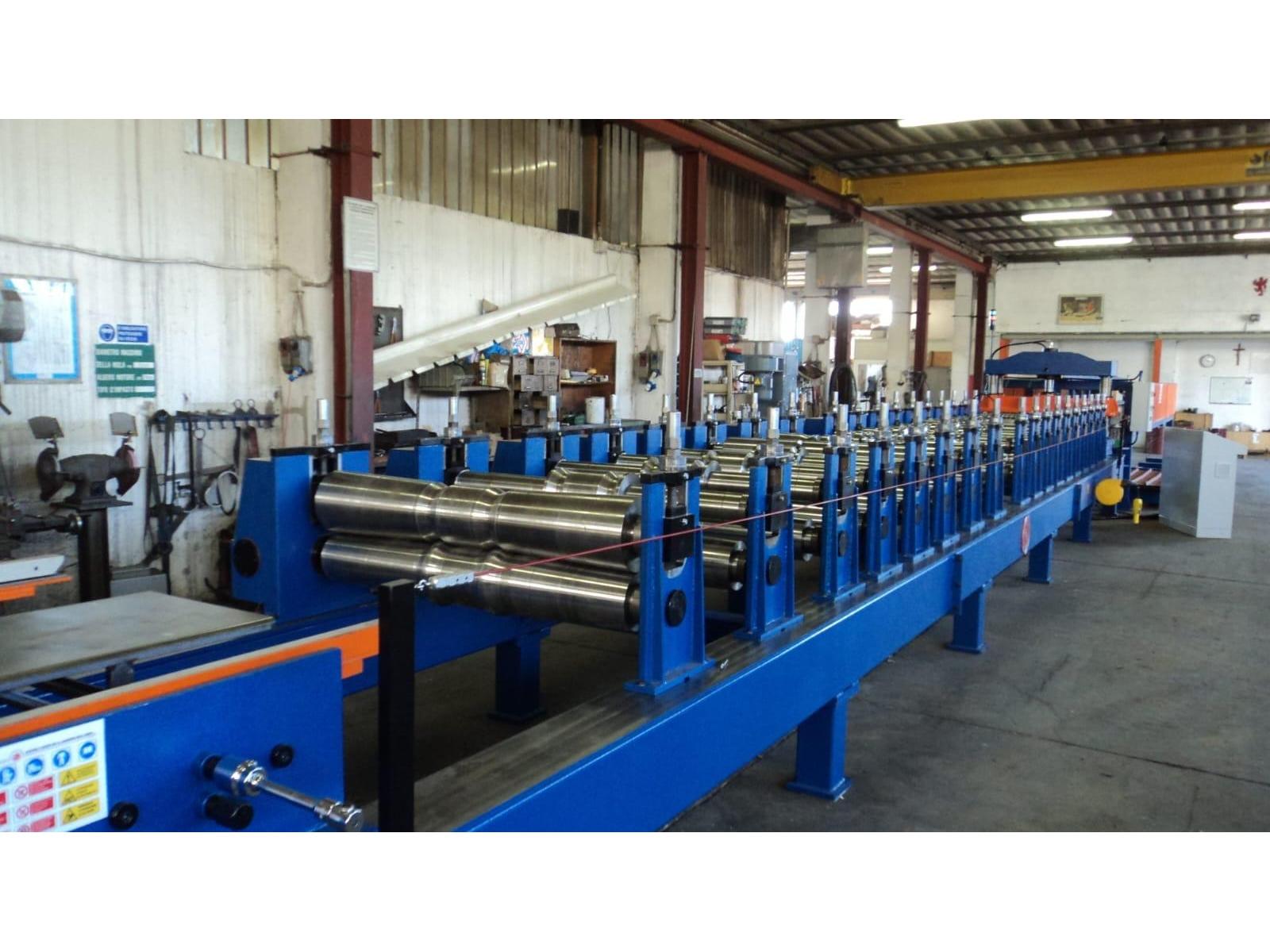

1.1 - PROFILATRICE SGP TIPO PS / 3 Mat. 14/11
- passaggi n. 18

- larghezza max del nastro mm. 1250

- rapporto alberi sup/inf r. 1/1

- diametro alberi mm. 90

- spessore lamiera lavorabile mm. 0.6 1 (valori indicativi)

- La macchina è composta da:

- Gruppo imbocco lamiera con struttura in acciaio saldato dotata di viti di registrazione indipendenti l'una
dall'altra per permettere la perfetta centratura della lamiera rispetto ai rulli formatori.

- Basamento componibile in acciaio sul quale vengono fissate le teste di profilatura costituite da spalle
fisse e mobili.

- Spalle fisse a teste motrici in acciaio elettrosaldato e normalizzato, contengono ingranaggi

a bagno d'olio.

- Contro spalle di sostegno degli alberi in acciaio elettrosaldato, facilmente movibili per agevolare
eventuale cambio dei rulli.

- alberi porta rulli superiori e inferiori sono realizzati in acciaio bonificato.

- Tutte le parti rotanti sono montate su cuscinetti a sfera delle migliori marche.

Motore a c.c. completo di riduttore

Campo di lavoro velocità variabile da 0 a 30 mt/m'; la variazione avviene mediante un potenziometro
posto sulla consolle di comando.

potenza motore kw 33

1.2 - N. 1 SERIE DI RULLI FORMATORI

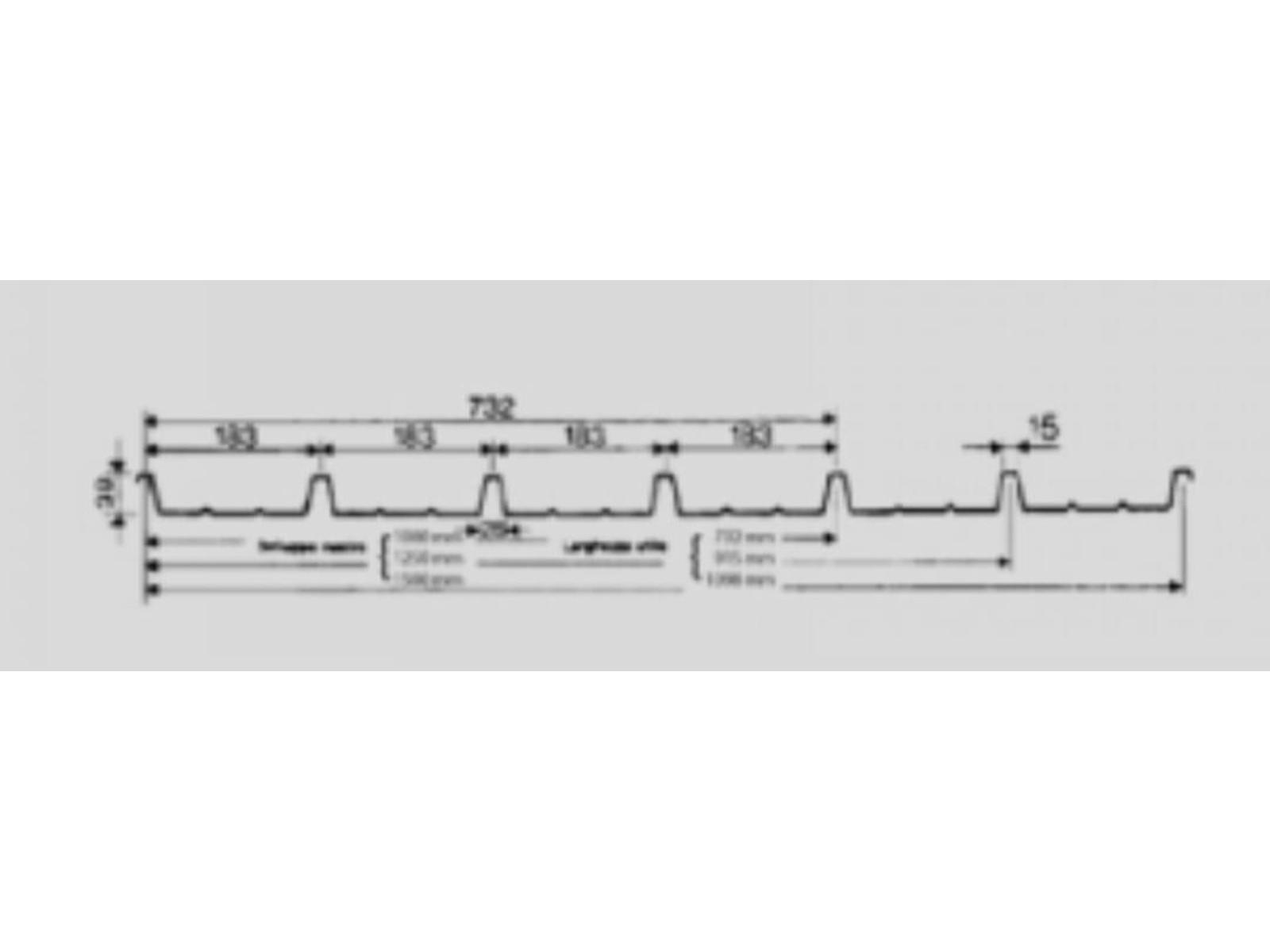

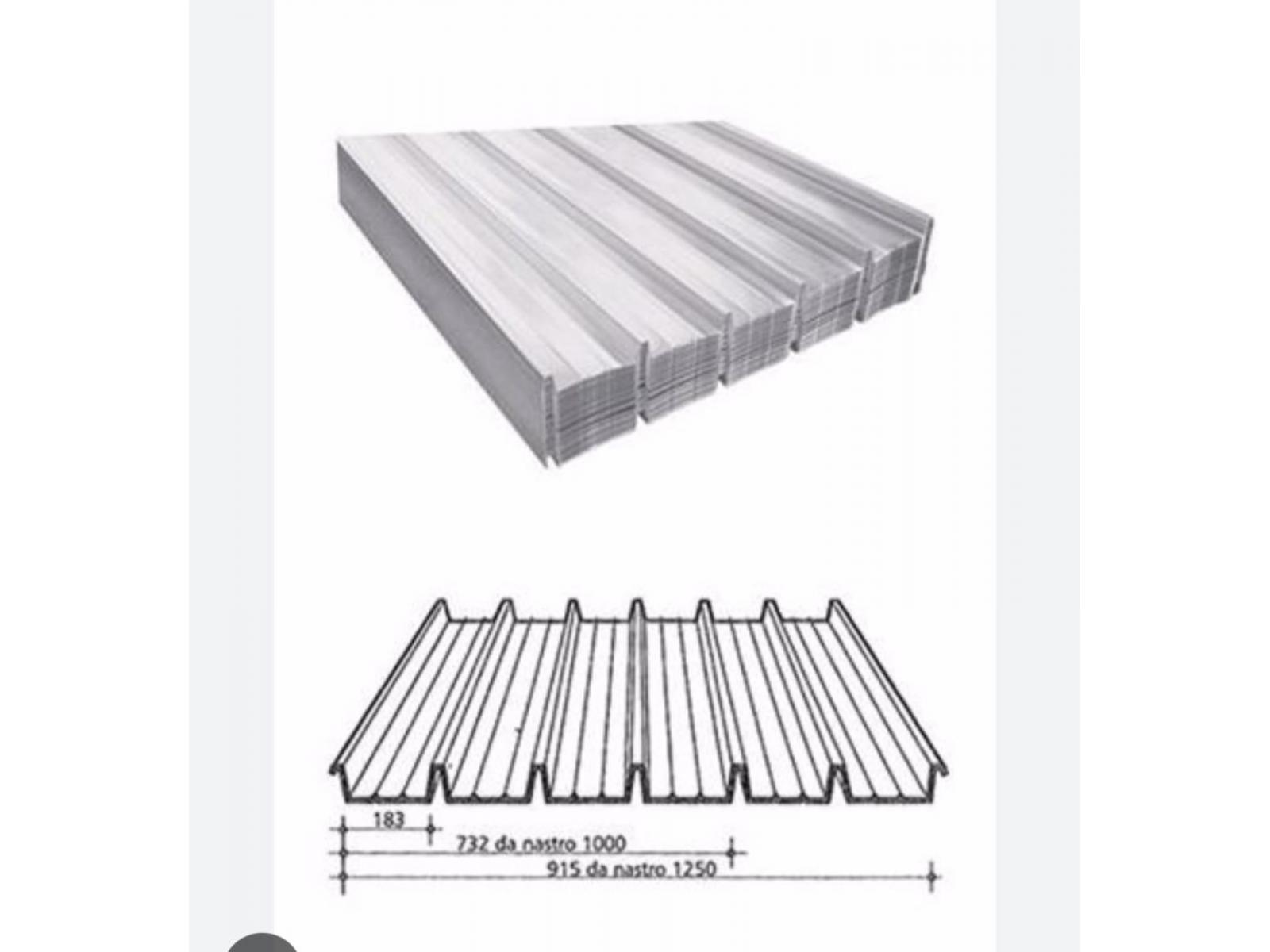

- Serie di rulli formatori per lamiera grecata EGB 401 H 38

- I rulli saranno realizzati in acciaio temperato e parzialmente rettificato, completi di boccole distanziatrici.

- Su ogni rullo o boccola inferiore e superiore verranno punzonate sigle identificanti il numero del
passaggio, il numero progressivo e la relativa posizione.

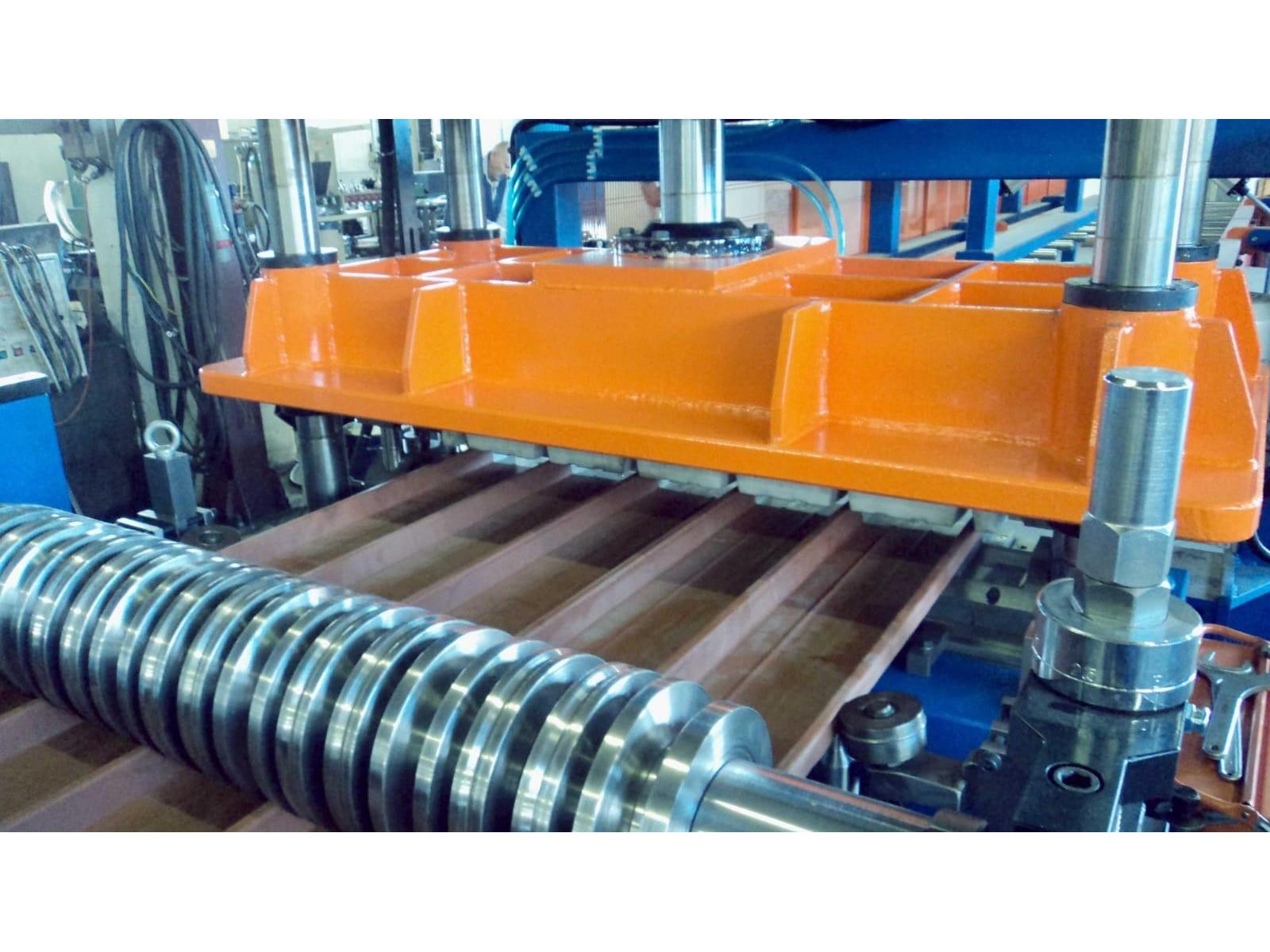

1.3 - TAGLIO A CESOIA FISSA START/STOP

- Struttura in acciaio elettrosaldato.

movimentazione del piano intermedio su quattro colonne per mezzo di un cilindro oleodinamico.

- Nr. 1 stampo trancio intercambiabili per lamiera Grecate Tipo H 38 con taglio senza

asportazione di sfrido.

potenza installata su centralina kw 4

dispositivo a rulli di accelerazione per uscita fogli lamiera Grecata.

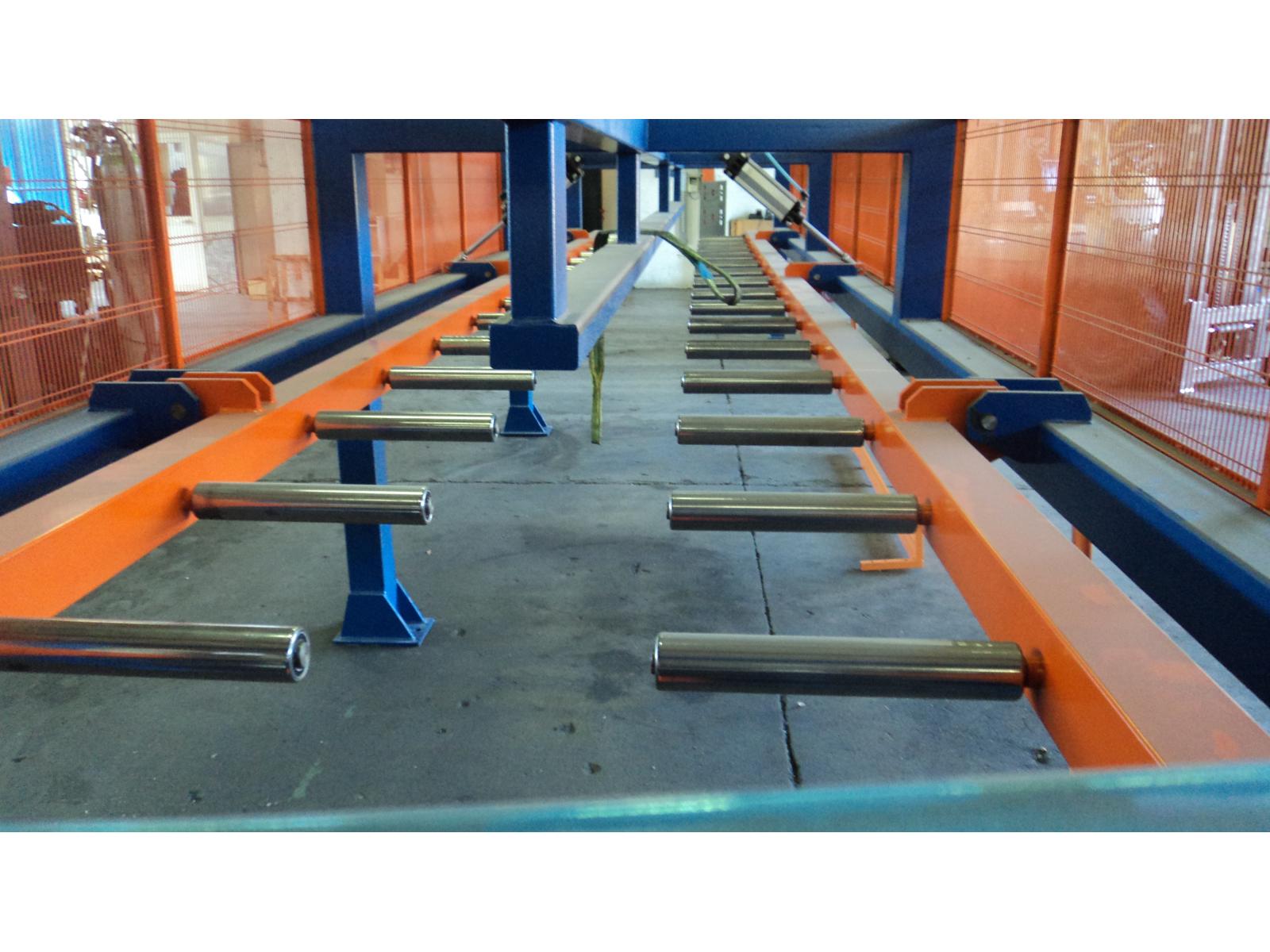

1.4 - BANCO DI SCARICO
- Struttura in acciaio elettrosaldato a ponte con ribaltamento dei piani a terra a mezzo cilindri pneumatici. I
piani di scorrimento sono dotati di opportuni rulli per facilitare l'evacuazione dei fogli.

- Battuta fogli motorizzata con spostamento automatico confermando su programma la lunghezza dei fogli
desiderati.

lunghezza mm. 8.000

1.5- IMPILATORE

- Struttura in acciaio elettrosaldato, telaio completo catene gommate comandate da un motoriduttore per
permettere lo spostamento dei pacchi di fogli grecati rispetto alla linea di produzione.

potenza motore kw 2.2.

lunghezza mm. 8.000

1.6 - QUADRO DI COMANDO GENERALI DEL TIPO A CONSOLLE

- Nr. 1 Consolle di comando per la gestione della Profilatrice, Gruppo Taglio, Scaricatore e Impialtore.

- Nell’interno de quadro troviamo lazionamento a 4 quadranti per la motorizzazione in c.c.a, fusibili e
resistenze di frenatura, contattori, PLC, termici e relè' ausiliari e organi di potenza.

- Mentre del Piano Consolle esterno vi sono pulsanteria per l'azionamento sia in manuale di ogni singole
macchine che in automatico di tutta la Linea.


- Programmatore con possibilità di inserire piu’ programmi. Ciascun programma oltre a lunghezza pezzi,
numero pezzi, velocità di esecuzione, rallentamento, tiene conto di alcuni parametri memorizzabili, come
la ricerca della tolleranza desiderata.

1.7- MANUALE DI USO E MANUTENZIONE

- Completo di schemi elettrici, idraulici, oleodinamici, pneumatici, ecc.

La linea è conforme ai dettami della Direttiva Macchina (Direttive CEE 89/392, 91/368, 93/44, 93/68 e
d.p.r 459/96)


CONDIZIONI DI VENDITA

Consegna 10 gg l. s.i, dall'ordine perfezionato.

Resa F.co ns sede in Corciano (PG).

Pagamento Totale tramite bonifico bancario, dopo la visione della Linea

in funzione.

Garanzia Mesi sei su organi meccanici.

Durante il periodo di garanzia ed entro 20 giorni dalla segnalazione
scritta del cliente, provvederemo a sostituite gratuitamente, franco
ns stabilimento eventuali parti o ricambi che dovessero risultare
difettosi.

Validità offerta 60 gg. data presente
