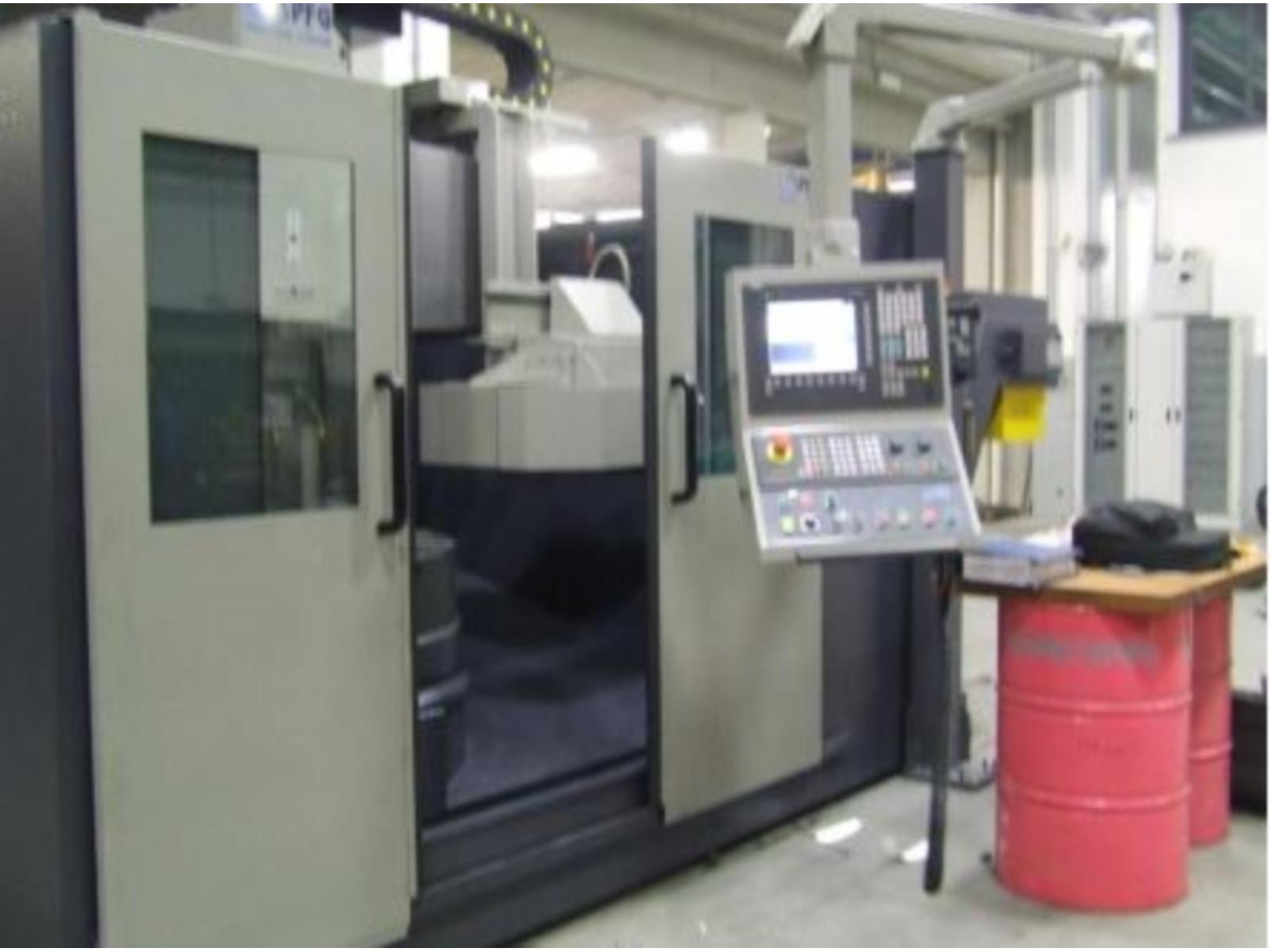

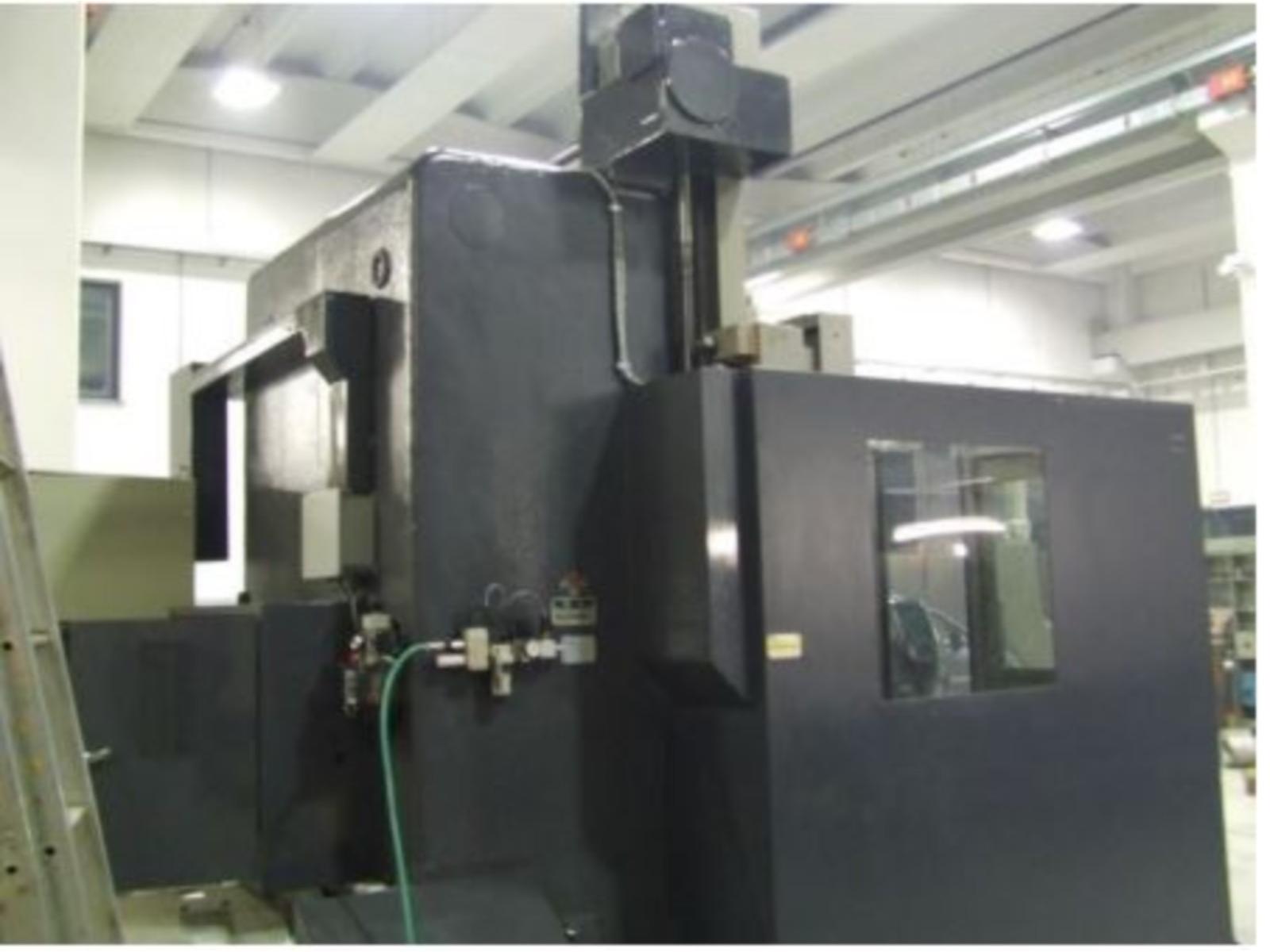

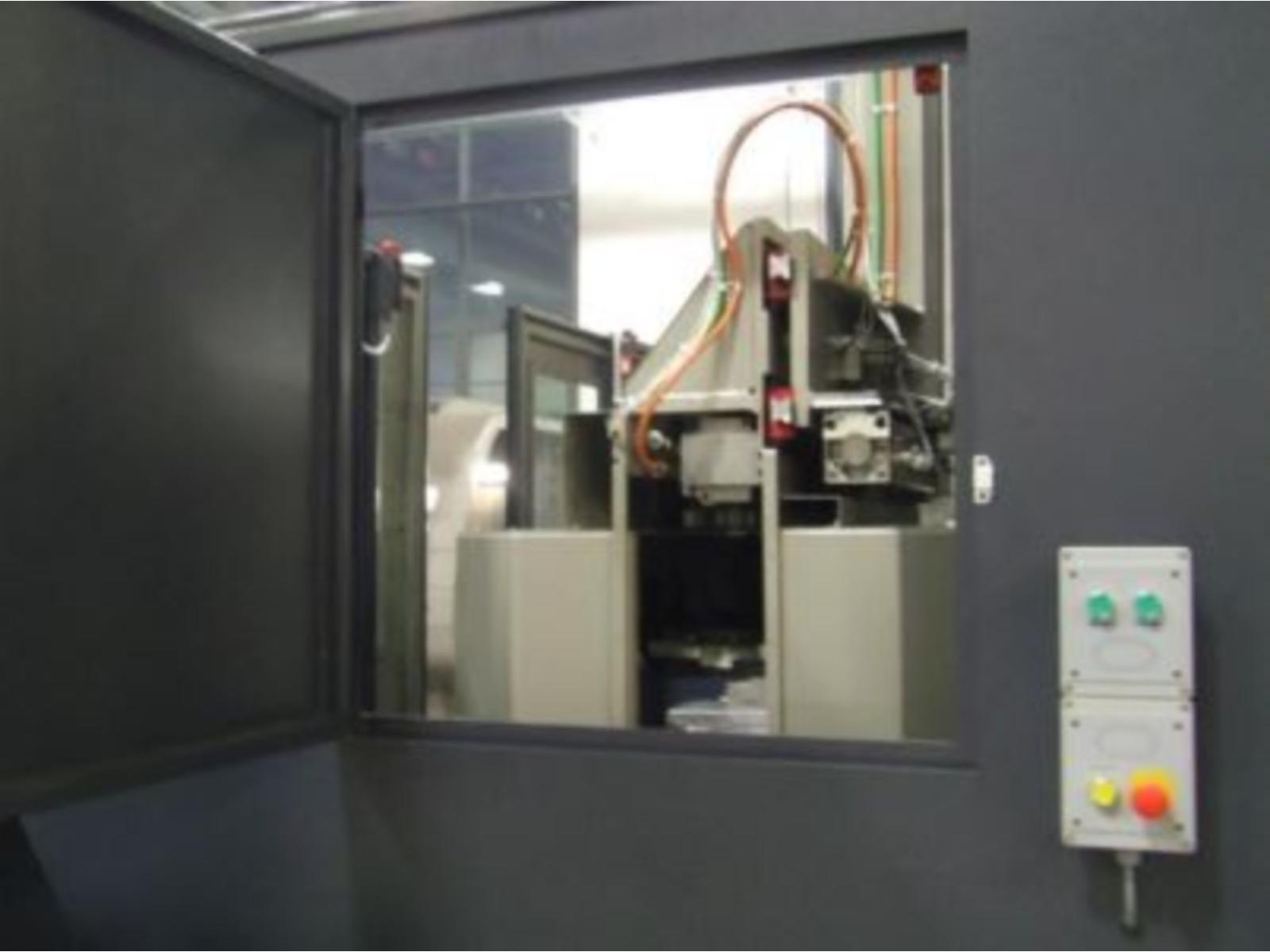

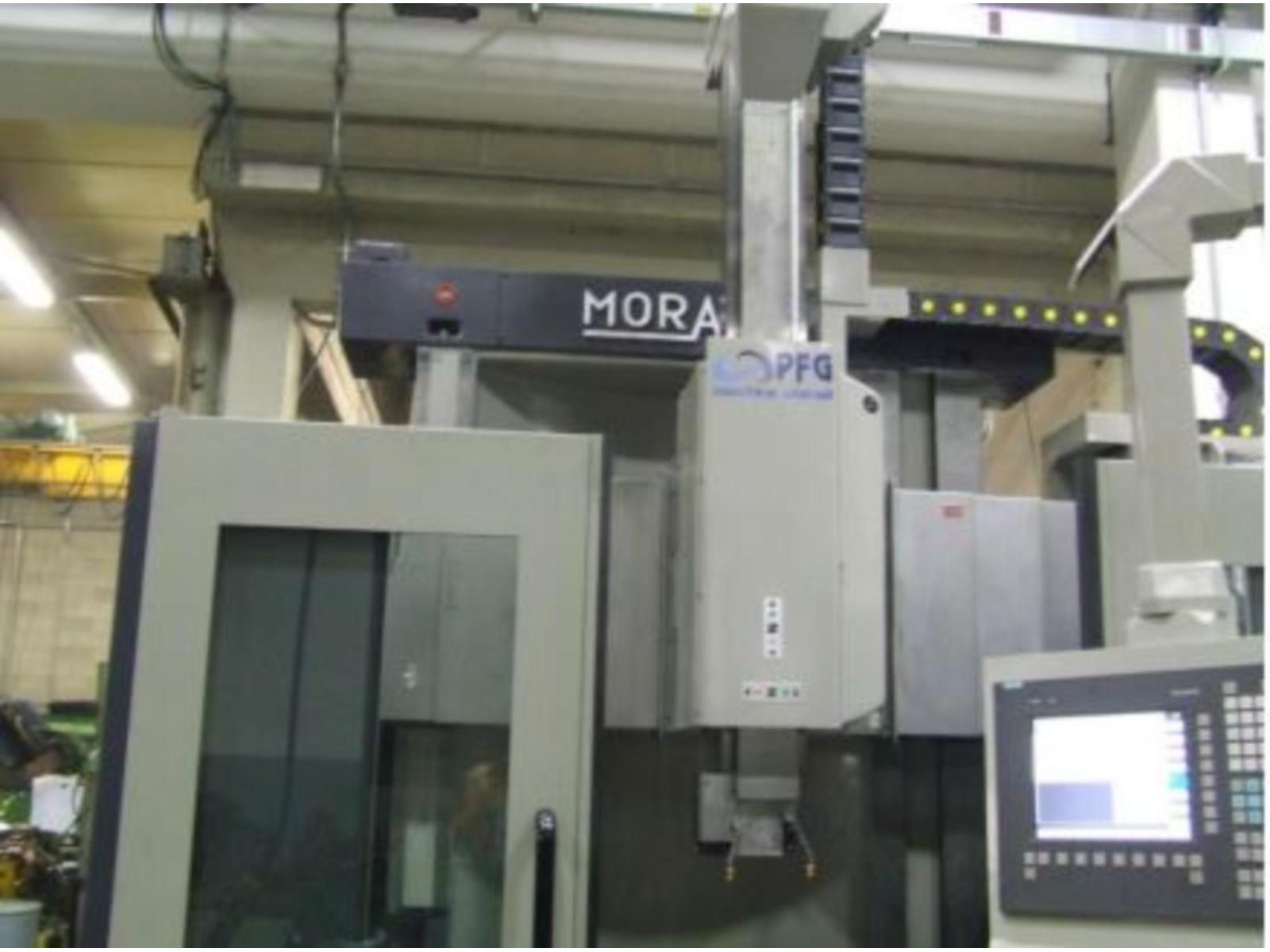

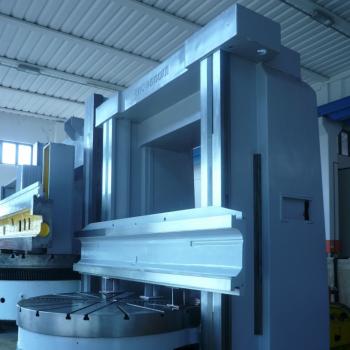

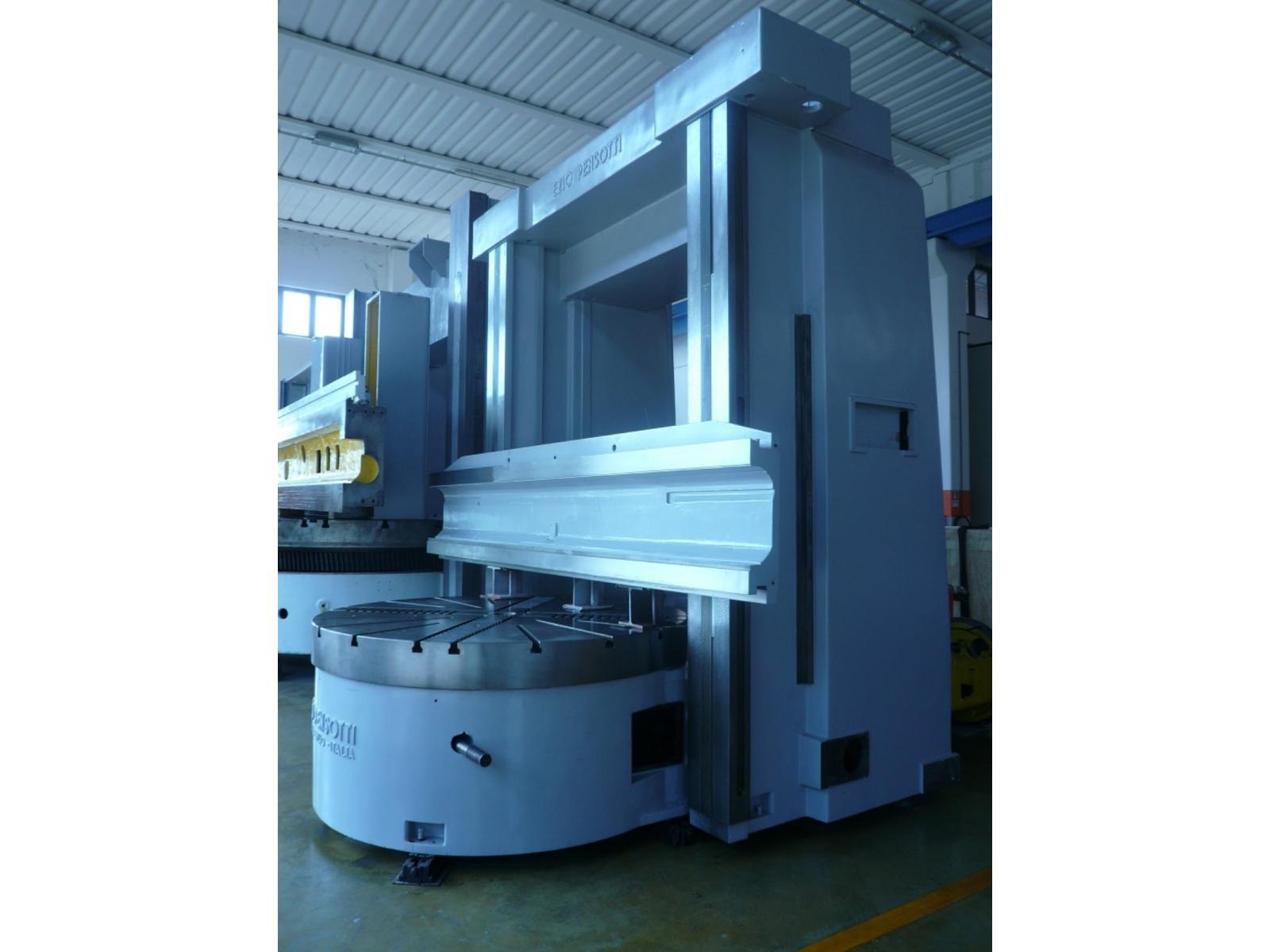

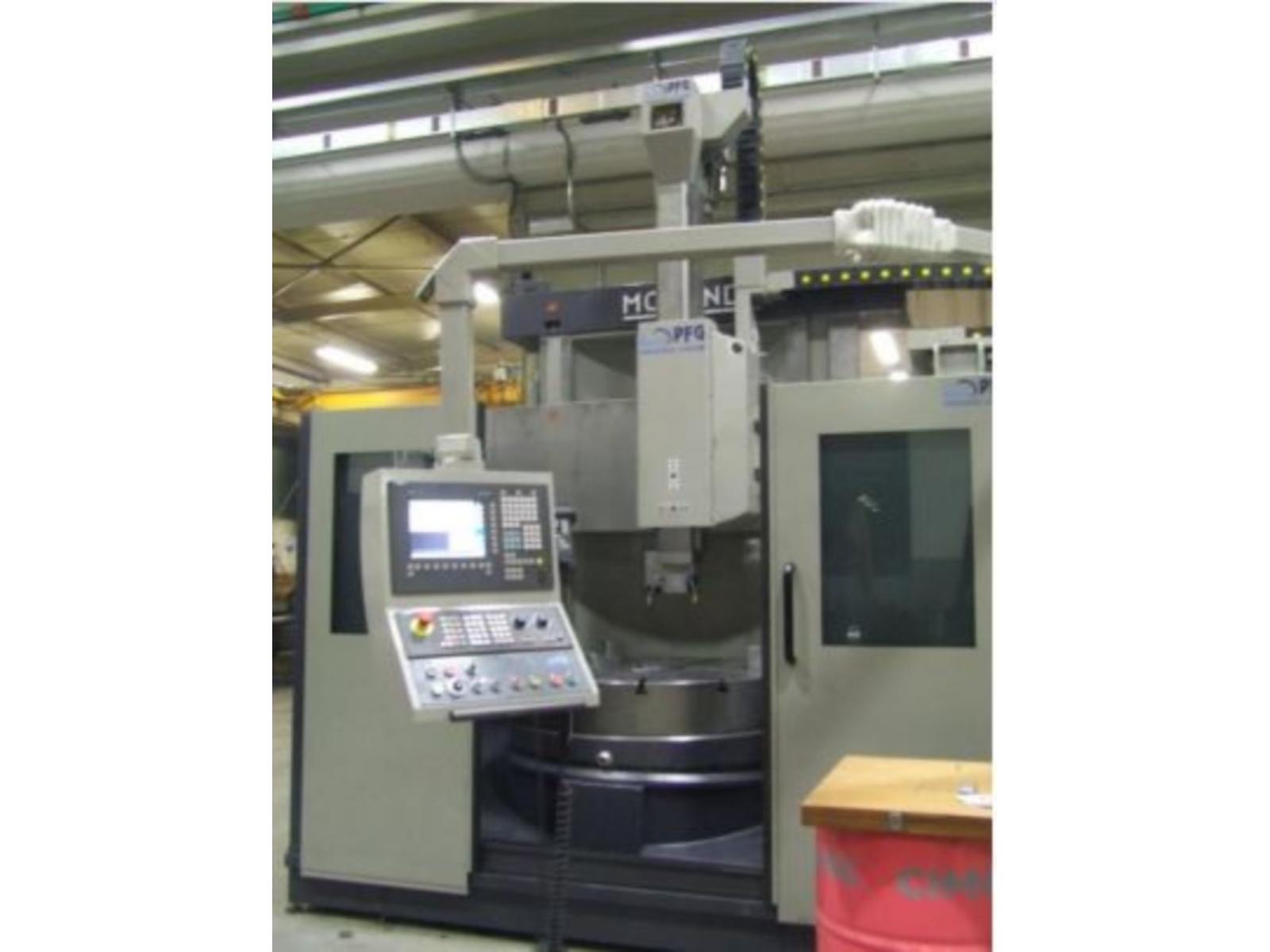

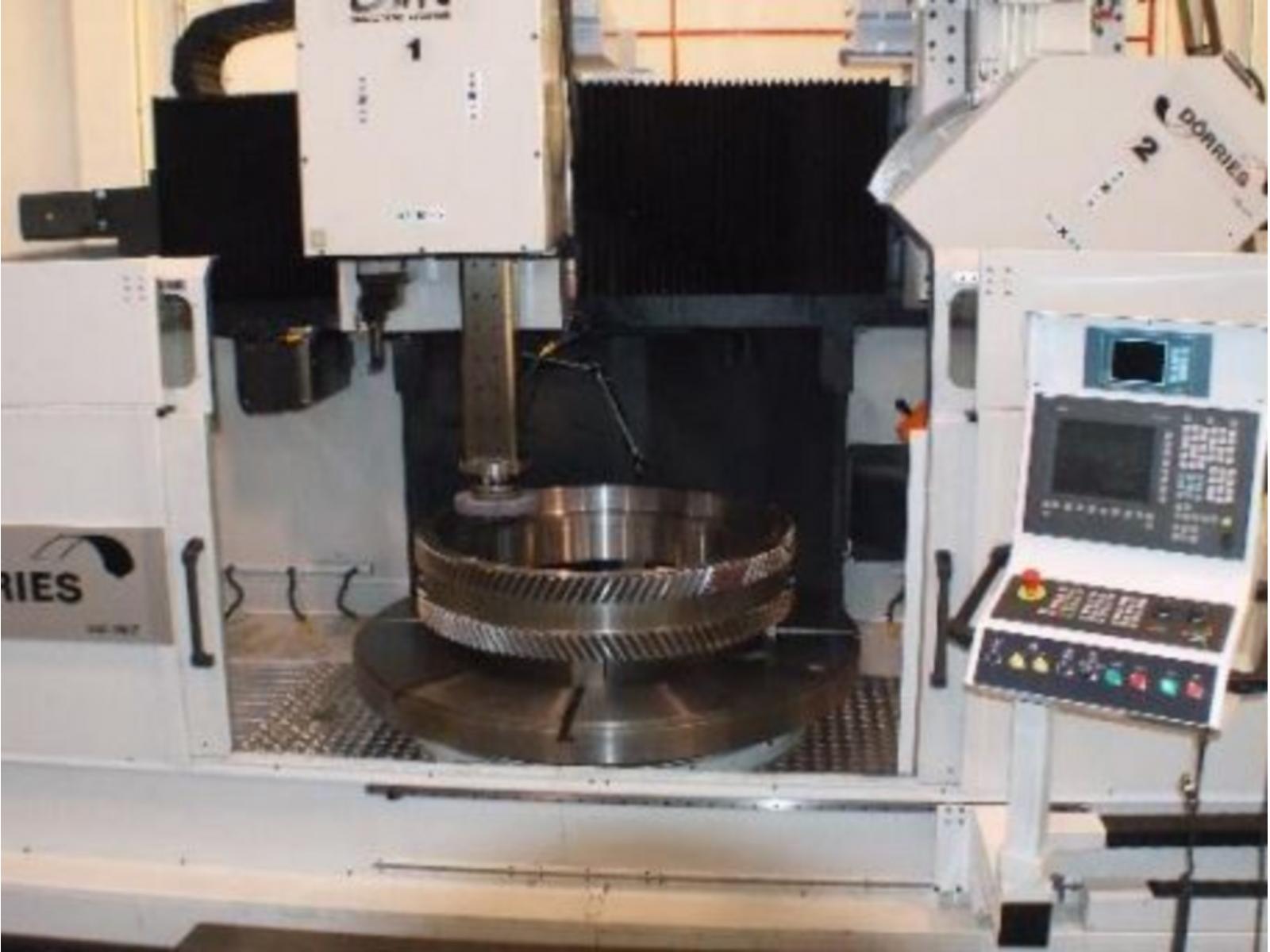

Tornio verticale Pensotti 2000 codice prodotto: 25655

Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
Tornio verticale Pensotti 2000
 scorri le foto orizzontalmente

Dati tecnici:

Tornio verticale Pensotti TT 2000 / Pensotti 2000 Vertical turret lathe
usato / used
Dati tecnici principali: / Main technical data

Diametro della tavola 2000 mm - Table diameter 2000 mm
Diametro mass. a tornire con carro portautensili verticale 2200 mm - Max. turning diameter with vertical tool carriage 2200 mm
Massima altezza a tornire sulla tavola 1700 mm - Max. turning height on table 1700 mm
Corsa verticale ram 1150 mm - Vertical ram stroke 1150 mm
Velocità rotazione tavola – gamma a variazione continua, con motore a corrente continua - Table rotation speed - continuously variable range with DC motor
g/1’ 3-163 - g/1' 3-163
Portata della tavola 10 ton - Table capacity 10 ton
Avanzamento rapidi lavoro 10.000 mm/1’ - Rapid working feed 10,000 mm/1'
Avanzamento rotazione mandrino 6.000 mm/1’ - Spindle rotation feed 6,000 mm/1'
Motore principale a corrente continua - DC main motor
Attacco portautensili idraulico automatico - Automatic hydraulic tool holder attachment
FORNITURA: - SUPPLY:
Caratteristiche tecniche: - Technical characteristics:
Basamento in ghisa con piattaforma a 4 griffe - Cast iron base with 4 jaw platform
Sistema di misura integrato sui motori - Integrated measuring system on motors
Cambio gamma con selezione automatica in funzione della velocita - Range change with automatic selection according to speed
Protezioni guide di scorrimento carri traversa - Crossbar slide protections
Pannello comandi mobile per facilitare la preparazione della macchina - Mobile control panel to facilitate machine preparation
Portautensili con aggancio idraulico per utensili Nr.01 - Tool holder with hydraulic tool coupling Nr.01
CNC
Controllo Numerico ECS 1802. - Numerical Control ECS 1802.
Per la gestione della macchina sarà utilizzato il controllo numerico tipo ECS 1802 -
con la seguente struttura: - For the management of the machine the numerical control type ECS 1802 will be used with the following structure:
Nr. 1 Pannello operatore piatto con monitor a colori - No. 1 Flat operator panel with colour monitor
Nr. 1 Pulsantiere macchina con tasti meccanici - No. 1 Machine control panel with mechanical keys
Nr. 1 Tastiera manuale Bhg. - No. 1 Bhg. manual keyboard
Nr. 1 Modulo operativo - Nr. 1 Operating module
APPARECCHIATURA ELETTRICA - ELECTRICAL EQUIPMENT
Nr. 1 Apparecchiatura elettrica IP54 completa di sistema di raffreddamento, organi di potenza e
protezione quali teleruttori, relè, fusibili, rak azionamenti assi e mandrino e unità centrale del controllo
numerico - No. 1 IP54 electrical equipment complete with cooling system, power and protection devices such as contactors, relays, fuses, etc.
Nr. 1 Pannello comandi per nuovo CNC ECS 1802 - No. 1 Control panel for new CNC ECS 1802
MOTORI E AZIONAMENTI ASSI - MOTORS AND AXIS DRIVES
Nr. 1 Motori asse ECS per il movimento trasversale - Nr. 1 ECS axis motors for transversal movement
Nr. 1 Motori asse ECS con freno per il movimento verticale - Nr. 1 ECS axis motors with brake for vertical movement
Nr. 1 Rak azionamenti assi con alimentatore e schede regolazione ECS - Nr. 1 Axis drives with power supply and ECS control boards
AZIONAMENTI MANDRINO - SPINDLE DRIVES
Nr. 1 Azionamento per gestione motore mandrino - Nr. 1 Drive for spindle motor management
Nr.01 Motore mandrino C.C. - Nr.01 Spindle motor C.C.

CABLAGGIO - WIRING
Nr. 1 Serie cavi per cablaggio a bordo macchina - Nr. 1 Set of cables for wiring on board the machine
Nr. 1 Serie catene portatavi - Nr. 1 Set of cable chains
FORNITURA MECCANICA - MECHANICAL SUPPLY
Nr. 1 Vite a ricircolo di sfere diam. 63 P=10 per asse “X1” completa di doppia chioccio-
la precaricata - Nr. 1 Recirculating ball screw diam. 63 P=10 for "X1" axis complete with double preloaded nut.
preloaded
Nr. 1 Vite a ricircolo di sfere diam. 50 P=10 LF=1500 ca. per asse “Z” completa di doppia chiocciola
precaricata - Nr. 1 Recirculating ball screw diam. 50 P=10 LF=1500 approx. for "Z" axis complete with double preloaded lead
Nr. 2 Supporti completi di cuscinetti a contatto obliquo per rotazione viti - Nr. 2 Supports complete with angular contact bearings for screw rotation
Nr. 2 Supporti motore completi di pulegge e cinghie HTD - No. 2 Motor supports complete with pulleys and HTD belts
Nr. 1 Centralina di lubrificazione assi - Nr. 1 Axle lubrication unit
Nr. 1 Centralina Idraulica - Nr. 1 Hydraulic unit
Nr. 1 Serie ripartitori a pistone per lubrificazione asse “X” e “Z” - Nr. 1 Set of piston distributors for "X" and "Z" axis lubrication
Nr. 2 Sistema di bilanciamento idraulico per ram - Nr. 2 Hydraulic ram balancing system
Nr. 2 Coperture a protezione asse X - Nr. 2 X-axis protection covers
Nr. 1 Dispositivo bloccaggio utensile Idraulico automatico - Nr. 1 Automatic hydraulic tool clamping device

SISTEMA DI MISURA - MEASURING SYSTEM
Nr. 1 Sistema di misura angolare applicato al mandrino per taglio costante (encoder) - Nr. 1 Angular measuring system applied to the spindle for constant cutting (encoder)
Nr. 1 Sistema di misura assi integrato sui motori Assi "X", "Z" - No. 1 Axis measuring system integrated on the motors "X", "Z" axes
TRASFORMAZIONE MECCANICA - MECHANICAL TRANSFORMATION
Lavorazioni su macchine utensili traversa per predisposizioni attacchi viti a ricircolo di sfera e supporti motori - Machining on machine tools crossbar for prearrangement of ballscrew connections and motor supports
Traversa dotata di guide riportate - Crossbar fitted with guides
Ram rettificata - Ram rectified
Verifica geometrica spalle ed eventuale raschiettatura (se necessario) - Geometric verification of shoulders and scraping (if necessary)
Lavorazione su macchine utensili e preparazione per sostituzione materiale antifrizione su carro trasversale - Machining on machine tools and preparation for replacement of anti-friction material on transverse carriage
Applicazione materiale antifrizione su contro guide di scorrimento - Application of anti-friction material on counter guides
Adattamento geometrico mediante raschiettatura - Geometric adaptation by scraping
Revisione gruppo cambio gamme di velocità - Revision of speed range gearbox assembly
Verifica gruppo cuscinetti, centraggio mandrino ed eventuale precarica - Checking of the bearings, spindle centring and possible preloading
Modifica impianto di lubrificazione interna al cambio gamma - Modification of lubrication system inside the gearbox
Rifacimento impianto lubrificazione - Reconstruction of the lubrication system
Applicazione viti a ricircolo di sfere - Application of ball screws
Montaggio raschiatori su tutte le guide a strisciamento - Assembly of scrapers on all sliding guides
Applicazione motori assi - Application of axis motors
Applicazione sistema di bilanciamento ram - Application of ram balancing system
Verniciatura RAL da definire - RAL painting to be defined
Assemblaggio di tutta la macchina e collaudo - Assembly of the whole machine and testing
TRASFORMAZIONE ELETTRICA - ELECTRICAL TRANSFORMATION
Applicazione C.N.C. ECS - Application of ECS
Cablaggio da apparecchiatura elettrica a bordo macchina - Wiring from electrical equipment to machine
Collegamento nuova apparecchiatura - Connection of new equipment
Collegamento motori assi, pannello pensile - Connection of axis motors, hanging panel
Collegamento ai vari servizi (finecorsa, elettrovalvole, ecc.) - Connection to various services (limit switches, solenoid valves, etc.)
PROGETTO ELETTRICO ED ELETTRONICO - ELECTRICAL AND ELECTRONIC PROJECT
Progetto software ed hardware - Software and hardware design
Esecuzione schemi elettrici - Execution of electrical diagrams
Stesura logica di macchina - Drafting of machine logic

B) Bene in buone condizioni d'uso, che è possibile vedere allacciato e funzionante, su appuntamento.
La garanzia sul macchinario è la sua funzionalità in ogni sua parte, ed è possibile visionare il collaudo.
