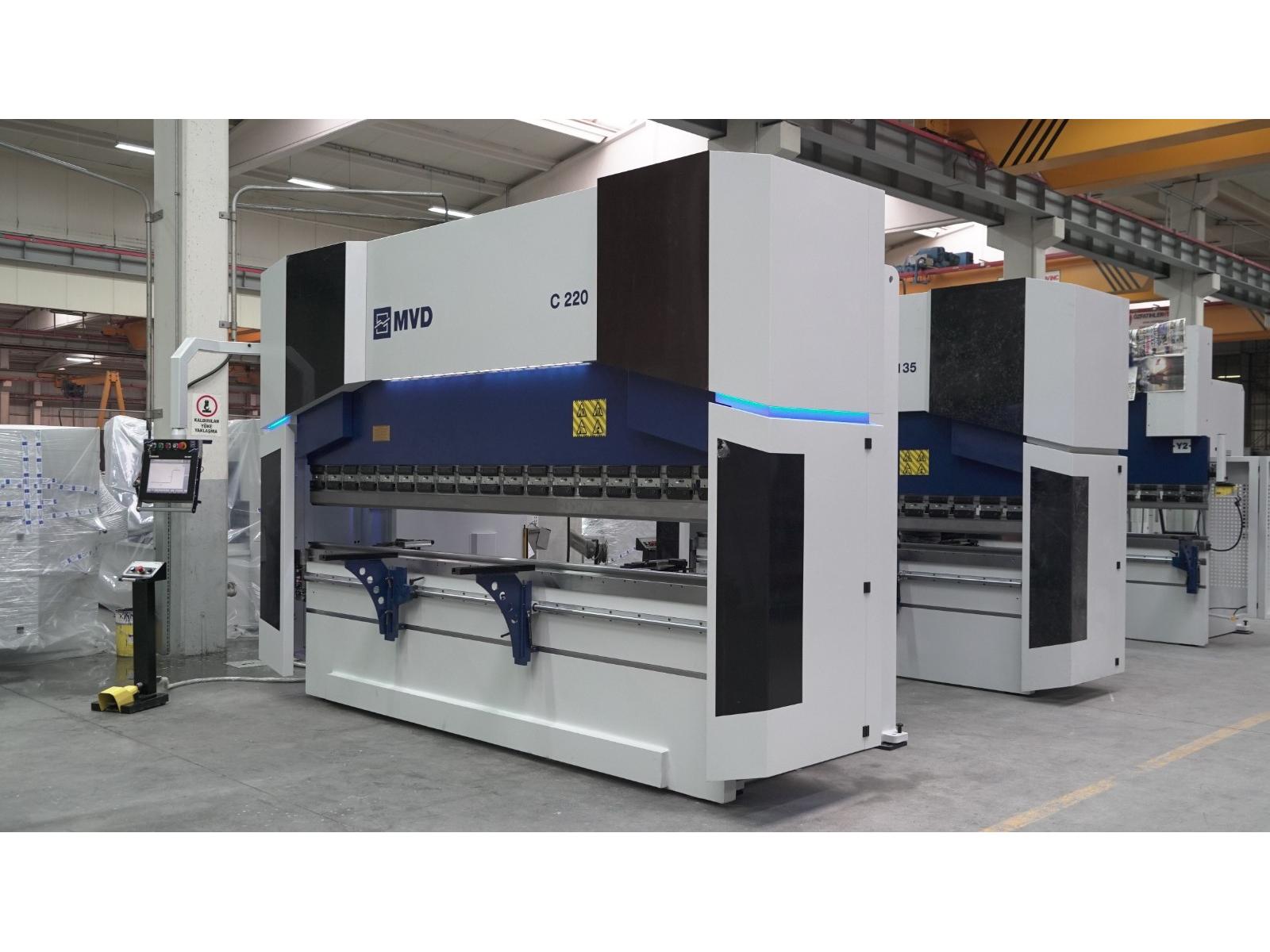

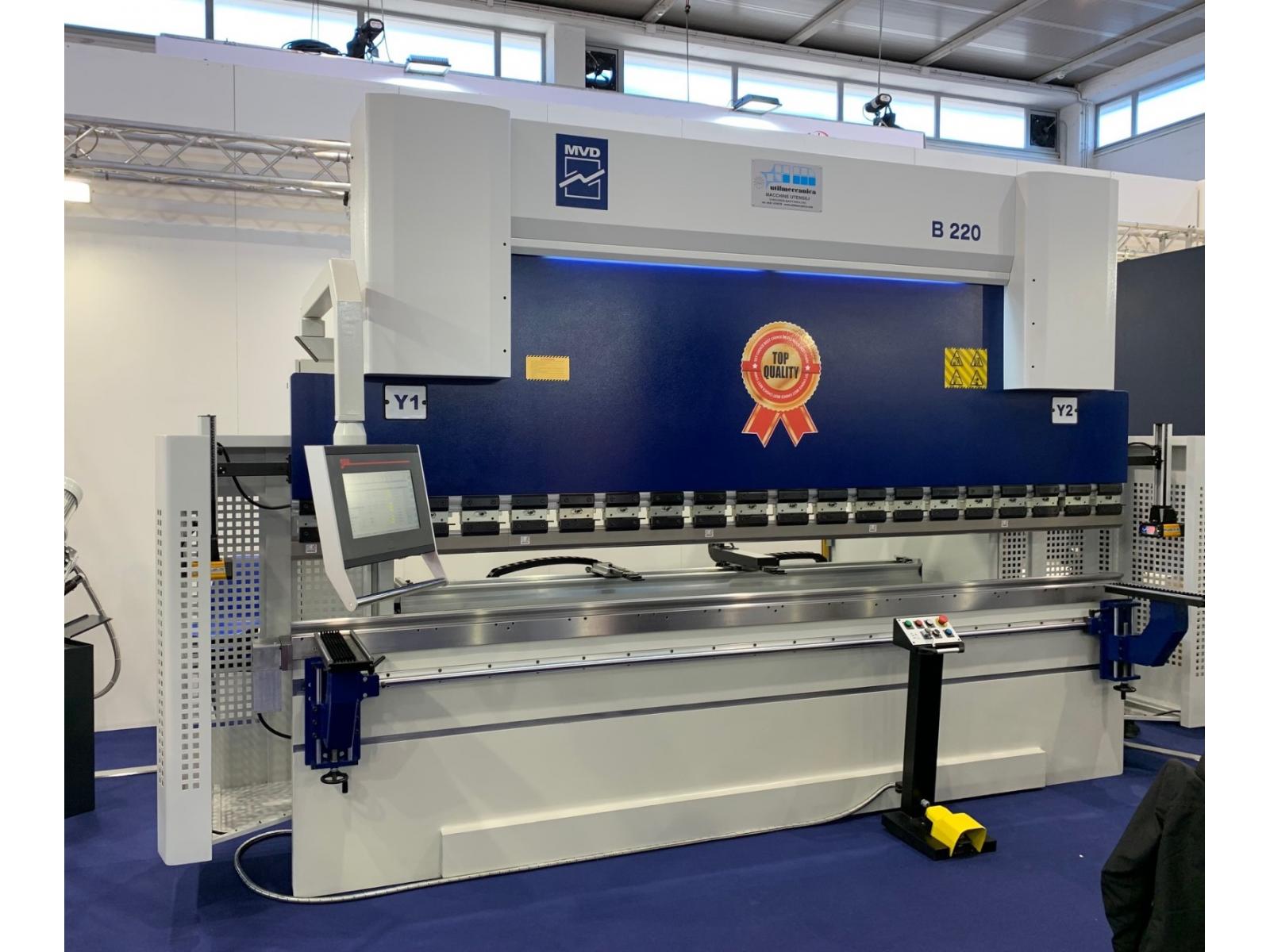

PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC “MVD”. MOD. iBEND C 6100 X 320 TON codice prodotto: 25202

PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC  “MVD”. MOD. iBEND C 6100 X 320 TON
PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC  “MVD”. MOD. iBEND C 6100 X 320 TON
PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC  “MVD”. MOD. iBEND C 6100 X 320 TON
PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC  “MVD”. MOD. iBEND C 6100 X 320 TON
PRESSA PIEGATRICE IDRAULICA SINCRONIZZATA CNC  “MVD”. MOD. iBEND C 6100 X 320 TON
 scorri le foto orizzontalmente

Dati tecnici:

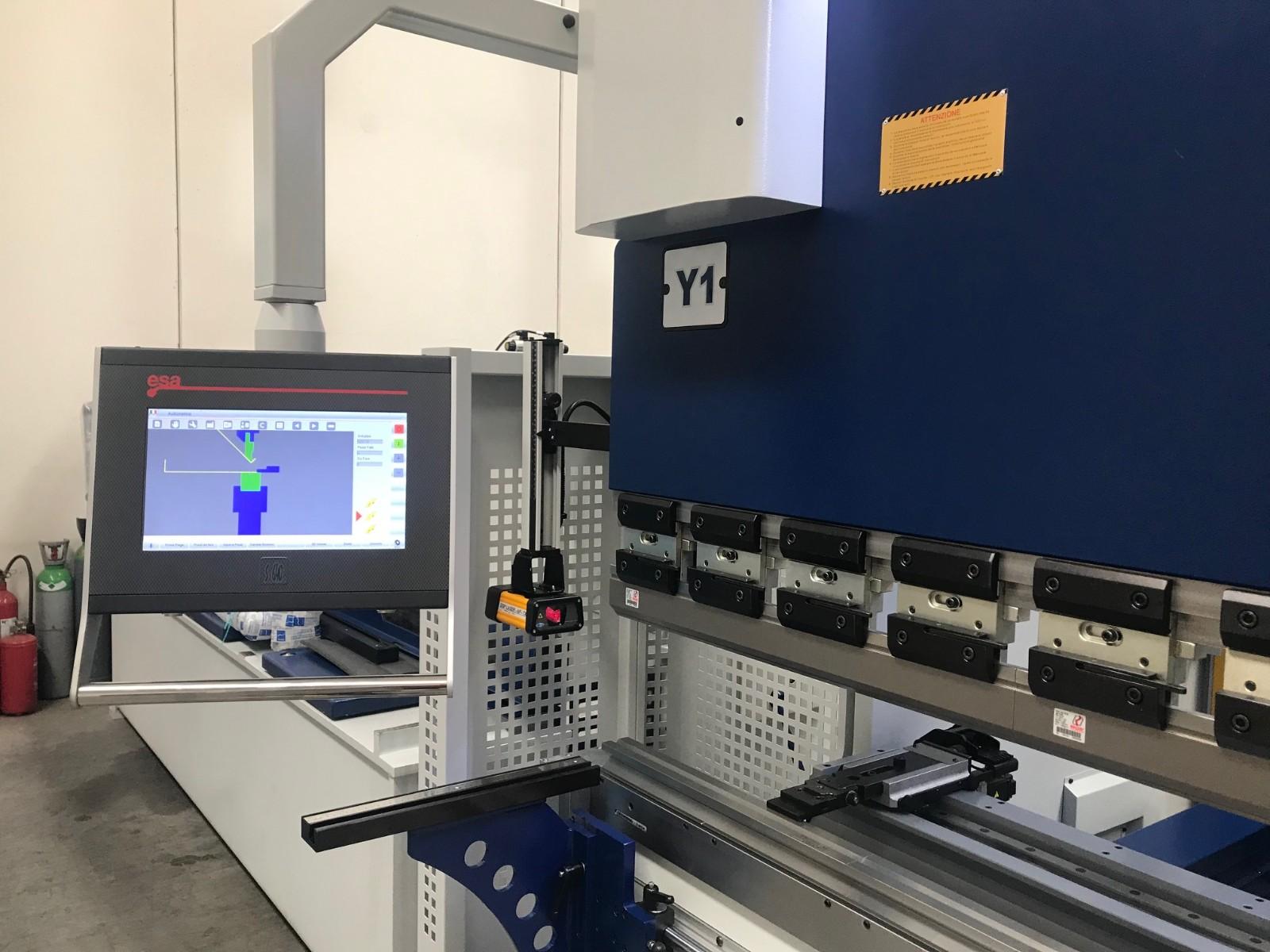

Unità di governo ESA S 660w videografico a colori / ESA S 660w videographic colour steering unit
6 assi controllati + 1 (y1+y2+x+r-z1-z2) / 6 axis controlled + 1 (y1+y2+x+r-z1-z2)
tavola di compensazione automatica Wila
nuova fabbricazione CE / new CE
DATI TECNICI:
POTENZA / POWER
TON 320
LUNGHEZZA DI PIEGATURA / LENGTH
MM 6100
PASSAGGIO TRA I MONTANTI
MM 5100
INCAVO / HOLLOW
MM 500
DISTANZA TAVOLA/PESTONE
MM 535
ALTEZZA PIANO DI LAVORO / WORKING AREA HEIGHT
MM 1065
INCLINAZIONE MAX OTTENIBILE DI UN Y
MM ± 10
VELOCITA’ DISCESA ASSE Y / Y-AXIS DESCENT SPEED
MM/SEC 150
VELOCITA’ LAVORO ASSE Y / WORKING SPEED AXIS Y
MM/SEC 0-10
VELOCITA’ RITORNO ASSE Y / RETURN SPEED AXIS Y
MM/SEC 110
VELOCITA’ TRASLAZIONE ASSE X
MM/SEC 500
VELOCITA’ TRASLAZIONE ASSE R
MM/SEC 300
CORSA ASSE X / STROKE AXIS X
MM 750
CORSA ASSE Y / STROKE AXIS Y
MM 310
CORSA ASSE R / STROKE AXIS R
MM 250
PRECISIONE DI POSIZIONAMENTO
± 0,003 MM
DIMENSIONI DI INGOMBRO / DIMENSIONS
LUNGHEZZA / LENGTH
MM 7500
LARGHEZZA / WIDTH
MM 2655
ALTEZZA / HEIGHT
MM 3170
PESO APPROX. / WEIGTH ABOUT
KG. 30000
POTENZA ASSORBITA MOTORE PRINCIPALE / ENGINE POWER
KW 22
OLIO IDRAULICO
MOBIL NUTO H 46 LT 290
OLIO LUBRIFICAZIONE
MOBIL OIL VACTRA 4
VERNICIATURA BIANCO/AZZURRO
MACCHINA FILO PAVIMENTO
LA FORNITURA COMPRENDE:
CONTROLLO PARALLELISMO DI PIEGA EFFETTUATO DA CNC.
FUNZIONE STAND-BY PER FERMO MACCHINA.
INCLINAZIONE DEL PESTONE PER PIEGATURE CONICHE.
GESTIONE ASSI REGISTRO POSTERIORE TRAMITE CNC.
CALCOLO AUTOMATICO DELLA FORZA LAVORO, DELL’ANGOLO DI PIEGA IN FUNZIONE DELLA RESISTENZA DELLO SPESSORE E DELLA LUNGHEZZA DEL MATERIALE.

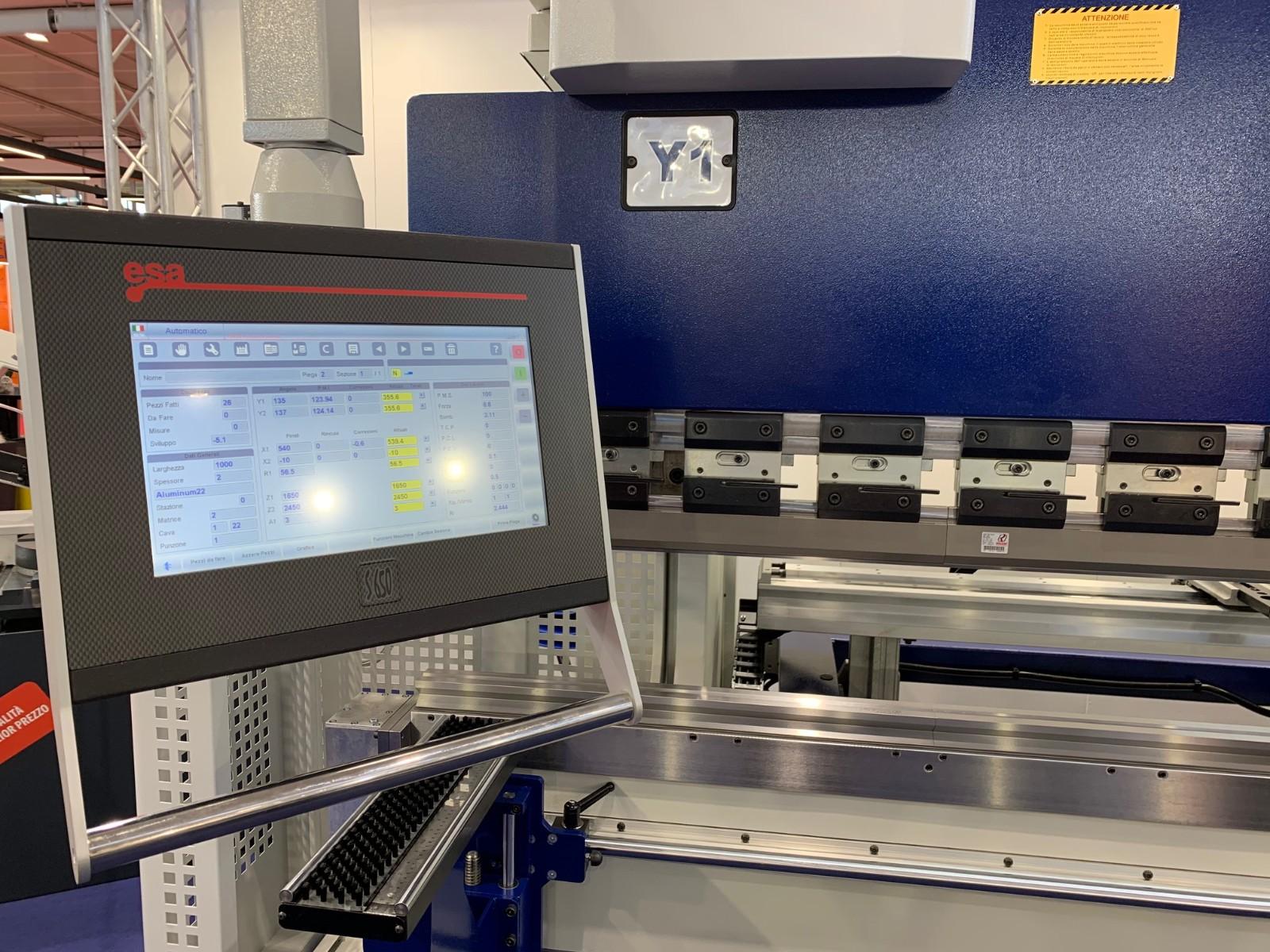

CNC ESA S 660W TOUCH VIDEOGRAFICO A COLORI.
INTERMEDI PROMECAM A SGANCIO RAPIDO CON USCITA LATERALE H= 100 MM.

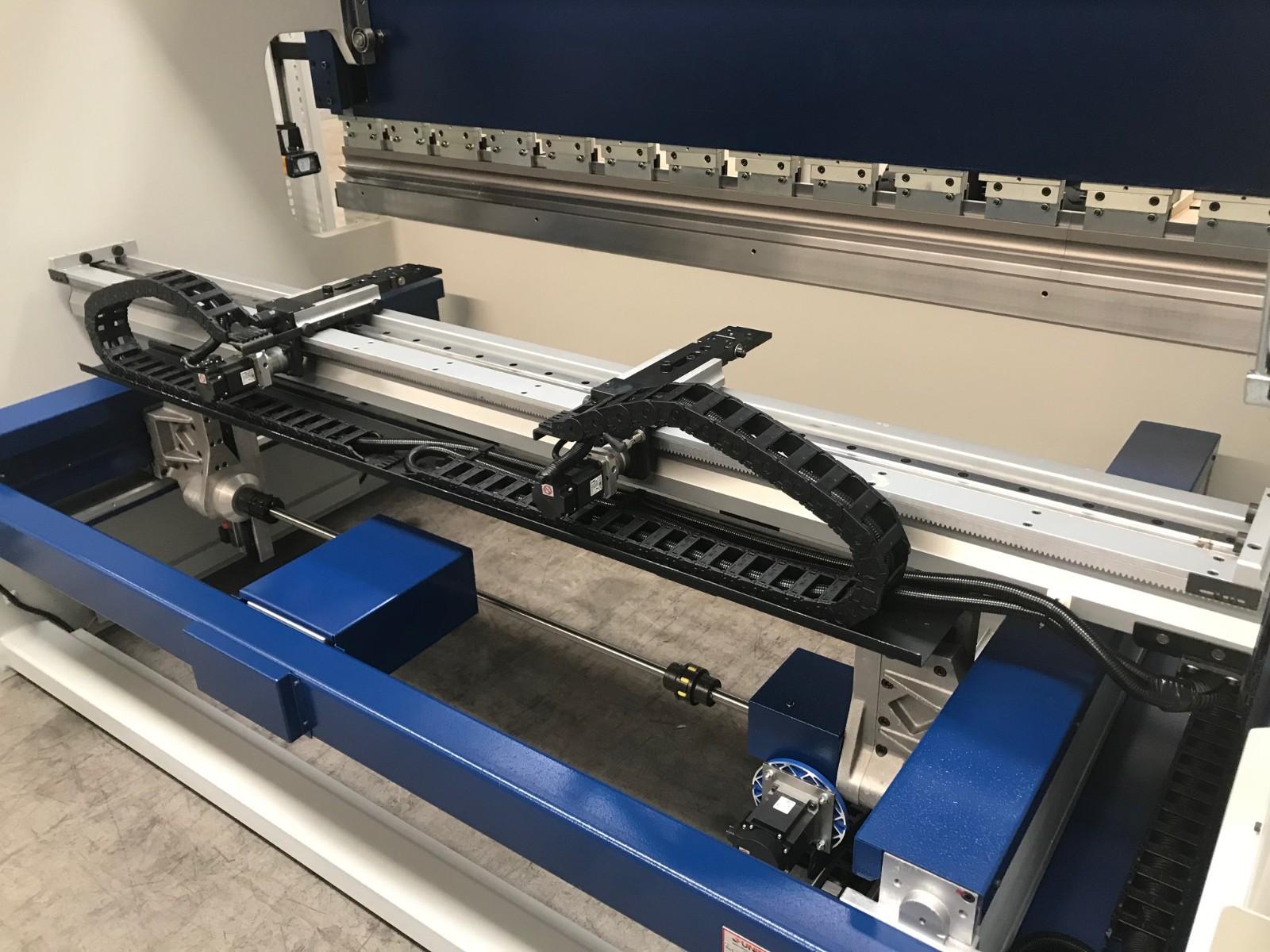

REGISTRO ASSI (X-R-Z1-Z2-) UNIMEC (MADE IN ITALY).
NR. 2 RISCONTRI MANUALI POSTERIORI AGGIUNTIVI (TOT. 4).
CORSA REGISTRO POSTERIORE DA 750 MM.
IDRAULICA ORIGINALE HOERBIGER.
COMPONENTI ELETTRICI SCHNEIDER.
QUADRO ELETTRICO CON VENTILATORE.
PANNELLO DI CONTROLLO MULTI -FUNZIONE E PADALIERA.
RIGHE OTTICHE ALTA QUALITA’ E PRECISIONE ± 0,005 MM GIVI MISURE (MADE IN ITALY).
PANNELLO MOBILE DI CONTROLLO.
2 SUPPORTI ROBUSTI LAMIERA ANTERIORI SCORREVOLI.
LUBRIFICAZIONE CENTRALIZZATA AUTOMATICA.
TAVOLA A BANCALE STRETTO.
CENTINATURA MOTORIZZATA AUTOMATICA WILA (ORIGINALE) GESTITA DAL CNC.
UTENSILI SUPERIORI E INFERIORI TEMPRATI DA 835 MM (ROLLERI MADE IN ITALY).
H: 67,85°, r 0,8 – MATRICE MULTICAVA 4 V = DA 16-22-35-50 MM – 85°.
RIPARI MECCANICI ED ELETTRICI A NORMATIVA “CE”
DISPOSITIVO OPTOELETTRONICO CLASSIFICATO COME ESPE LIVELLO 4 PER LA PROTEZIONE DELLA ZONA DI LAVORO ANTERIORE DELLA PRESSA (DSP NUOVA ELETTRONICA MADE IN ITALY).
BARRIERE ELETTRONICHE POSTERIORI.
SET DI CHIAVI DI SERVIZIO.
PIASTRE PER IL POSIZIONAMENTO E LA MESSA IN BOLLA.
CERTIFICAZIONE “CE” DIRETTIVA MACCHINE.
MANUALE USO E MANUTENZIONE GARANZIA 12 MESI.
LA FORNITURA NON COMPRENDE:
EVENTUALI FONDAZIONI E OPERE MURARIE.
COLLEGAMENTI ELETTRICI E PNEUMATICI DA IMPIANTO DI STABILIMENTO A IMPIANTO MACCHINA.
SPOSTAMENTO E RIPOSIZIONAMENTO DELLA MACCHINA O DI QUALSIASI ALTRA STRUTTURA PRESENTE NELLO STABILIMENTO.
TRASPORTO.
OLIO IDRAULICO.
Tutti i modelli MVD di presse piegatrici presentano le caratteristiche per godere dei benefici fiscali introdotti dal processo INDUSTRIA 4.0.
I requisiti di interconnessione ed integrazione con la fabbrica richiesti, possono essere soddisfatti dall’azienda utilizzatrice con l’acquisto delle seguenti licenze software dallo stesso fornitore del CNC (ESA), da installare tramite teleassistenza.
-REGISTRO UNIMEC ( MADE IN ITALY) offre le migliori garanzie e performance.
-RIGHE OTTICE GV MISURE ( MADE IN TALY ) precisioni centesimali.
-TAVOLA DI COMPENSAZIONE AUTOMATICA WILA ORIGINALE ( non tipo WILA ).
-BARRIERE MULTIRAGGIO DSP LASER E NON TIPO AKAS.
B) Bene in buone condizioni d'uso, che è possibile vedere allacciato e funzionante, su appuntamento.
La garanzia sul macchinario è la sua funzionalità in ogni sua parte, ed è possibile visionare il collaudo.

Visibile a Venezia
