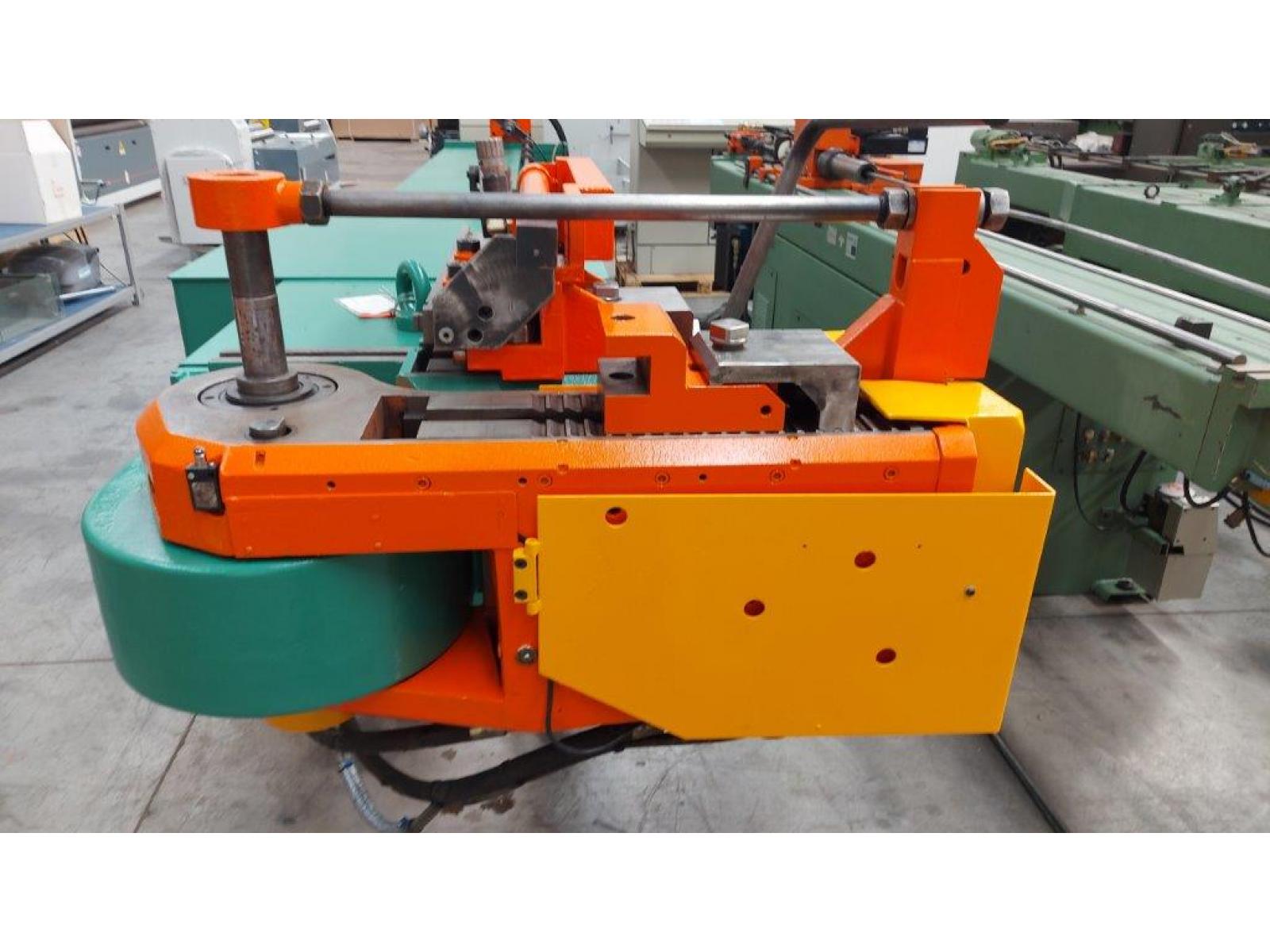

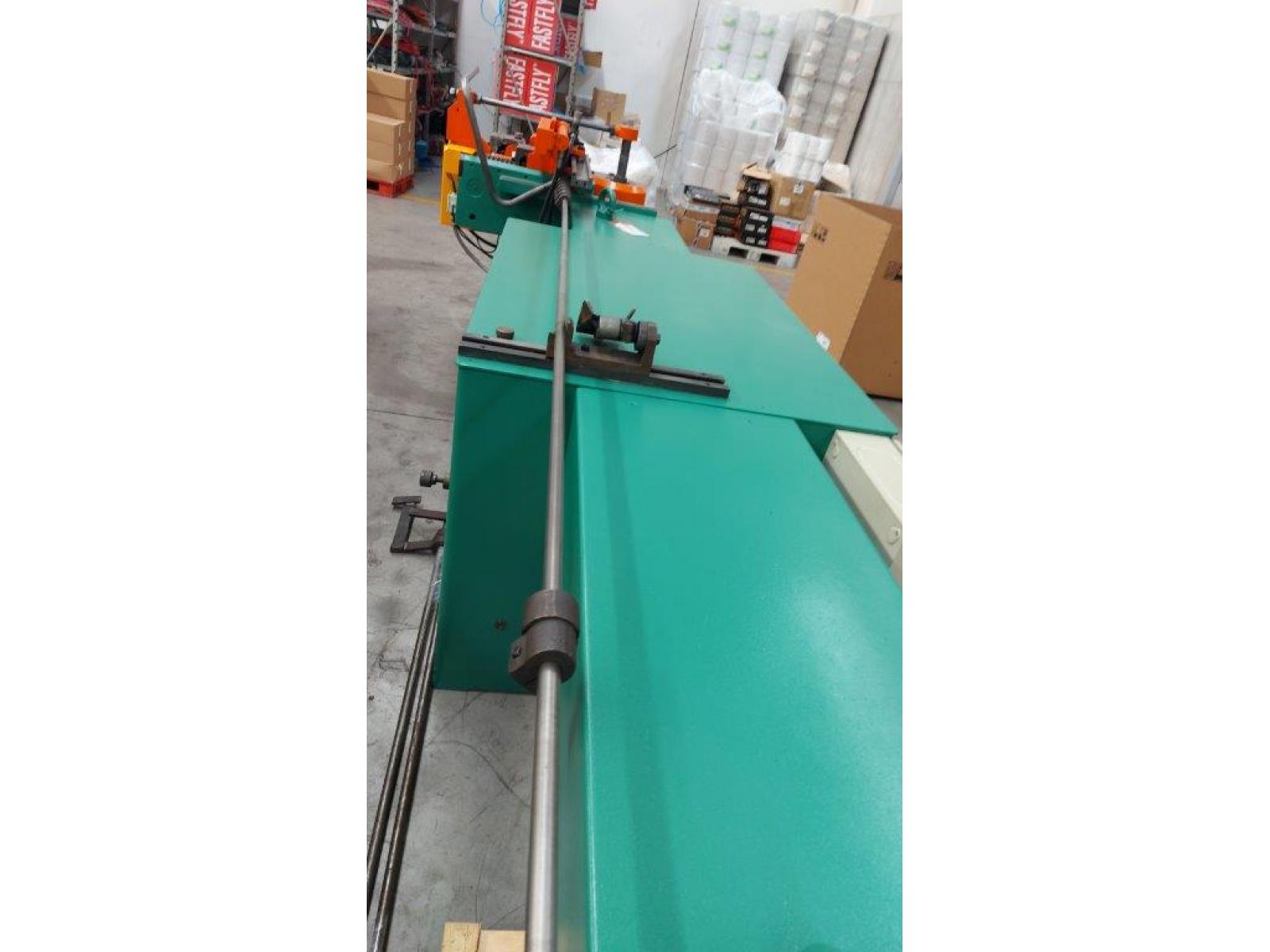

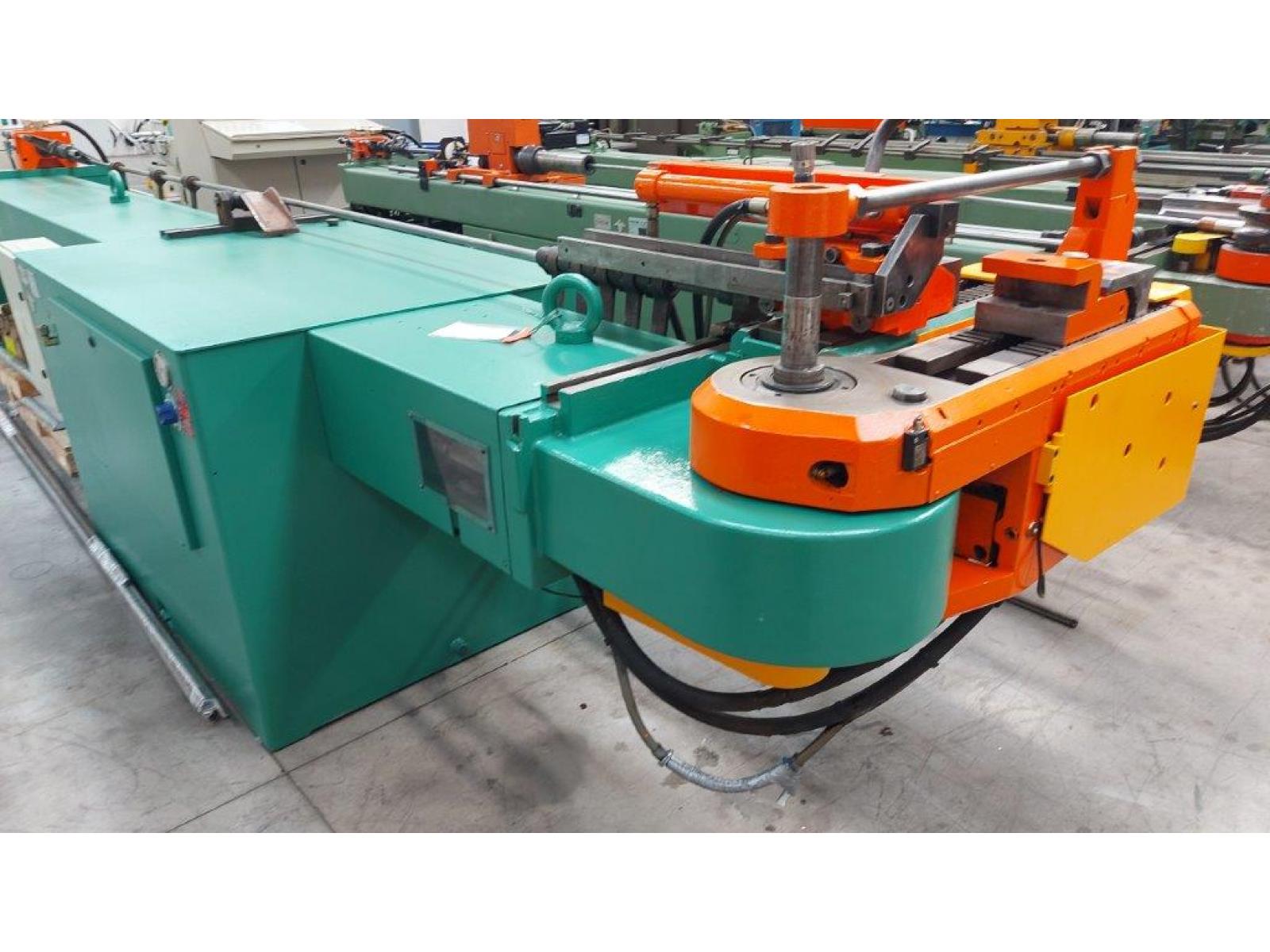

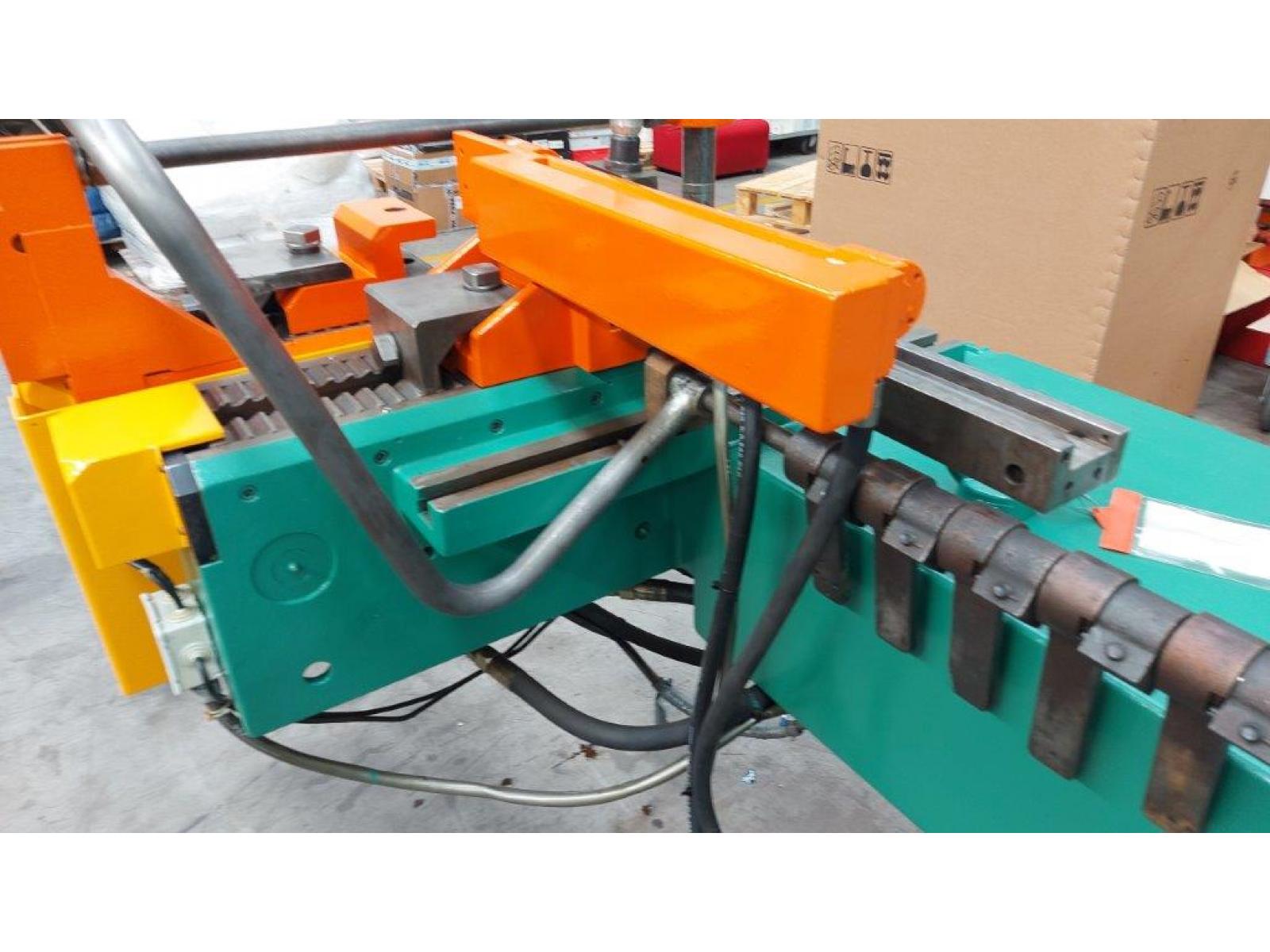

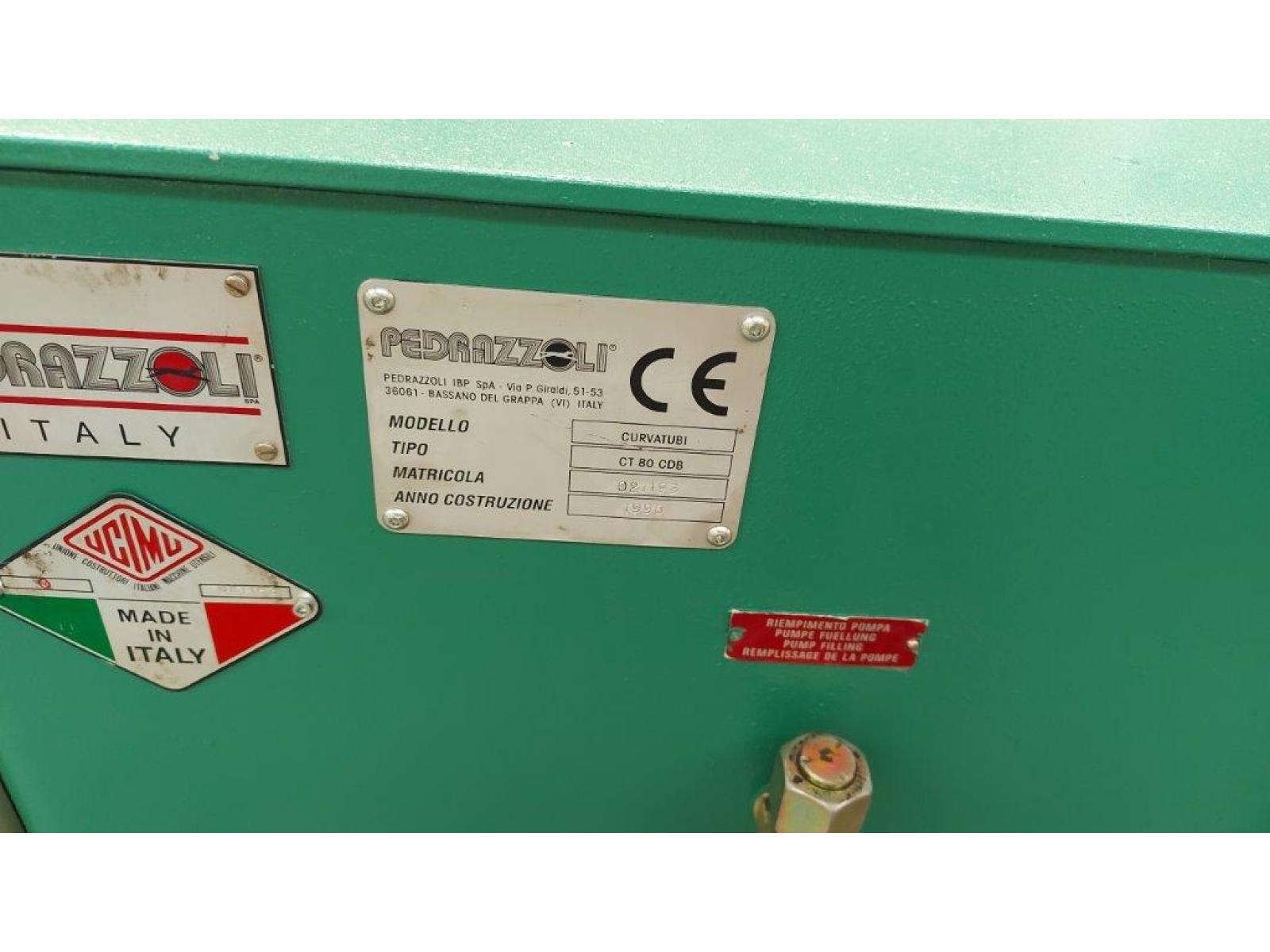

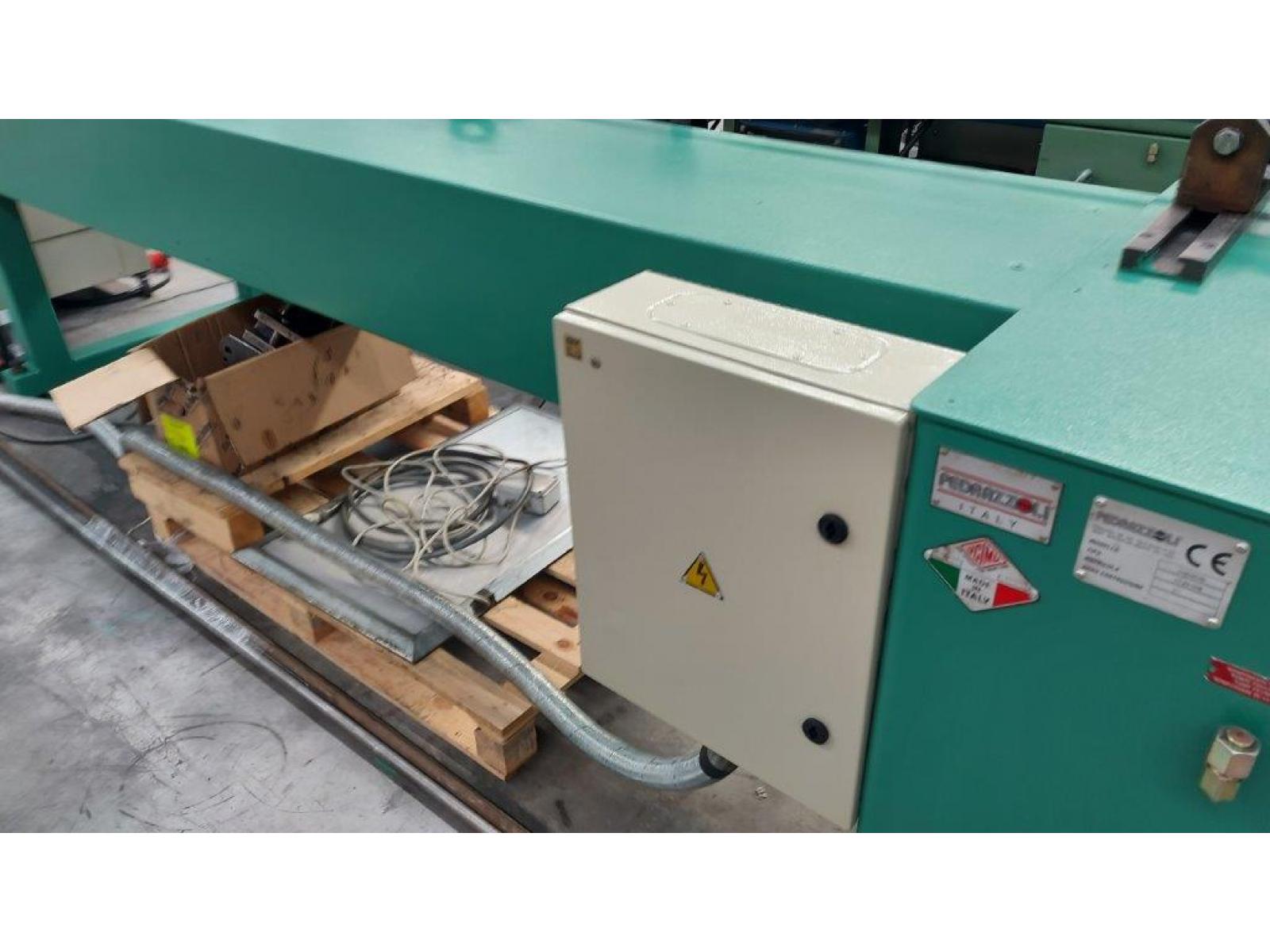

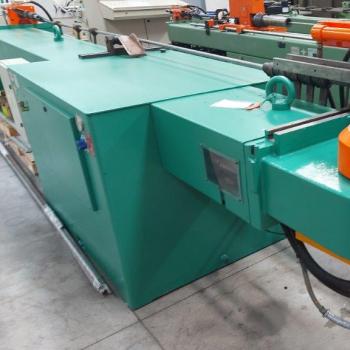

Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse codice prodotto: 25841

Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
Piegatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse
 scorri le foto orizzontalmente

Dati tecnici:

Macchina consigliatissima

Macchina come nuova


Curvatubi Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 asse - Pedrazzoli UNIVERSAL BROWN 80 CDB CN 1 axle tube bender
Bene usato disponibile in pronta consegna salvo il venduto. - Second-hand goods available for immediate delivery except for sold.

Manuale d’ uso e manutenzione in dotazione. - Use and maintenance manual included.
Caratteristiche Generali : - General Characteristics :
Controllo Numerico AXPROM su 1 ASSE - Numerical Control AXPROM on 1 AXIS

Estrazione anticipata del mandrino. - Anticipated spindle extraction.

Specifiche Tecniche : - Technical specifications :
Capacità massima di curvatura R=40 : mm 80 x 5. - Maximum bending capacity R=40 : mm 80 x 5.
Tubi a sezione quadra : mm 80 x 80 x 2,5. - Square section tubes : mm 80 x 80 x 2,5.
Tubi a sezione rettangolare (curva in costa ) : mm 80 x 40 x 4. - Rectangular tubes (rib bend): 80 x 40 x 4 mm.
Tubi a sezione rettangolare (curva in pancia ) : mm 40 x 80 x 8. - Rectangular tubes (belly bend): 40 x 80 x 8 mm.
Raggio minimo interno di curvatura con albero normale :mm 42. - Minimum internal bending radius with normal shaft: mm 42.
Raggio massimo di curvatura sulla mezzeria del tubo operando: - Maximum bending radius on the centreline of the tube operating:
con rulli guida tubo : mm 400. - with tube guide rollers: mm 400.
con slittone guida tubo : mm 330. - with tube guide ram : mm 330.
Angolo massimo di curvatura :185°. - Maximum bending angle : 185°.
Angolo minimo di curvatura : 4°. - Minimum bending angle : 4°.
Numero curve ore a vuoto a 45° : 600. - Number of bending hours at no load at 45° : 600.
Numero curve ore a vuoto a 90° : 350. - Number of vacuum hour bends at 90° : 350.
Numero curve ore a vuoto a 135° :250. - Number of vacuum hour curves at 135°: 250.
Numero curve ore a vuoto a 180° :200. - Number of vacuum bends at 180° : 200.
Velocità di curvatura massima : 35°/sec. - Maximum bending speed : 35°/sec.
Lunghezza massima del tubo da curvare : mm 4800. - Maximum length of tube to be bent : mm 4800.
Potenza motore : Hp 20. - Motor power : Hp 20.
Corsa estrazione mandrino regolabile : mm 0 – 125. - Adjustable mandrel stroke : mm 0 - 125.
Corsa apertura e chiusura contromatrice : mm 50. - Counter-bending opening and closing stroke : mm 50.
Corsa apertura e chiusura rulli o slittone : mm 15. - Roller or ram opening and closing stroke : mm 15.
Dimensioni macchina : mm 6250 x 1395 x 1220. - Machine dimensions : mm 6250 x 1395 x 1220.
Peso macchina :Kg 3530 - Machine weight : Kg 3530
B) Bene in buone condizioni d'uso, che è possibile vedere allacciato e funzionante, su appuntamento.
La garanzia sul macchinario è la sua funzionalità in ogni sua parte, ed è possibile visionare il collaudo.

Visibile a Venezia
