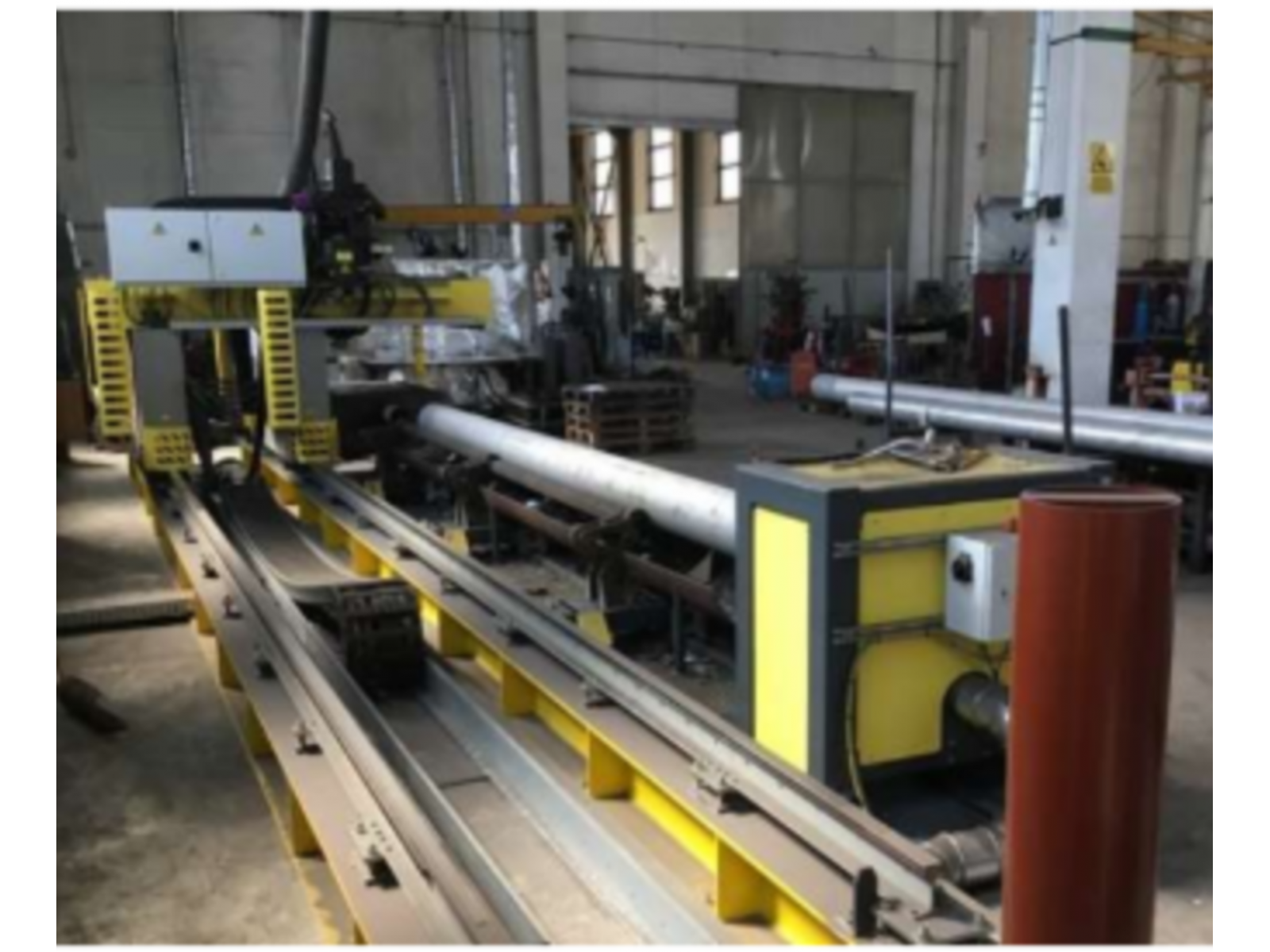

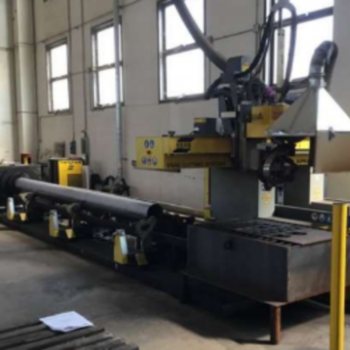

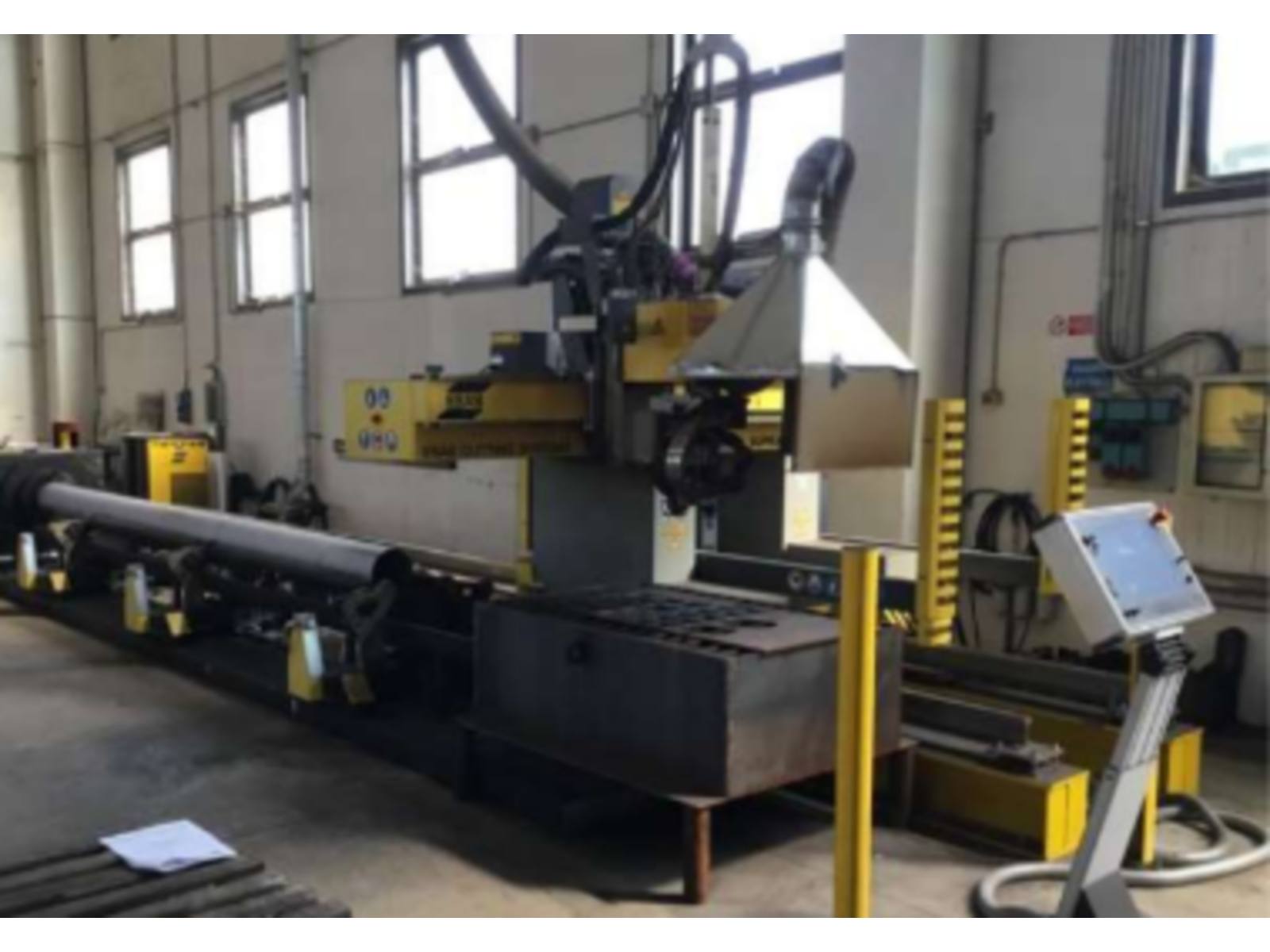

MACCHINA CNC TAGLIO TUBO CON PLASMA codice prodotto: 31159

MACCHINA CNC TAGLIO TUBO CON PLASMA
MACCHINA CNC TAGLIO TUBO CON PLASMA
MACCHINA CNC TAGLIO TUBO CON PLASMA
MACCHINA CNC TAGLIO TUBO CON PLASMA
 scorri le foto orizzontalmente
Per informazioni commerciali, scrivi su WhatsApp a Massimo Benetta:
cell. +393383403900

Affrettati! Questo prodotto è già stato visto 702 volte! Non fartelo scappare!

Dati tecnici:

MACCHINA CNC TAGLIO TUBO CON PLASMA AD ALTA DEFINIZIONE

Anno 2020
Fabbricante ESAB
Modello SUPRAREX 3100
Capacità di lavoro:
lunghezza massima del tubo 8000 mm
diametro minimo del tubo 100 mm
diametro massimo del tubo 750 mm
spessore minimo del tubo 3 mm
spessore massimo del tubo 20 mm
taglio con smusso e cianfrini a V e Y
La macchina SUPRAREX SXE3100 è composta da:
n. 1 corpo macchina principale equipaggiato da guide longitudinali e
trasversali realizzati con sistemi a pignone / cremagliera di precisione e
motori brushless. L'asse X, con lunghezza guide di 11.000 mm, è provvisto
di doppia motorizzazione
n. 1 mandrino ad asse sincronizzato per taglio tubi
n. 3 carrelli per sostegno tubo, a posizionamento manuale tramite vite
trapezioidale
n. 1 carrello per generatore plasma ESAB iSerie300 con potenza massima
di 300A
n. 1 unità di taglio a smusso modello VBA WRIST con le seguenti
caratteristiche:
 rotazione +- 540°
 regolazione angolo di smusso +- 60°
 angolo di taglio a smusso +- 45°
 velocita massima inclinazione 38°/sec
 velocità posizionamento asse Z 4000 mm/sec
 controllo tangenziale durante il taglio
 possibilità di cianfrini a V oppure Y
 sistema di protezione in caso di collisione torcia al plasma
 controllo altezza torcia in tensione d'arco
 controllo altezza torcia con piede tastatore per i tagli a smusso

n. 1 generatore plasma iSeries300i con le seguenti caratteristiche:
 corrente nominale erogata 300A
 campo regolazione corrente 5/300A
 tensione erogata 180V
 alimentazione 380V 50/60Hz
 fattore di servizio a 40°C 100%
 Gas Plasma aria/O2/Ar-H2/No
 Gas di protezione aria/No/O2/H2O
 Peso 244 Kg
 Dimensioni 1219 x 898 x 1031
n. 1 sistema di sicurezza realizzato tramite fotocellule
n. 1 CNC ESAB VISION T5 con monitor a colori touch screen 18,5” (
utilizzabile con guanti ) con applicazione OpWizard di aiuto all'uso della
macchina da parte dell'operatore per il taglio in piano
n.1 software di programmazione ESAB TAGLIO TUBI
Accessorio incluso nella fornitura: banco per il taglio in piano provvisto di
lamelle, dimensioni 1.500 x 1.000 mm
Macchina provvista di manuali e certificazione CE

Visibile a Torino
