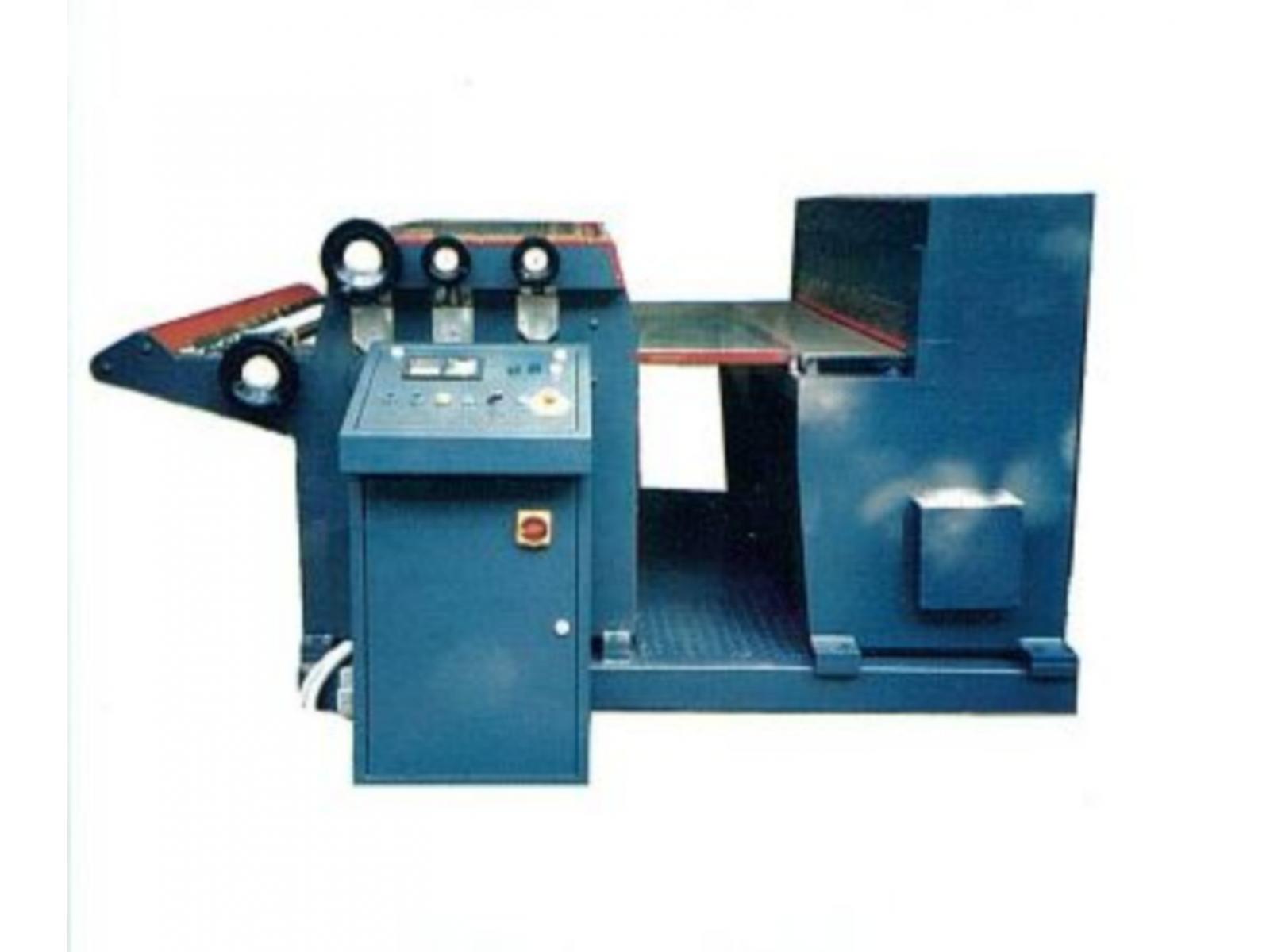

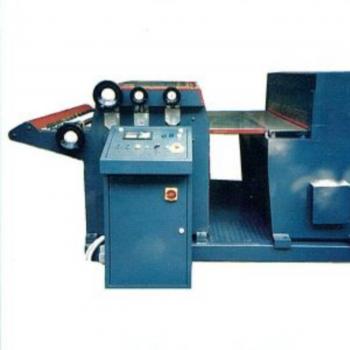

Linea di taglio senza segnatura codice prodotto: 25477

Linea di taglio senza segnatura
 scorri le foto orizzontalmente

Dati tecnici:

ENGLISH BELOW
Linea di taglio senza segnatura
La macchina permette partendo dal rotolo di lamirea il traino, la spianatura, il taglio in strisce, in luinghezza dei vari pezzi.
Si costruiscono macchine per larghezza lamiera di 1500 mm e spessori fino a 3mm
CARATTERISTICHE TECNICHE:
Larghezza lamiera 1500 mm
Spessore lamiera (in ferro) 2 mm
Tagli longitudinali di serie 4
Velocità di taglio 20 metri/min
Peso circa 4000 Kg
DATI TECNICI.

Larghezza utile mm 1510
Spessore max con R = 42 Kg/mm2 mm 1,2
Velocità metri/min da 3 a 25
Altezza piano di lavoro mm 1030
Coppie lame circolari montate di serie N° 3
Distanza minima di taglio lame circolari mm 65
Precisione sulla lunghezza di taglio mm + - 0.25

• Potenza installata KW 7

Gruppo imbocco lamiera costituito da due rulli di diametro 48 mm. Guide regolabili per varie larghezze della lamiera. Una guida fissa, l’altra può essere movimentata con comando rapido motorizzato, oppure manualmente. Apposite rotelle sulle guide facilitano il corretto scorrimento della lamiera.
Gruppo traino composto da una coppia di rulli motorizzati entrambi vulcanizzati in gomma speciale antiolio, per un ottimale traino della lamiera anche su rotoli pesanti.
Gruppo di taglio longitudinale con 3 coppie di lame e relativo porta lame a bloccaggio rapido, montati su alberi ø 100 mm cromati a spessore e rettificati entrambi motrici. Le lame di diametro 182 mm sono a doppio filo tagliente con gomme premilamiera. Possibilità di esclusione delle lame tramite volantino che regola l’altezza dell’albero superiore portalame. Il visualizzatore a quadrante ne indica la posizione.
Taglio trasversale meccanico tramite cesoia meccanica a ghigliottina. Controllo elettronico della lunghezza di taglio impostabile dal pannello operatore Si ottiene così velocità nel taglio e precisione.
Le spalle contenenti il gruppo di imbocco, traino, raddrizzatura, taglio in strisce, sopra descritti sono ottenute da lastre in acciaio trattato e lavorate con centri di lavoro a controllo numerico.
Tutte le lame per il taglio della lamiera sono in acciaio della migliore qualità e adatte anche per poter lavorare su acciaio inox.

La movimentazione della lamiera avviene tramite motore controllato da inverter con grande prestazioni e ottima affidabilità, il tutto per ottenere una notevole velocità e precisione nei movimenti della macchina. Regolazione della velocità di lavoro.

Armadio a pulpito contenente tutte le apparecchiature elettriche ed elettroniche necessarie per il funzionamento manuale o completamente automatico dell’impianto. Sul pannello superiore ci saranno tutti i pulsanti per il comando dell’impianto e la tastiera per la programmazione del lavoro tramite monitor a colori da 10 pollici touch scrin. Potenziometro per la regolazione della velocità.
La macchina viene corredata del libretto d’istruzioni e della dichiarazione CE di conformità alla “DIRETTIVA MACCHINE” (norme di sicurezza delle macchine della Comunità Europea).
Macchina fissa montata su basamento con appoggi a terra regolabili.
ENG:
Cutting line without marking
The machine allows, starting from the roll of sheet metal, the pulling, flattening, cutting into strips, in length of the various pieces.
The machines are built for sheet widths of 1500 mm and thicknesses of up to 3 mm.
TECHNICAL CHARACTERISTICS:
Sheet metal width 1500 mm
Sheet metal thickness (iron) 2 mm
Standard longitudinal cuts 4
Cutting speed 20 metres/min
Weight approx. 4000 kg
Useful width mm 1510
Max thickness with R = 42 Kg/mm2 mm 1,2
Speed metres/min from 3 to 25
Working table height mm 1030
Pairs of circular blades fitted as standard No. 3
Minimum cutting distance of circular blades mm 65
Precision on cutting length mm + - 0.25
- Installed power KW 7

Sheet metal feeding unit consisting of two 48 mm diameter rollers. Adjustable guides for various sheet widths. One guide is fixed, the other can be moved by motorised rapid control or manually. Special rollers on the guides facilitate the correct sliding of the sheet metal.
Towing unit consisting of a pair of motorised rollers, both vulcanised in special oil-resistant rubber, for optimum sheet towing even on heavy rolls.
Longitudinal cutting unit with 3 pairs of blades and relative quick-locking blade holder, mounted on ø 100 mm thick chromium-plated and ground shafts, both motorised. The 182 mm diameter blades are double-edged with blade holder rubbers. The blades can be excluded by means of a handwheel that adjusts the height of the upper blade shaft. The dial display shows the position of the blades.
Mechanical cross-cutting by means of mechanical guillotine shear. Electronic control of the cutting length can be set from the operator panel Cutting speed and precision are thus achieved.
The shoulders containing the infeed, pulling, straightening and strip cutting unit described above are made from treated steel plates and machined with numerically controlled machining centres.
All the blades for cutting the sheet are made of top quality steel and are also suitable for working on stainless steel.
The movement of the sheet metal is by means of a motor controlled by an inverter with high performance and excellent reliability, all to obtain considerable speed and precision in the movements of the machine. Working speed adjustment.
Pulpit cabinet containing all the electrical and electronic equipment necessary for manual or fully automatic operation of the system. On the top panel there will be all the buttons for controlling the plant and the keyboard for programming the work via a 10" touch-screen colour monitor. Potentiometer for speed adjustment.

The machine is supplied with the instruction manual and the EC declaration of conformity to the "MACHINE DIRECTIVE" (European Community machinery safety standards).
Fixed machine mounted on base with adjustable floor supports.
B) Bene in buone condizioni d'uso, che è possibile vedere allacciato e funzionante, su appuntamento.
La garanzia sul macchinario è la sua funzionalità in ogni sua parte, ed è possibile visionare il collaudo.

Visibile a Mantova
