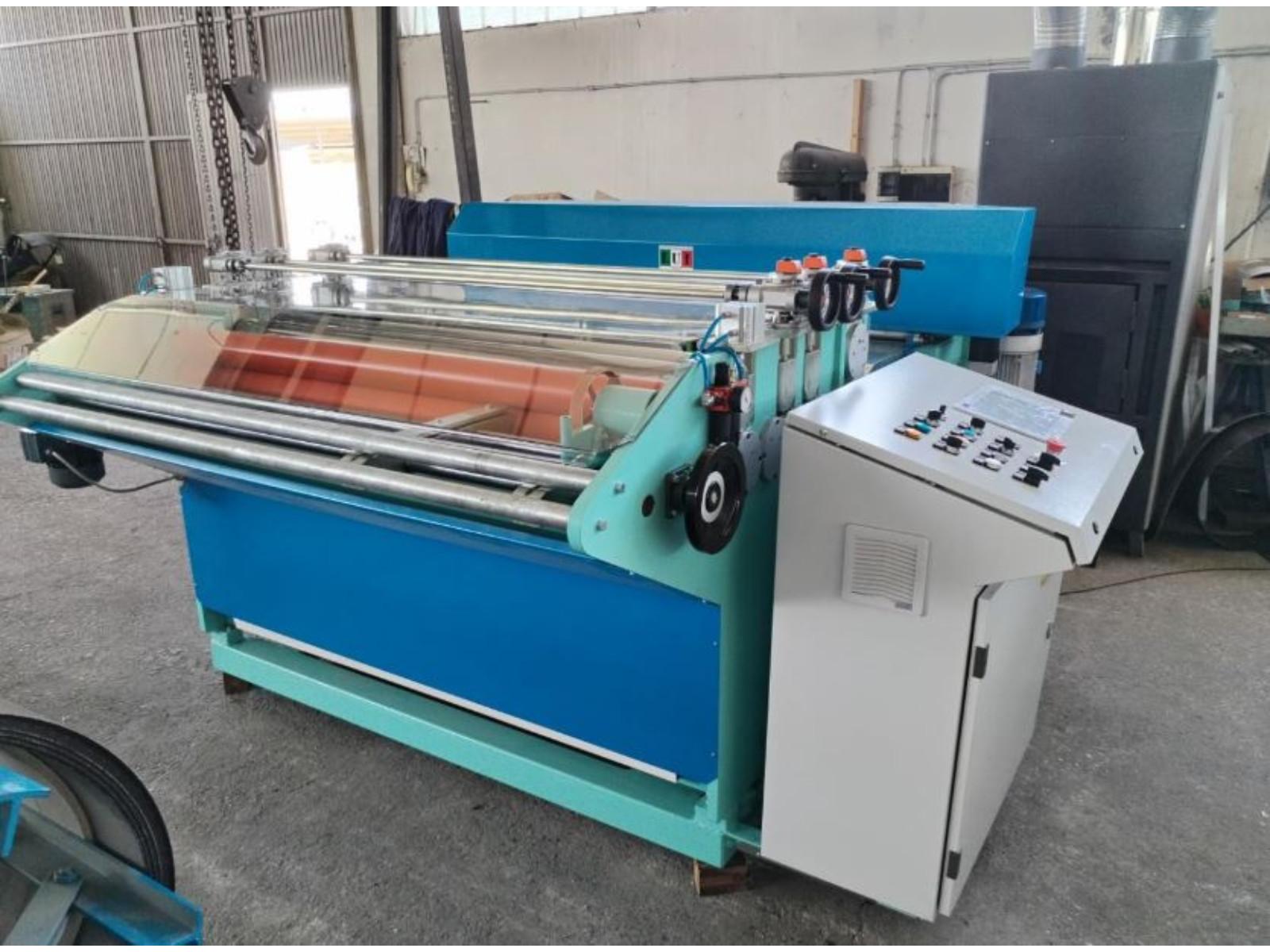

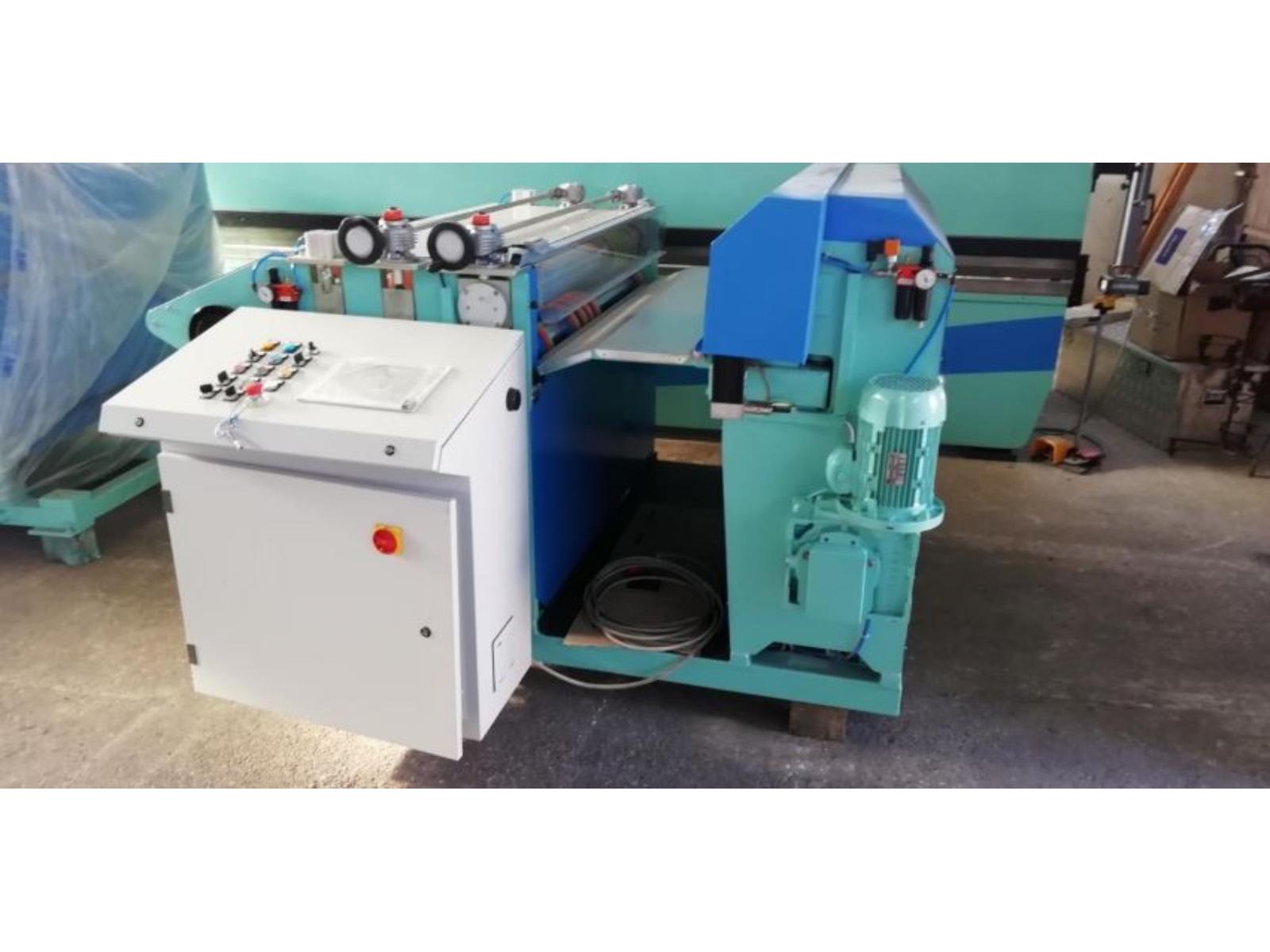

LINEA DI TAGLIO MOD. SC15 codice prodotto: 30337

LINEA DI TAGLIO MOD. SC15
LINEA DI TAGLIO MOD. SC15
LINEA DI TAGLIO MOD. SC15
LINEA DI TAGLIO MOD. SC15
LINEA DI TAGLIO MOD. SC15
 scorri le foto orizzontalmente
Per informazioni commerciali, scrivi su WhatsApp a Massimo Benetta:
cell. +393383403900

Affrettati! Questo prodotto è già stato visto 460 volte! Non fartelo scappare!

Dati tecnici:

LINEA DI TAGLIO MOD. SC15 :
Gruppo imbocco lamiera costituito da due rulli di diametro 48 mm. Guide regolabili per varie
larghezze della lamiera. Una guida fissa, l’altra può essere movimentata con comando rapido
motorizzato oppure manualmente. Apposite rotelle sulle guide facilitano il corretto scorrimento della
lamiera.
• Gruppo traino composto da una coppia di rulli motorizzati entrambi vulcanizzati in gomma speciale
antiolio di diametro 120mm, per un ottimale traino della lamiera anche su rotoli pesanti.
• Gruppo di spianatura con 7 alberi cromati a spessore e rettificati di diametro 120mm. La regolazione
della spianatura avviene tramite i 3 alberi superiori, ognuno dei quali è provvisto di apposito volantino
con nonio graduato

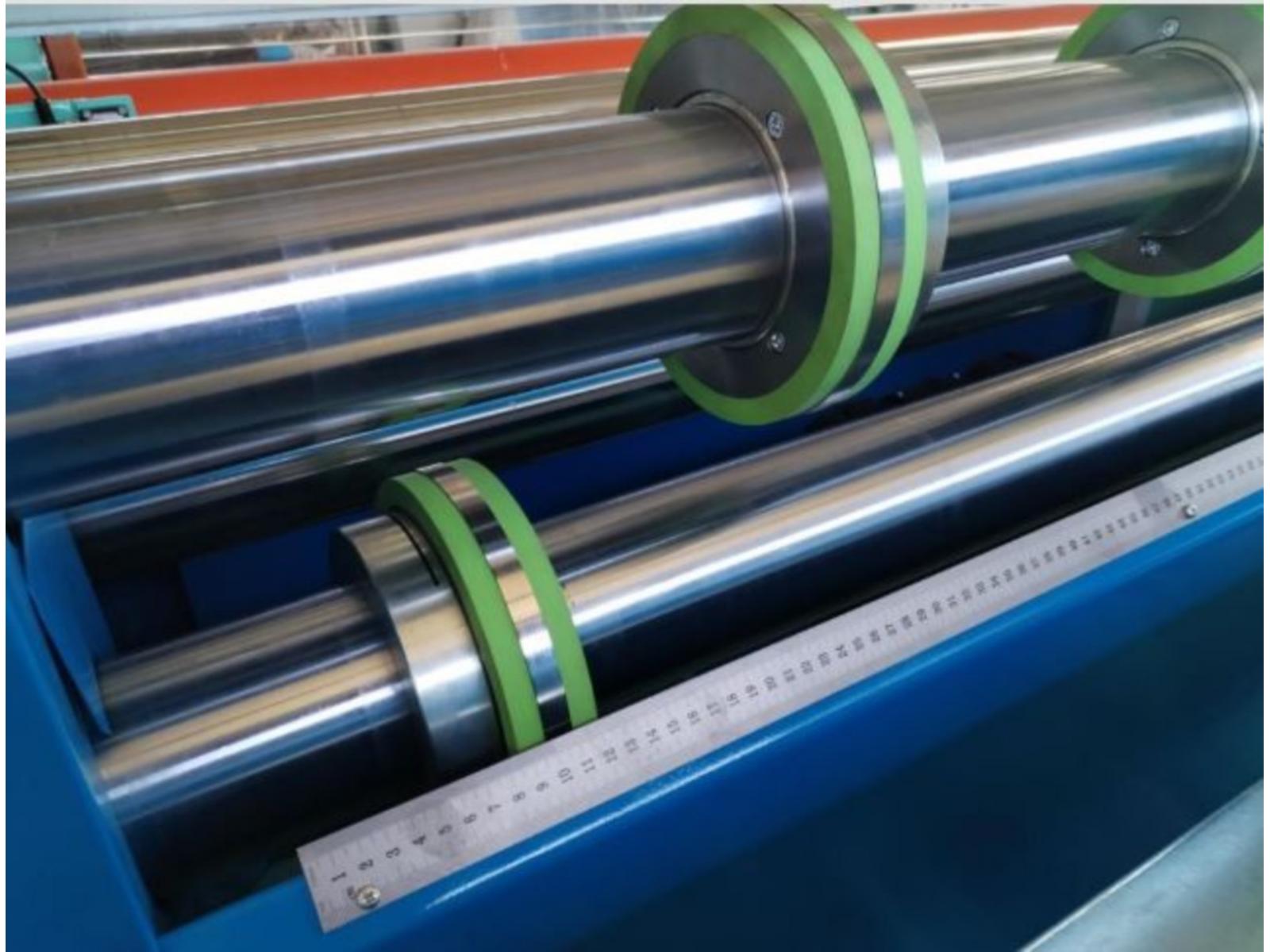

• Gruppo di taglio longitudinale con 4 coppie di lame e relativo porta lame a bloccaggio rapido, montati
su rulli cromati a spessore e rettificati di diametro 120mm entrambi motrici. Le lame sono a doppio

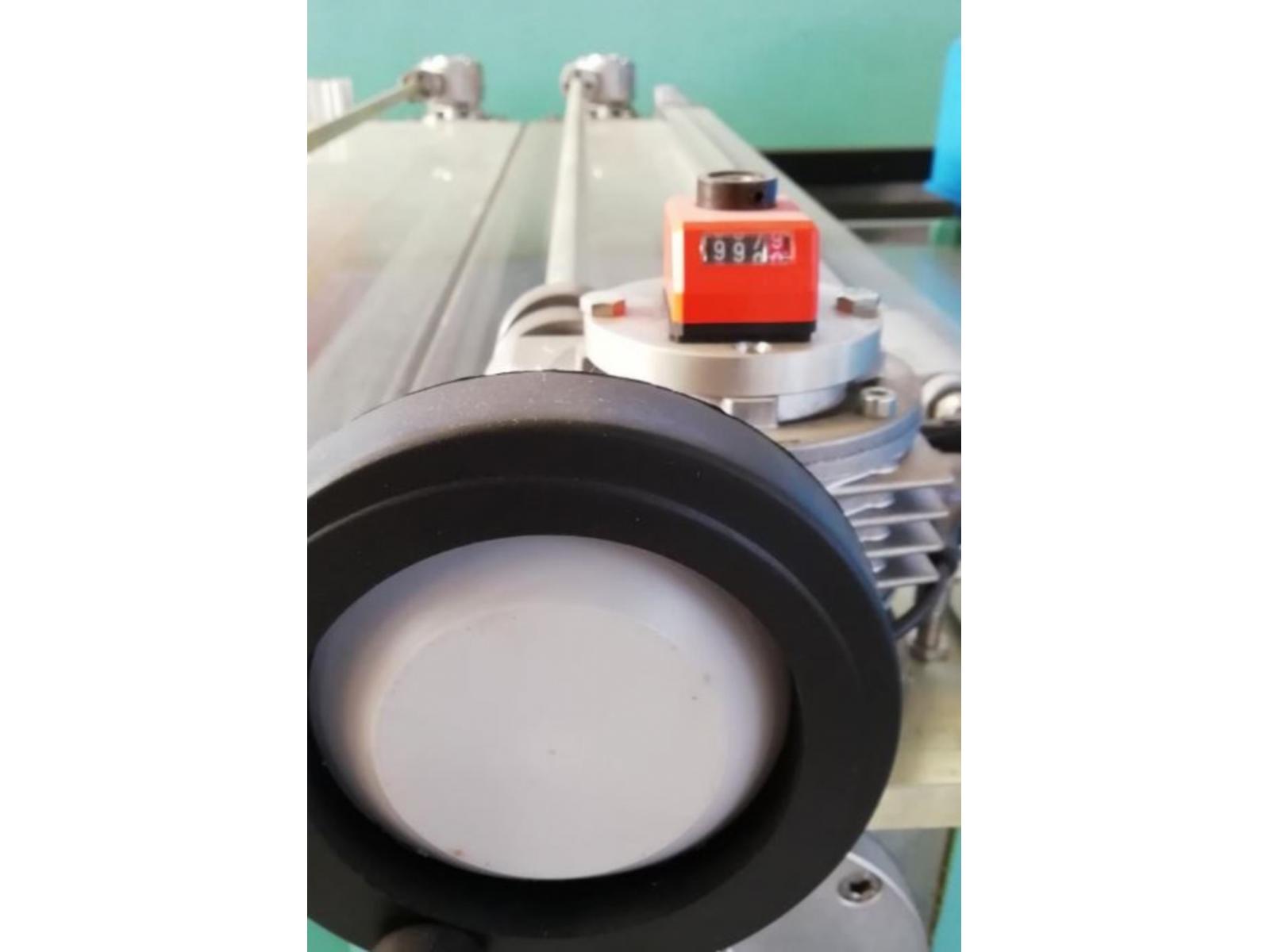

filo tagliente di diametro 241mm. Possibilità di esclusione delle lame tramite volantino che regola
l’altezza dell’albero superiore portalame. Il visualizzatore a quadrante ne indica la posizione.
• Gruppo di segnatura con carrello su guide volventi temperate e bulino a comando pneumatico con
compressore a bordo macchina. Possibilità di segnatura conica, parallela, con o senza quota centrale.
Facoltà di memorizzare 99 programmi di taglio e 80 tipi di segnatura con 50 bulini cadauno. Facoltà di
lavorare con lotti diversificati di produzione senza interruzione. Grande precisione e velocità di
movimento del punzone. Per spessore max 0,8 mm lamiera in Fe.
• Taglio trasversale meccanico tramite cesoia meccanica a ghigliottina. Controllo elettronico della
lunghezza di taglio impostabile dal pannello operatore Si ottiene così velocità nel taglio e precisione.
2
• Le spalle contenenti il gruppo di imbocco, traino, raddrizzatura, taglio in strisce, sopra descritti sono
ottenute da lastre in acciaio trattato e lavorate con centri di lavoro a controllo numerico.
• Tutte le lame per il taglio della lamiera sono in acciaio della migliore qualità e adatte anche per poter
lavorare su acciaio inox.
• La movimentazione della lamiera e dell’asse bulinatura avviene tramite motori in C.C. Brushless che
hanno grandi prestazioni e ottima affidabilità, il tutto per ottenere una notevole velocità e precisione
nei movimenti della macchina. Regolazione della velocità di lavoro.

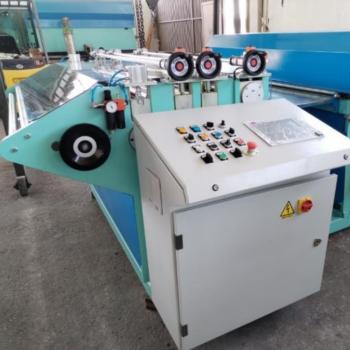

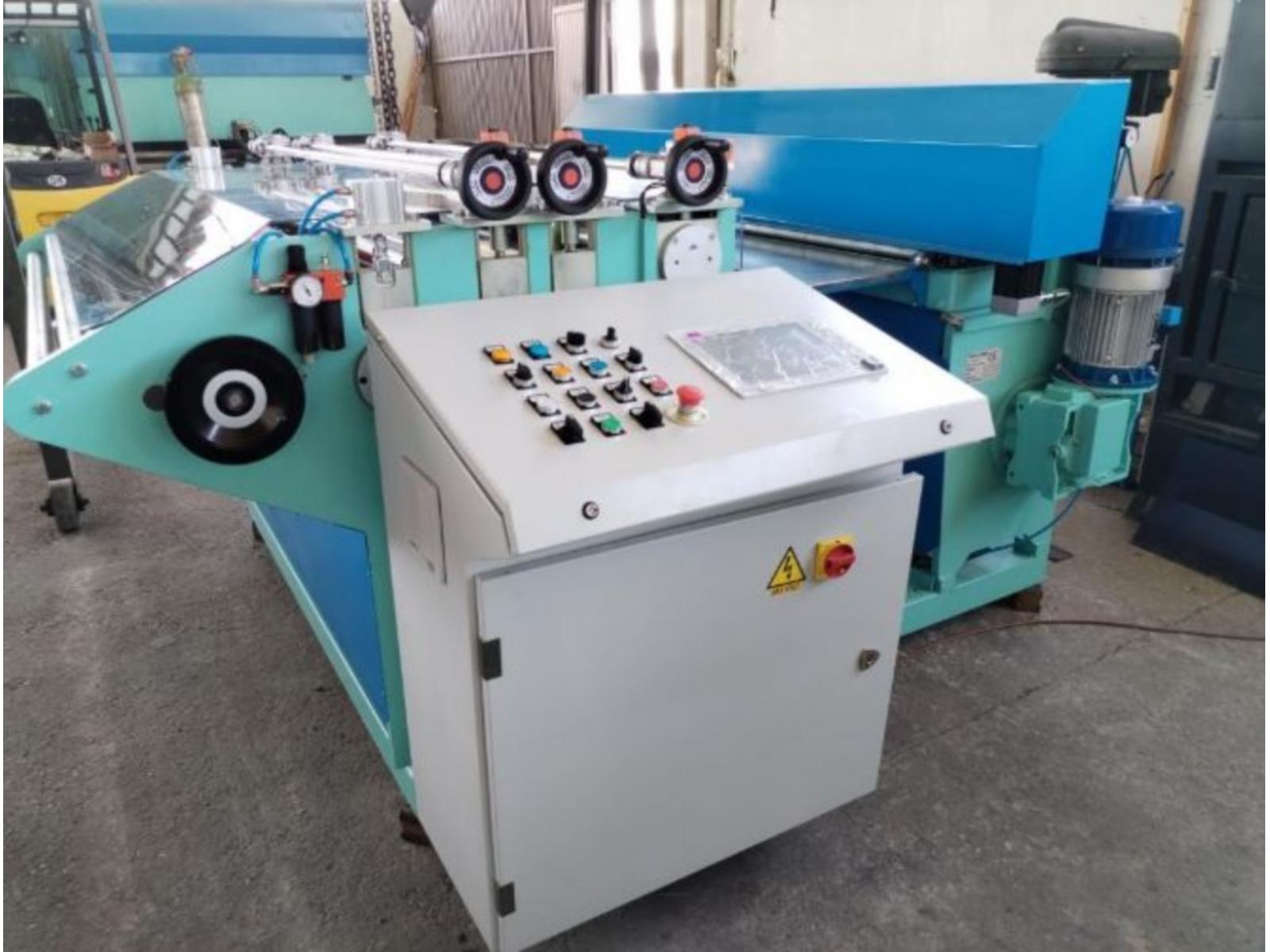

• Armadio a pulpito contenente tutte le apparecchiature elettriche ed elettroniche necessarie per il
funzionamento manuale o completamente automatico dell’impianto. Sul pannello superiore ci saranno
tutti i pulsanti per il comando dell’impianto e la tastiera per la programmazione del lavoro tramite
monitor a colori da 10 pollici touch screen. Potenziometro per la regolazione della velocità.
• Macchina fissa montata su basamento con appoggi a terra regolabili.
• La macchina viene corredata del libretto d’istruzioni e della dichiarazione CE di conformità alla
“DIRETTIVA MACCHINE” (norme di sicurezza delle macchine della Comunità Europea).
DATI TECNICI.
• Larghezza utile mm 1510
• Spessore max con R = 42 Kg/mm2 mm 1,5
• Velocità metri/min da 3 a 25
• Altezza piano di lavoro mm 1030
• Coppie lame circolari montate N° 4
• Distanza minima di taglio lame circolari mm 65
• Precisione sulla lunghezza di taglio mm + - 0.25
• Potenza installata KW 7
• Pressione impianto pneumatico bar 5

Visibile a Mantova
