Impianto per schiumatura pannellli sandwich in discontinuo codice prodotto: 8410

Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
Impianto per schiumatura pannellli sandwich in discontinuo
 scorri le foto orizzontalmente

Dati tecnici:

Tipo di pannello: esegue tutti i tipi di pannello, per celle frigoriferi per alimenti sotto zero gradi. pannello giunto schiumato per celle frigo.
Opzionale con piccole modifiche alla profila maschio femmina per edilizia/ tamponamento riesce a lavorare 500 – 600 m2 al giorno, per pannello di spessore 100mm riesce a lavorare pannelli di L: fino a 36 metri (dipende dal trasportatore ovviamente) meter x W: 1.20 meter la produttivita' varia da 40 a 120 mq all’ora a seconda dello spessore del pannello.
Le schiumatrici vengono consegnate REVISIONATE A NUOVO.
Linea profilatura composta da:
ASPO CAMU Modello: 15150
Anno: pre 1990
Larghezza coils: 1500mm
Diametri interni: 500mm
Larghezza : 1500mm
Peso max coils: 10 ( 12) ton
Motorizzazione: v 380 hx 50
Cesoia a ghigliottina
Marca: GRANDINI
Modello: CM 100
Anno: pre 1990
Spessore: 0.5mm – 1.5mm
Con spianatrice a 6 rulli a slitter rifilatore con avvolgitore sfrido

Profila:
Marca: OLMA
Modello p2
Anno: 1980
N passaggi: 22
Luce utile di passaggio tra le spalle: 1500mm
Diametro alberi: 100mm
Passo tra spalla e spalla: 500mm
Interasse tra i rulli : min 140 max : 240mm
Motorizzazione :motore C.A. 7.5 Kw motoriduttore
Impianto di scarico Lamiere con pinze automatizzate (da revisionare)
Marca SGEVOLATO
Modello MB 682
Anno: 1990
Lunghezza massima paletizzatore: 16mt
Quadro con PLC siemens
Potenza totale installata:
Dimensioni della linea installata: 54m x 3.5m
Altezza del livello da terra : 1.8m
Carro schiumatura su rotaie composta da: N. 2 macchine schiumatrice a bassa pressione per applicazioni in espansi poliuretanici, realizza il dosaggio dei due componenti tramite pompe volumetriche ad ingranaggi, a basso numero di giri.
Complete di termostatizzazione affidata a scambiatori di calore, riciclo dei componenti attraverso le teste schiumatrice ( autopulente) comandata penumaticamente e con miscelazione meccanica, quadro comandi con temporizzatori di colata, termoregolatori di temperatura e pulsantiera di comando
Marca: Rmpa (simil Cannon)
Modello: C 120
Portata teorica: pol/iso 1/1 kg l 2.5-5.3
Riscaldamento: kw 1
Miscelazione : kw 1.5
Capacita’ serbatoio: kg 80
Serbatoio solvente: kg 18
Consumo aria : ml/col: 100
Consumo acqua: lt 10
Due serbatoi di precarico componenti con capacita’ 600 litri
Compressore con serbatoio 100 lt
Potenza totale installata:
Dimensioni impianto installato: 8.7 metri x 2.7 metri ( totale ingombri)
Altezza livello terra: 3.1metri

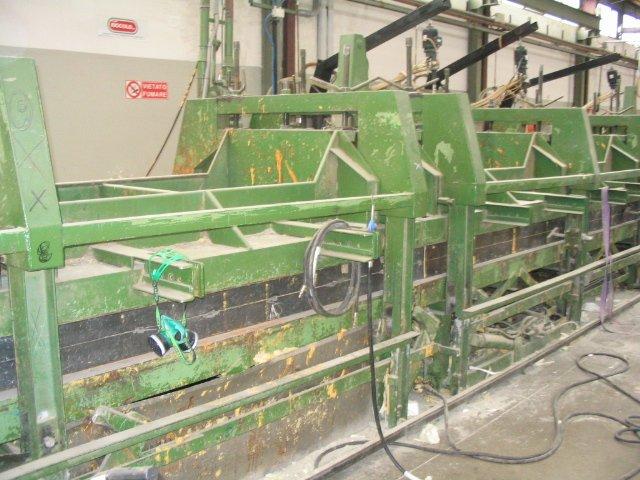

N. 01 Pressa a libro
Marca: CMG Spessore pressata min: 60mm
Spessore pressata max: 260mm
Regolazione altezza manuale: apertura e chiusura con centralina idraulica kw 2.5 Dimensioni piano presente : 36metri s 1.5 metri 02 cisterne da 15 ton e 25 ton per poliolo e isocianato.

La prego di considerare che l’impianto viene venduto esattamente come giace (a parte le schiumatrici che ci impegniamo a revisionare)
L’impianto produce pannelli da 50 a 200 mm di spessore. La larghezza massima è circa 150 cm, la minima dipende dalla regolazione delle sponde laterali e dal profilo, lunghezza libera. Un impianto così, nuovo costa più di un milione.

ENGLISH
Type of panel: performs all types of panel, for cold rooms for food below zero degrees. foamed joint panel for cold rooms.
Optional with small modifications to the male female profile for building / curtain walling can work 500 - 600 m2 per day, for panel thickness 100mm can work panels of L: up to 36 meters (depending on the conveyor naturally) meter x W: 1.20 meters the productivity 'varies from 40 to 120 square meters per hour depending on the thickness of the panel.
The foaming machines will come with a new revision.
Profiling line composed by:
ASPO CAMU Model: 15150
Year: pre 1990
Coils width: 1500mm
Inner diameter: 500mm
Width: 1500mm
Max coils weight: 10 ( 12) ton
Motorisation: v 380 hx 50
Guillotine shear Brand: GRANDINI
Model: CM 100
Year: pre 1990
Thickness: 0.5mm - 1.5mm
With 6 rollers slitter trimmer with rewinder
Profile:
Brand: OLMA
Model p2
Year: 1980
N passages: 22
Useful light between the shoulders: 1500mm
Shaft diameter: 100mm
Pitch between shoulder and shoulder: 500mm
Distance between the rollers: min 140 max: 240mm
Motorization: C.A. motor 7.5 Kw gear motor
Exhaust system Sheet metal with automated calipers (to be overhauled)
Brand SGEVOLATO
Model MB 682
Year: 1990
Max. length of the palletizer: 16mt
Panel with siemens PLC
Total installed power:
Installed line dimensions: 54m x 3.5m
Level height from ground: 1.8m
Foaming wagon on rails composed of: N. 2 low pressure foaming machines for polyurethane foam applications, it carries out the dosing of the two components by means of volumetric gear pumps, at low speed.
Complete with thermostatic control by heat exchangers, recycling of the components through the foaming heads (self-cleaning) penumatically controlled and with mechanical mixing, control panel with casting timers, temperature controllers and control panel Brand: Rmpa (similar Cannon)
Model: C 120
Theoretical capacity: pol/iso 1/1 kg l 2.5-5.3
Heating: kw 1
Mixing : kw 1.5
Tank capacity: kg 80
Solvent tank: kg 18
Air consumption: ml/col: 100
Water consumption: lt 10
Two component preloading tanks with a capacity of 600 litres.
Compressor with 100 litres tank
Total installed power:
Installed system dimensions: 8.7 metres x 2.7 metres (total overall dimensions)
Gground level height: 3.1 metres
N. 01 Folding press
Brand: CMG.
Min. pressing thickness: 60mm
Max. pressing thickness: 260mm
Manual height adjustment: opening and closing with hydraulic power unit kw 2.5 Dimensions of the table: 36 metres s 1.5 metres 02 15 ton and 25 ton tanks for polyol and isocyanate.
Please consider that the system is sold exactly as it is (apart from the skimmers that we are committed to overhauling.
The machine produces panels from 50 to 200 mm thick. The maximum width is about 150 cm, the minimum depends on the adjustment of the side walls and the profile, free length. Such a new plant would cost more than one million.
