Granigliatrice a GRAPPOLO GR 10x15 – 2TR “USATA-REVISIONATA” codice prodotto: 27193

Granigliatrice  a GRAPPOLO   GR 10x15 – 2TR “USATA-REVISIONATA”
 scorri le foto orizzontalmente

Dati tecnici:

Si tratta di un vero affare!

OGGETTO: Granigliatrice a GRAPPOLO GR 10x15 – 2TR “USATA-REVISIONATA”
Capitolo 1 - PREMESSA

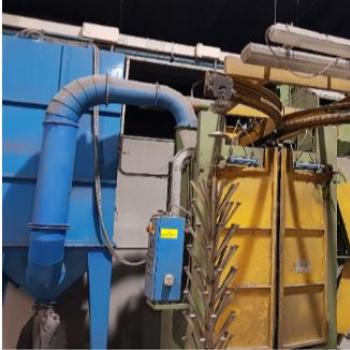

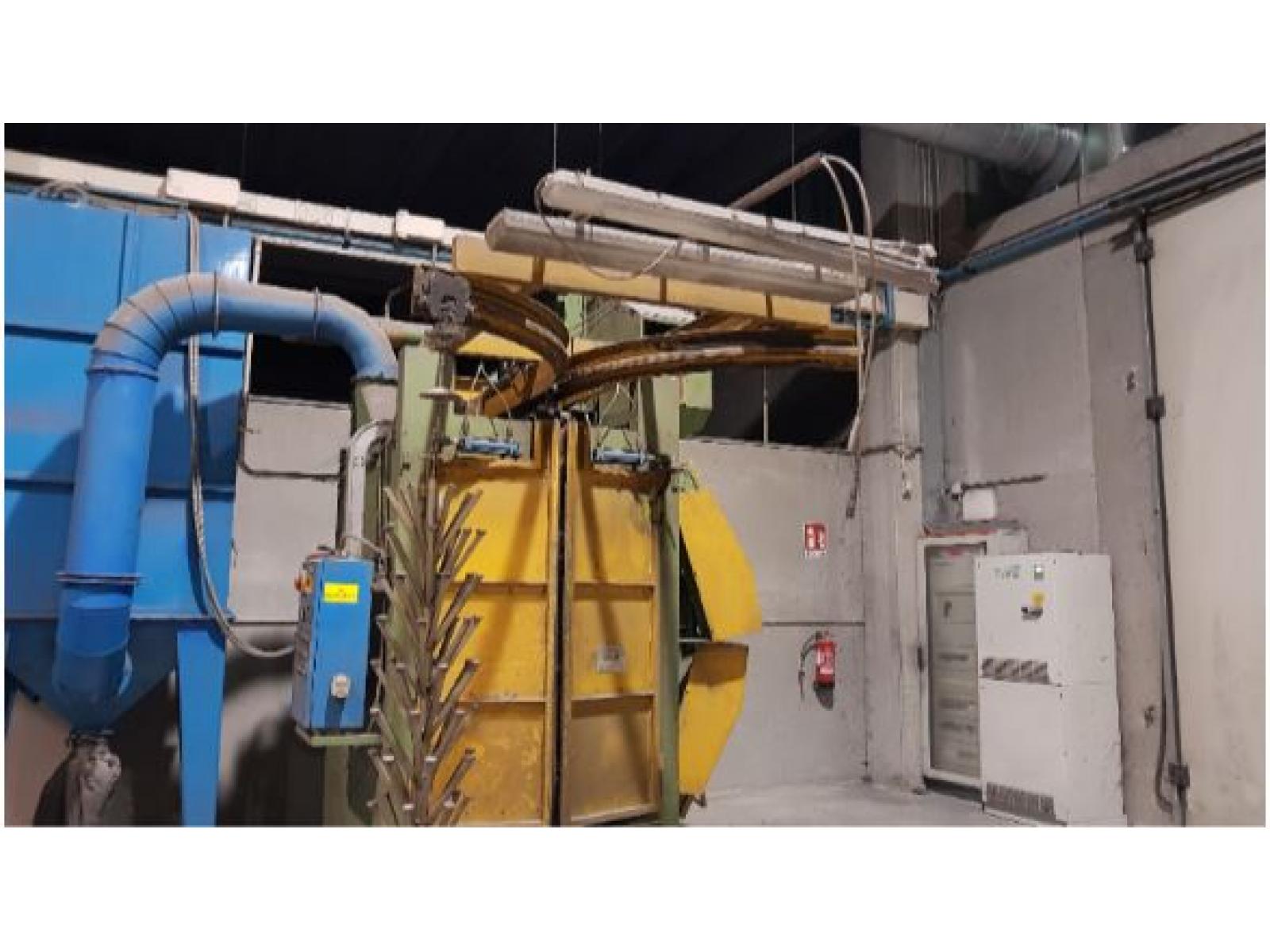

L’ impianto di granigliatura a grappolo prevede che un operatore disponga/appenda i particolari da granigliare su appositi telai (non inclusi in offerta e da realizzarsi in base alla specifica esigenza ed alle caratteristiche dei pezzi) che verranno agganciati ai due ganci folli che traslando manualmente a spinta su una rotaia con configurazione ad Y verranno introdotti alternativamente nella camera di granigliatura.
La configurazione della rotaia ad Y permette di poter lavorare evitando i tempi morti di attesa, quindi mentre un grappolo è in camera di granigliatura, l’operatore potrà provvedere al carico del secondo grappolo fuori camera.
I due ganci hanno portata di kg 500 / cad.

Il principio di funzionamento prevede che il primo grappolo viene inserito in camera di trattamento, dopodiché, l’operatore una volta chiuse le porte automatiche ed impostato il tempo desiderato, può avviare il ciclo di trattamento in automatico.
All’interno della macchina il grappolo inizia ruotare su se stesso esponendo i pezzi all’azione delle turbine che proiettano graniglia metallica per il tempo prefissato.

Una volta terminato il ciclo, le porte si aprono automaticamente e l’operatore potrà estrarre il grappolo con i pezzi trattati, e provvedere all’inserimento del secondo grappolo precedentemente preparato.

La ripetitività del ciclo comporta una notevole capacità produttiva della macchina.

L’impianto è completo di unità filtrante con pulizia automatica delle Cartucce atta al recupero delle polveri.

La parte elettrica è realizzata secondo le normative vigenti in ambito di sicurezza con certificazione quadro e cablaggio CE.
Capitolo 2 – DATI TECNICI

Pezzi da granigliare VARI
Materiale dei pezzi VARI
Ciclo richiesto Automatico
Tipologia Doppio gancio ad Y
N° ganci 2
Portata ganci kg 500 / cad.
Passaggio porta mm 1400 x 2000 h
Grappolo utile mm diametro 1000 x 1500 h
Turbine n° 2 TB 360
Potenza turbine kW 7,5 cadauna
Ingombro granigliatrice 2000x2000x4500H mm
Capitolo 3 – COMPONENTI MECCANICI

La granigliatrice è realizzata in acciaio al carbonio di forte spessore con protezione e corazzatura zona fondo, tetto e fronte turbine con piastre in acciaio al Manganese 12% in prossimità dei lanci diretti delle turbine.
Tutte le parti interne della camera sono inoltre protette con corazzatura con piastre al Manganese (fronte turbine) e gomma antiabrasiva su tutte le pareti allo scopo di annullare l’effetto di abrasione della graniglia di rimbalzo.
La macchina è completa di doppie porte con apertura automatica opportunamente protette all’interno con lastre di gomma antiabrasione.

Una serie di accessori completano la funzionalità impianto:

COCLEA: realizzata con un albero portante al quale è saldata una vite d’Archimede con spire elicoidali, è necessaria per il recupero della graniglia dal fondo della macchina, ha il compito di traslare la stessa alla base dell’elevatore a tazze.

ELEVATORE A TAZZE: Provvede a trasportare l'abrasivo e le impurità nel separatore.
Esso è costituito da una canna in lamiera piegata con portelle di ispezione.
Pulegge adeguatamente dimensionate, montate su albero ruotante su supporti stagni autoallineati e protetti dalla polvere.
Tensione della cinghia regolabile.
Cinghia in gomma tela con tazze imbullonate: tensione della cinghia regolabile.
Azionamento superiore ottenuto con motoriduttori a vite senza fine.

SELEZIONATORE: Ha lo scopo di depolverare l'abrasivo recuperato separando ed eliminando la polvere e la graniglia esausta e pertanto inefficace.
Costruito in lamiera in acciaio con opportuni scivoli, dosatore a paratia oscillante regolabile, condotti di aspirazione per il lavaggio in contro corrente d'aria. Tramoggia di accumulo abrasivo e decantatore polvere incorporato. Piastre in lamiera di acciaio in manganese sulle zone di maggiore usura.
Condotto flessibile con valvola non ritorno per scarico inquinanti.

TURBINE: di tipo ad alto rendimento complete di palette e corazze in materiale di acciaio N-HARD duro allo scopo di garantire una lunga durata.
Sull'impianto sono installate n. 2 turbine tipo diametro 360 ognuna delle quali è azionata da un motore da 7.5 kW mediante trasmissione diretta.
Ogni turbina è dotata di albero rotante su cuscinetti inserito in speciale supporto con lubrificazione, recante all'estremità una girante in acciaio speciale trattato.
Il sistema di centrifugazione della graniglia metallica è ottenuto mediante un acceleratore rotante, un distributore abrasivo la cui posizione variabile ottimizza l'angolo di proiezione graniglia ed una serie di palette fissate alla girante mediante molle, tali da semplificare le operazioni di manutenzione: il corpo turbina è realizzato in lamiera saldata e, internamente tutte le superfici a contatto con la graniglia sono rivestite con piastre antiusura facilmente intercambiabili.
N° 2 GANCI PORTATA kg 500 e VIA AEREA ad Y
La via aerea ha con configurazione ad Y completa di portale di sostegno.
I ganci porta pezzi con relative ruote di scorrimento e sistema di rotazione interferente hanno portata gancio Kg 500, mentre il movimento di rotazione al gancio porta pezzi è trasmesso da una catena scorrevole su pattino interferente con la ruota dentata montata sull'asta del gancio.
Il sostegno della monorotaia è realizzato con travatura a portale multiplo poggiante a terra con struttura ampiamente dimensionata per garantire la migliore rigidità operativa.
Appositi interblocchi elettrici e fotocellule garantiscono le condizioni di sicurezza operativa, cioè consentono il libero azionamento dei ganci esternamente alla macchina e escludono l’apertura e chiusura delle porte quando l’operatore è in zona ingresso / uscita ganci.
Capitolo 4 – COMPONENTI ELETTRICI

Il quadro elettrico di comando completo di marcatura CE, gestisce tutte le utenze della macchina.
Fanno parte del quadro elettrico le seguenti componentistiche:

ESTERNO QUADRO:
- Interruttore generale
- Interruttore ausiliari
- Tasti accensione / spegnimento utenze
- Spie luminose di avvertimento utenza in funzione
- Pulsante d’emergenza
- Contaore
- Amperometro

INTERNO QUADRO:
- Teleruttori, Relè
- Magnetotermica e trasformatore corrente ausiliaria
- Cablaggio utenze con numerazione dei fili
- Protezione quadro IP 55
- Voltaggio 400 V a.c.
- Ausiliari 110 V
L’apparecchiatura è integrata con la seguente documentazione:
DICHIARAZIONE DI CONFORMITA’ .
SCHEMA ELETTRICO
Capitolo 5 - MOTORI ED APPARECCHIATURE ELETTRICHE

Sulla granigliatrice sono installati i seguenti motori elettrici del tipo chiuso IP54 con ventilazione superficiale esterna funzionanti a 400 V-50 Hz
Comando turbine N° 2 x kW 7.5 kW 15.0
Comando trasportatore a coclea kW 1.1
Comando elevatore kW 1.1
Comando ventilatore kW 3.0
Comando girapezzi kW 0.75
TOTALE POTENZE INSTALLATE kW 20.95 ca.
Capitolo 6 – FILTRO AUTOMATICO mod. FC4

Un apposito filtro depolveratore dotato di scuotimento automatico delle Cartucce filtranti, sarà posizionato in prossimità della granigliatrice allo scopo di depolverare la cabina di granigliatura.
Il filtro è in grado di garantire un’emissione massima di polveri inferiore a 5 mgr/Nm3.
Il filtro dovrà essere allacciato al camino.

- Modello tipo FC 4
- Numero cartucce n. 4
- Superficie filtrante m2 40

- Tipo di scarico polveri Contenitore carrellato
- Tubazioni collegamento macchina / filtro Previsti mt 3
VENTILATORE
- Portata m3/h 3000
- Potenza motore kW 3
Capitolo 7 – PARTE COMMERCIALE DI FORNITURA
N° 1 Granigliatrice a grappolo GR 10x15 – 2TR Con doppi ganci con portata kg 500 cadauno, con Filtro FC4 e tubazioni esistenti dalla macchina c.a 3 mtl. –USATA - REVISIONATA
Opzionale:
INVERTER TURBINE

Prezzo …………………………………………………………………………….. € 3.000,00 + iva
CONSEGNA: 60 gg ll c.o. – salvo venduto

PAGAMENTO: Da concordare

RESA: F.co ns. stabilimento in (BS)

TRASPORTO: Escluso

MONTAGGIO: Escluso
Spese di viaggio/vitto/alloggio a carico del compratore

GARANZIA: 12 mesi, escluse turbine
Capitolo 7 – INCLUSIONI / ESCLUSIONI

Sono inclusi con la fornitura:

Manuale di uso e manutenzione della macchina
Schema elettrico e certificazione CE
Schema pneumatico
Corso di addestramento operatore
Lista ricambi consigliata (quotabile a richiesta)
Reperibilità ricambistica in sede
Reperibilità graniglia metallica in sede
Sono esclusi dalla fornitura:

Mezzi di scarico e posizionamento della macchina nel luogo di destinazione
Manovalanza in aiuto ai ns montatori
Graniglia per il riempimento della macchina kg 800 (quotabile a richiesta)
Collegamenti elettrici tra il ns quadro ed il Vs stabilimento
Camino di collegamento tra il nostro filtro ed il Vs tetto
Tubazioni tra filtro e macchina oltre alla tubazione già in fornitura (mt 3)
Allacciamento alla Vs rete di aria compressa
Compressore per il funzionamento della stessa
Tutto quanto non descritto nella presente offerta

Visibile a Brescia
