Dati tecnici:

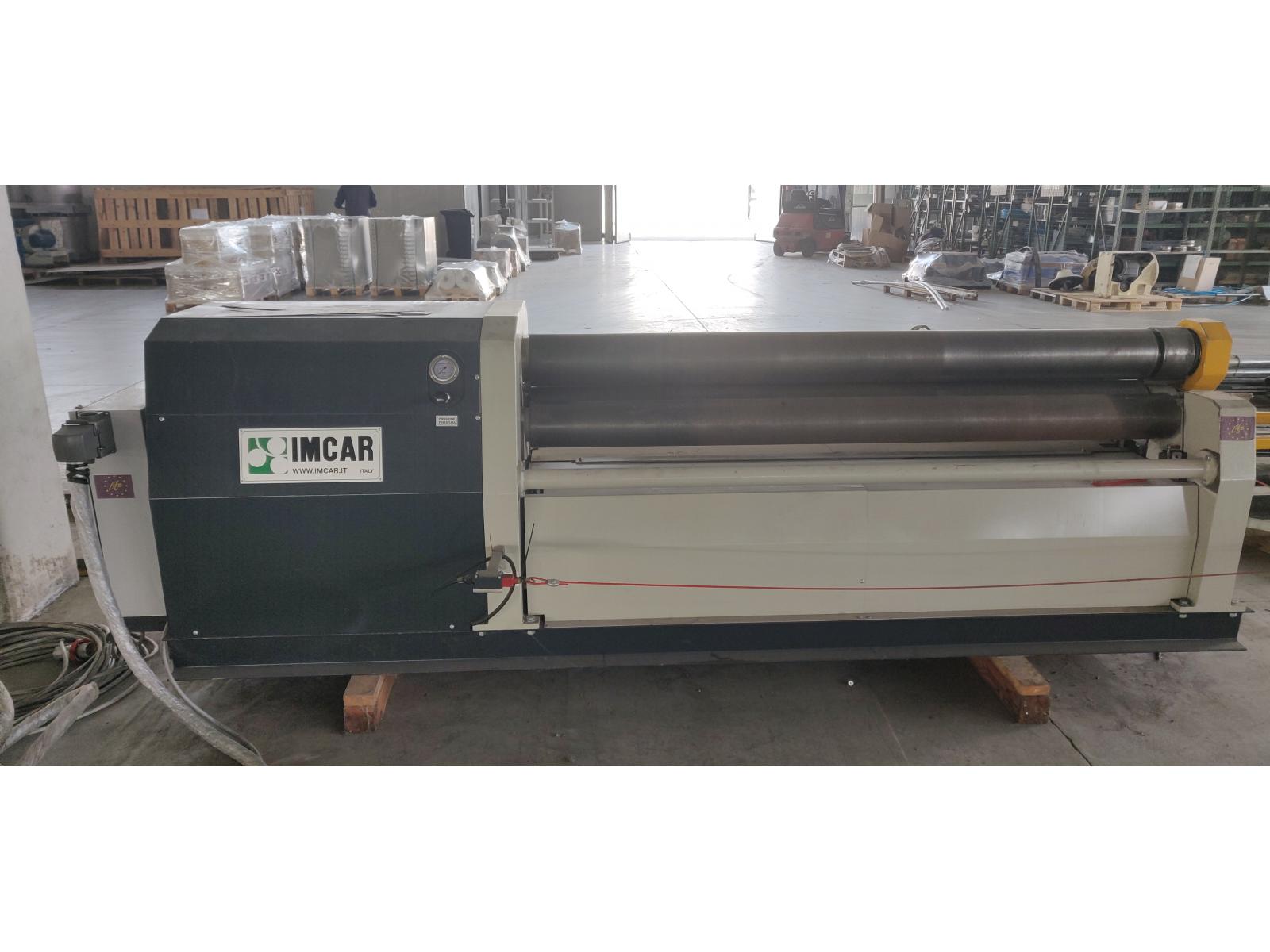

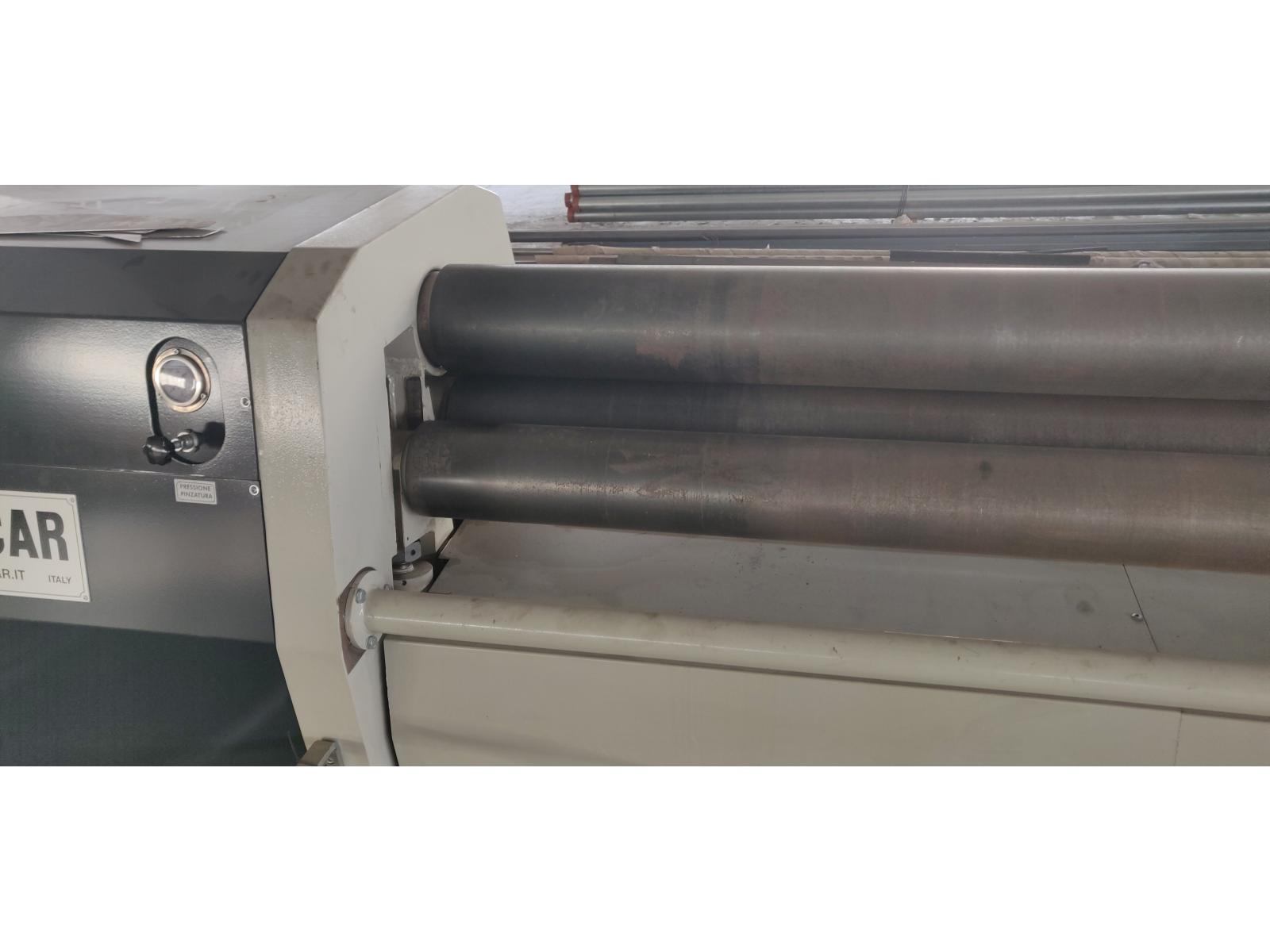

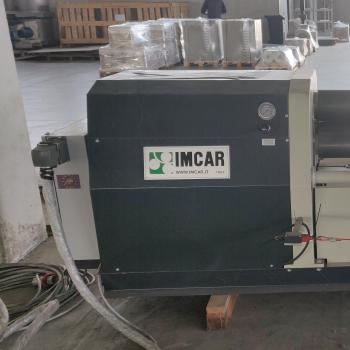

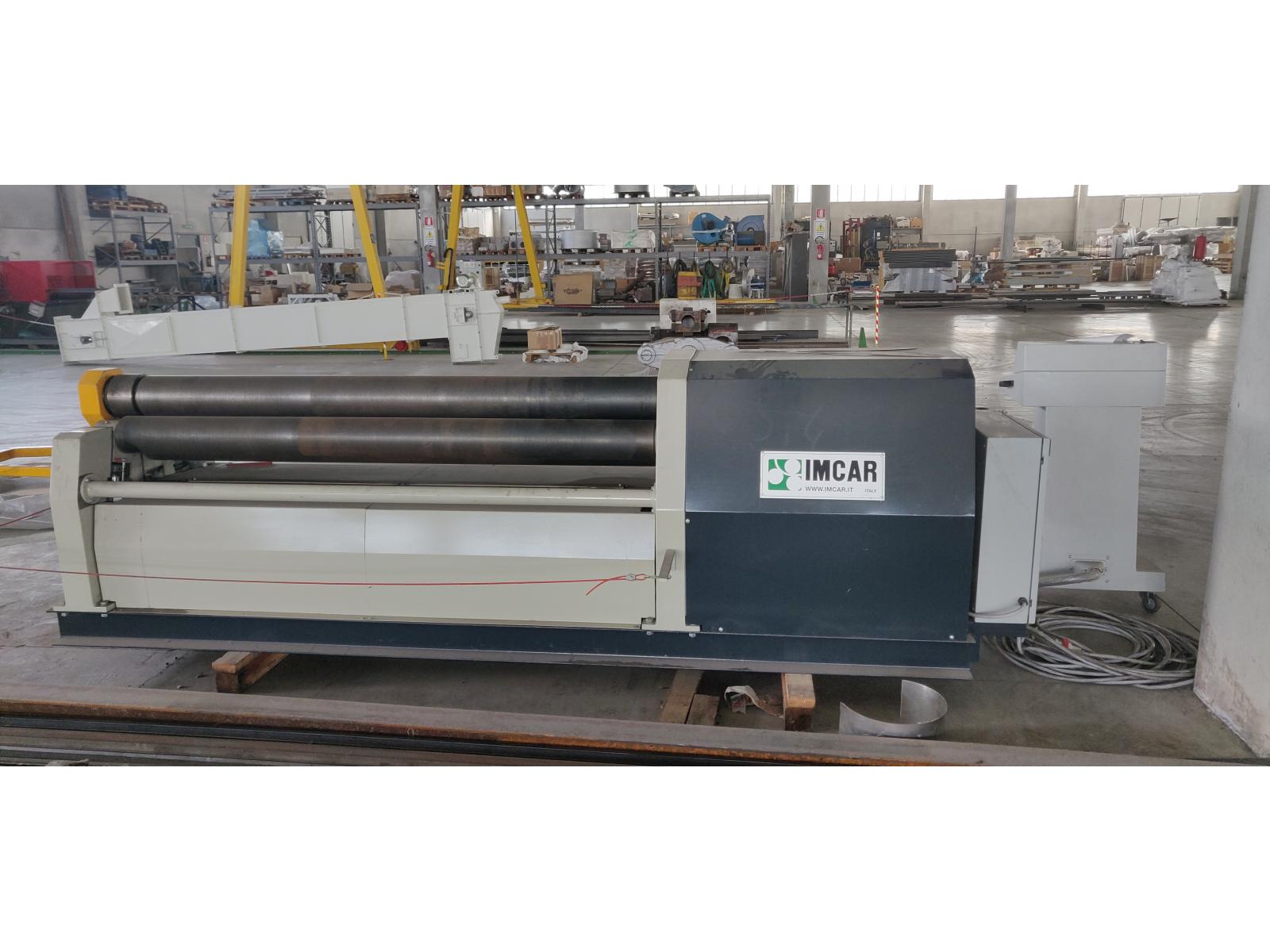

CALANDRA MOD.4R 4/3 4 RULLI INVITO TOTALE A GUIDE RETTILINE
4R 4/3 2000 x 4/5/6 mm.

Caratteristiche della macchina modello 4R:
Progetto frutto di oltre 60 anni di esperienza nel settore
della produzione delle calandre.
Struttura e componentistica studiate per sopportare
utilizzi gravosi sul lungo periodo con
una ridotta manutenzione.
Struttura di grande spessore in acciaio elettrosaldato.
Lavorazioni della struttura con macchine a Controllo
Numerico.
Basamento e tiranti per conferire rigidita alle macchine.
Cura nella selezione del materiale.
Componentistica di alta qualita.
Componenti elettrici e schemi elettrici semplificati per
ridurre gli interventi di
manutenzione.
Macchina completamente idraulica.
Movimento lineare dei rulli curvatori con interasse ridotto
per ridurre il piu possibile la
parte piana.
Supporti rulli per guide lineari in ghisa da fusione, con
lunghezza maggiorata per una
maggiore tenuta laterale
Motorizzazione dei rulli centrali con motore idraulico sul
rullo superiore e trasmissione ad
ingranaggi per il rullo inferiore.
Mozzi dei rulli di grandi dimensioni permettono di montare
cuscinetti adeguati e di portata
maggiore sostenendo carichi superiori.
Rulli montati su doppi cuscinetti per migliorare
inclinazione della calandratura conica.
Parallelismo idraulico per i rulli laterali
Movimentazione del rullo pinzatore con doppio martinetto
idraulico e barra di torsione
Ricca dotazione di serie.

Dati tecnici 4R 4/3 2000 x 4/5/6 mm.
„h Diametro rullo superiore 170 mm.
„h Diametro rullo pinzatore 170 mm.
„h Diametro dei rulli laterali 145 mm.
„h Angolo d¡¦inclinazione dei rulli 3 gradi
„h Potenza complessiva installata 2,2 KW
„h Capacita centralina idraulica 120 Lt
„h Durezza superficiale dei rulli 55-60 HRC
„h Velocita di rotazione 4,3 m/1"
„h Velocita d'invito 600 mm/1"
„h Diametro rullo superiore 170 mm.
„h Altezza piano di lavoro 795 mm.
„h Luce tra i rulli 10 mm.
„h Dimensioni : Lunghezza 3550 mm.
Largnezza 950 mm.
Altezza 1100 mm.
„h Peso 2300 Kg

Capacità di curvatura con invito e materiale di resistenza
pari a 26 Kg/mm²
Luce utile Spessore curvabile Diametro interno
2050 4 200
2050 5 510
2050 6 850
Note: Parte piana inferiore a 2 volte lo spessore
IMPORTANTE: Capacità di curvatura conica pari al 75% dello
spessore nominale

Configurazione standard :
„h Rulli temprati 55-60 HRC
„h Apparecchio coni
„h N. 2 visualizzatori di quota
„h Movimentazione rulli su guide rettilinee
„h N.2 motori idraulici accoppiati a riduttori epicicloidali
per la rotazione dei 2 rulli centrali.
„h Compensazione automatica della velocita periferica del
rullo superiore.

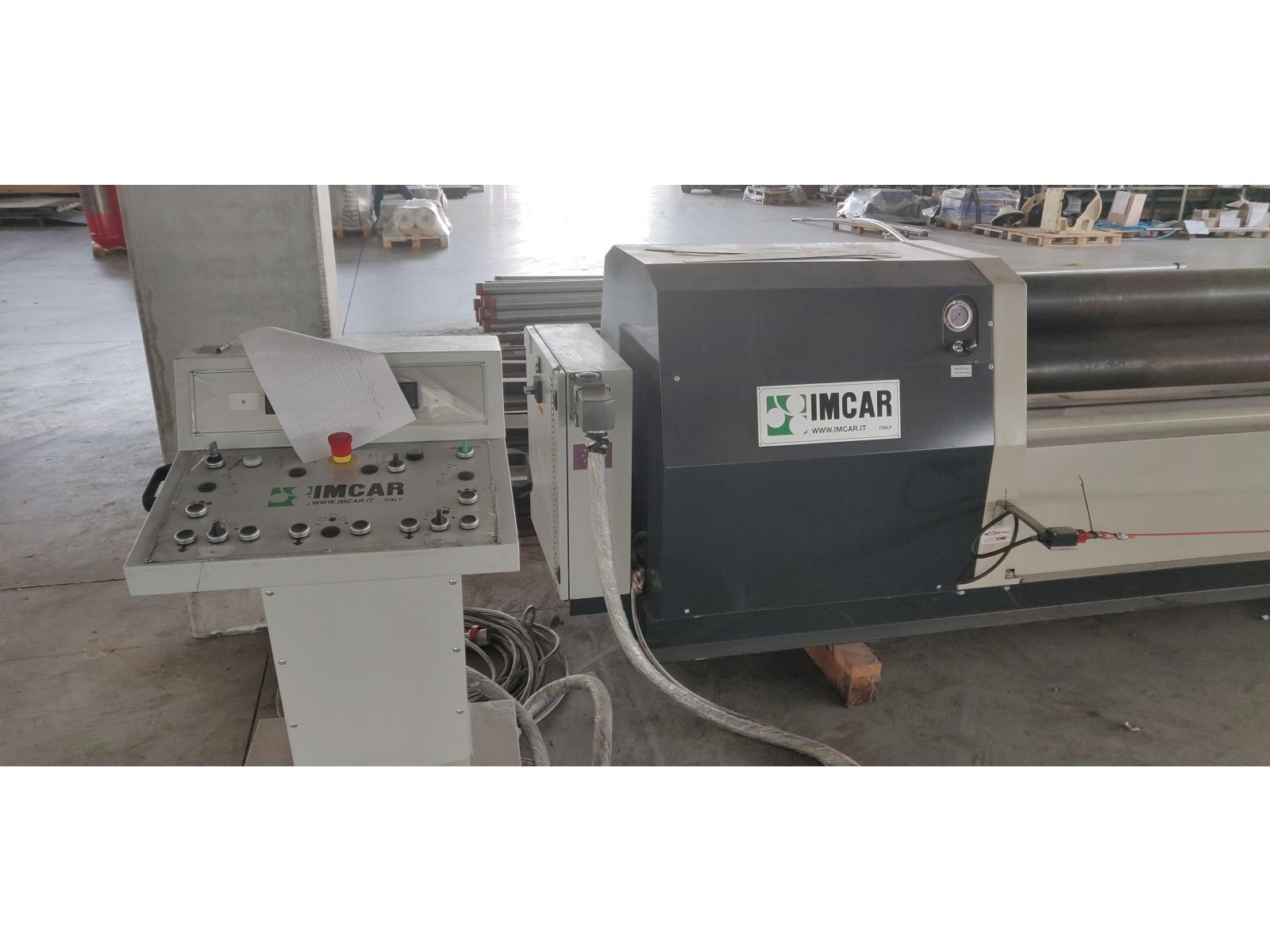

„h Banco comandi separato e mobile su ruote.
„h Azionamento comandi con pulsanti e valvole idrauliche.
„h Comandi a pulsanti per la movimentazione dei rulli laterali
in parallelo e per la rotazione.
„h Apertura spalla idraulica da banco comandi.
„h Parallelismo dei rulli laterali con sistema idraulico.
„h Parallelismo rullo inferiore pinzatore con sistema
idro-meccanico.
„h Inclinazione idraulica dei rulli laterali per la
calandratura conica direttamente da banco
comandi con selettori.
„h Regolazione della pressione di pinzatura con apposito
regolatore e manometro esterno a
bordo macchina

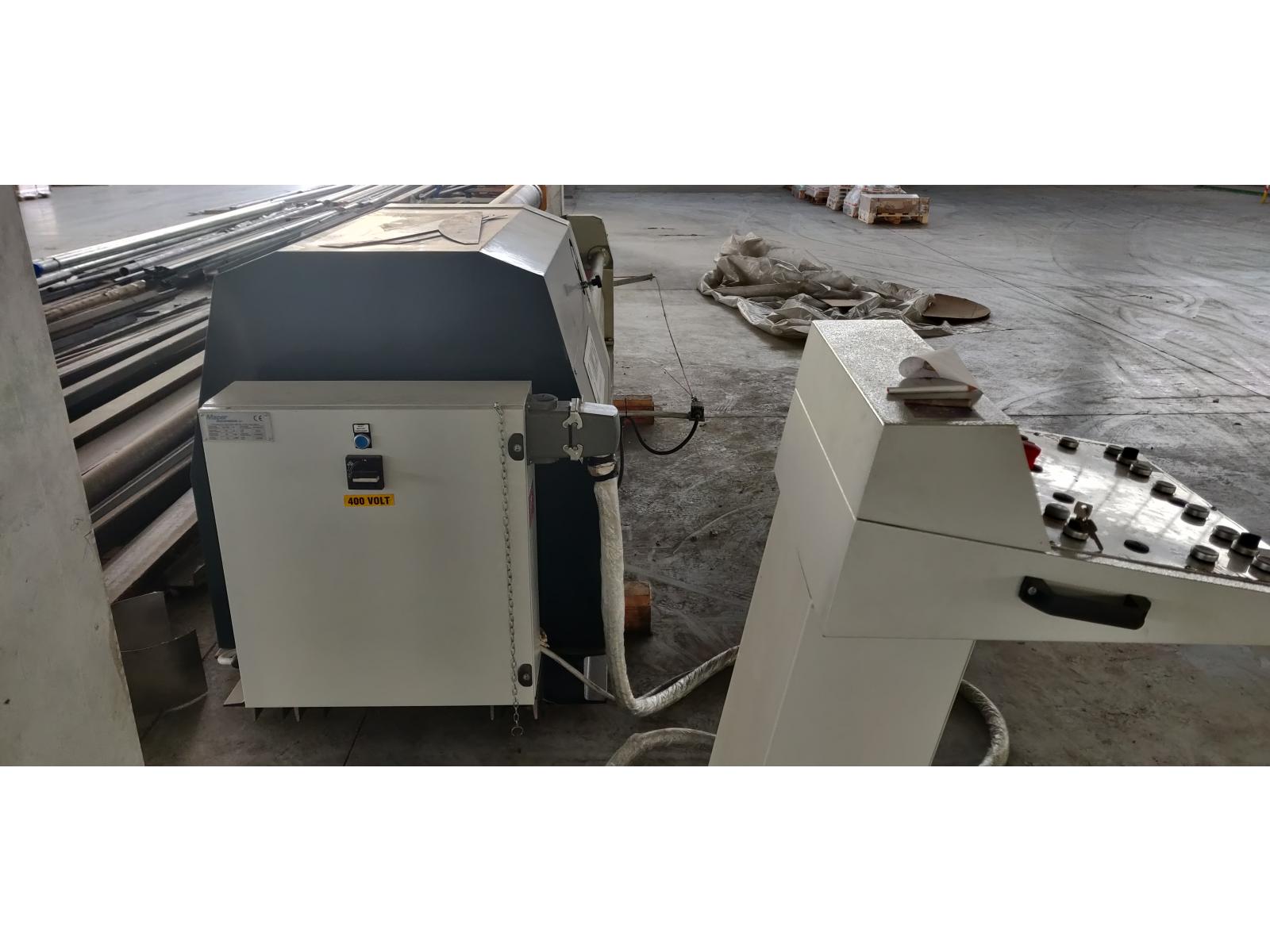

„h Apparecchiatura elettrica in apposito armadio secondo norme
di legge.
„h Manuale di uso e manutenzione.
„h Macchina conforme alle normative CE per la sicurezza.
„h Verniciatura colore grigio Ral 7016-7032.
„h Macchina fornita senza olio idraulico
