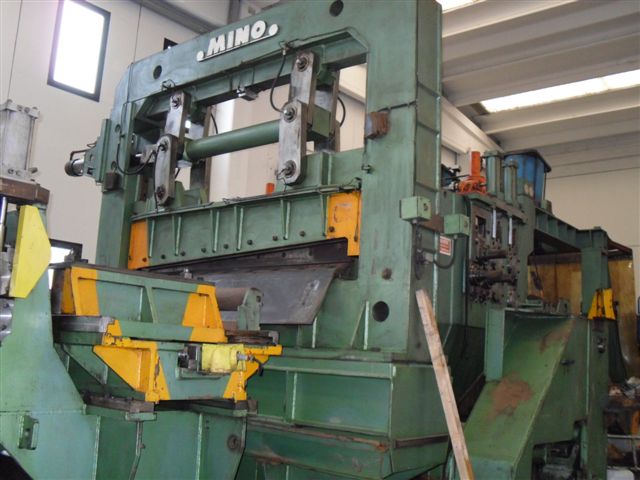

Linea di taglio MINO 2.000x10mm codice prodotto: 7615

Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
Linea di taglio MINO 2.000x10mm
 scorri le foto orizzontalmente

Dati tecnici:

LINEA DI TAGLIO LONGITUDINALE
SLITTING LINE
2.000 x 10 “M I N O”
DATI TECNICI THECNICAL DATA
Larghezza nastro Coil wide : 2.000 mm
Peso rotolo Coil wheigt : 30 TON
Spessore Min/Max Min/Max Thickness : 1,5 – 10 (12) mm
Diametro alberi slitter Shaft diameter slitting head : 320 mm
Diametro int. coil I.D. coil : 610
Diametro esterno coil O.D. coil : 2.200 mm
Tipo di materiale Type of material : Fe
Velocità linea Speed Line : 150 Mt/min.
Senso di lavoro Work direction : DX – SX
COMPOSIZIONE LINEA COMPOSITION LINE
- Rampa di stoccaggio fissa - Fix coil ram
- Postazione motorizzata reggia - Motorized station for strapping
- Culla di carico - Coil car
- Aspo devolgitore - Decoiler
- 3° Supporto mandrino - 3° Support for mandrel
- Ponte di ingresso - Entry frame
- Premirotolo - Snubber roll
- Pinch-roll - Pinch-roll
- Tavola telescopica - Telescopic table
- Raddrizzatrice - Straightner
- Cesoia ghigliottina - Guillotine shear
- Guide laterali - Side guide
- Testa slitter senza motorizzazione - Slitting head whitout gear box
- Tranciasfrido - Scrap chopper
- Aspo avvolgitore - Recoiler
- 3° Supporto mandrino - 3° Support for mandrel
- Culla di scarico - Exit coil car
Aspo Devolgitore Motore C.C. 90 Kw
Gruppo introduzione Raddrizzatrice Motore C.C. 110 Kw
Tranciasfrido N°2 Motori C.C. 60 Kw cad. + n°1 Motore C.A. 25 Kw
Testa Slitter Motore C.A. o C.C. come si vuole perché mancante 200 Kw
Avvolgitore N°1 Motore C.C. 205 Kw

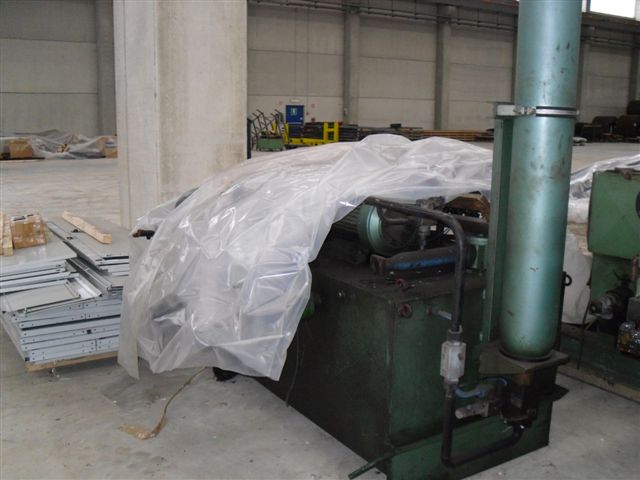

Centrale idraulica 45 Kw
spessore minimo 1mm
