Tornio verticale TIGER ALESAMONTI
Codice di riferimento: 7711
Immagini del prodotto:
Dati tecnici:

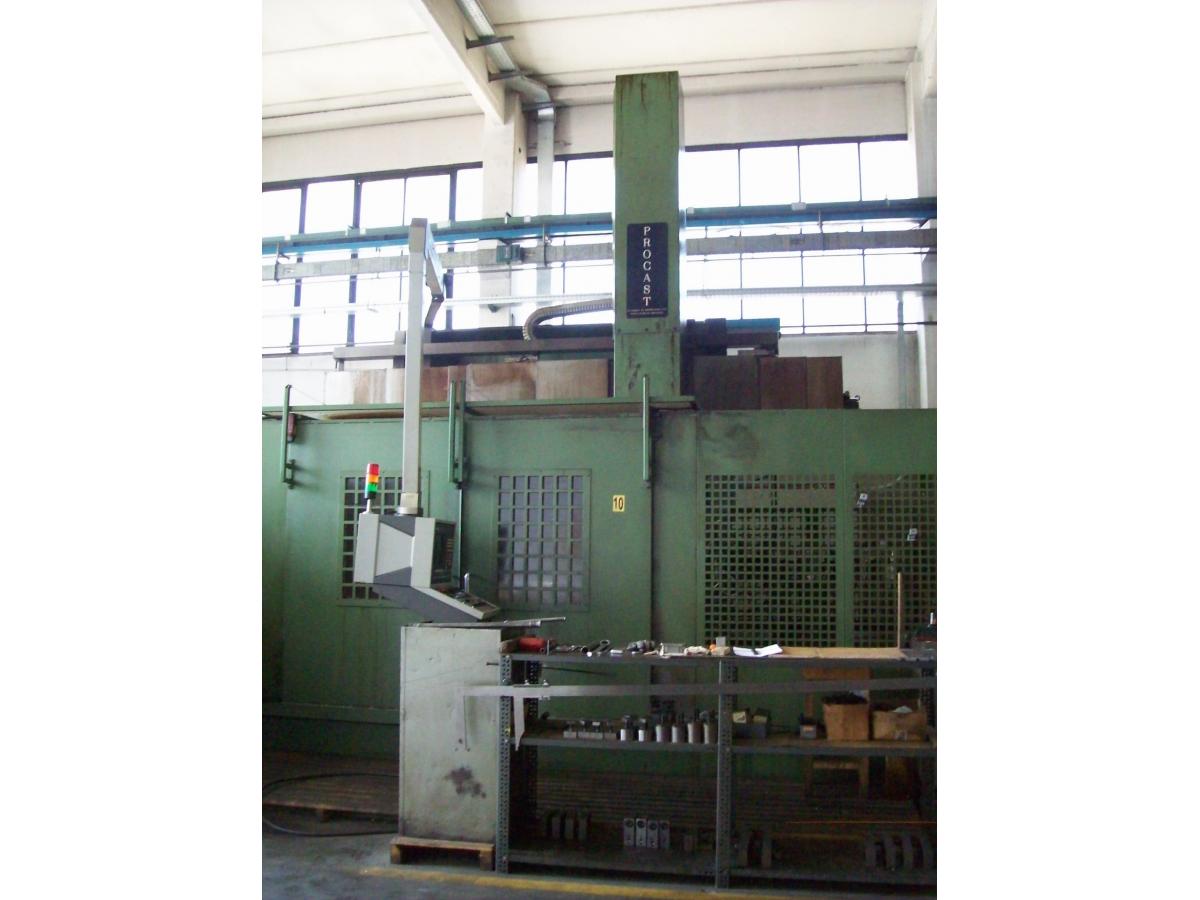

TORNIO VERTICALE PROCAST
VBM 18.23
DIAM.TAVOLA MANUALE mm 1800
MAX. diam. Tornibile 2200 mm.
MAX diam. Passaggio 2300 mm.
MAx carico ammesso 6 Tonnellate
MAX distanza tra naso mandrino e RAM 1320 mm.
Velocita' tavola :
N° camme velocita' n° 2
Giri MAX mandrino 250 giri/min.
Tipo cuscinetto mandrino TIMKEN dia.914 mm.
Potenza motore mandrino KW 50
TRAVERSA MOBILE:
Distanza tra posizione fissa e traversa 200 mm.
Corsa massima dalla traversa 800 mm.
Posizioni Utensili in magazzino n°12
CARRO VERTICALE :
Sezione slittone 220X230 mm.
Corsa verticale slitta RAM (Asse Z) 950 mm.
Corsa orizzontale slitta (Asse X) 2050 mm.
Diametro min. alesaggio 345 mm.
Coppia motori asse X e Z 27
Diametro viti a sfera asse X e z 63X10mm.
velocita' di rapido 10000 mm/1

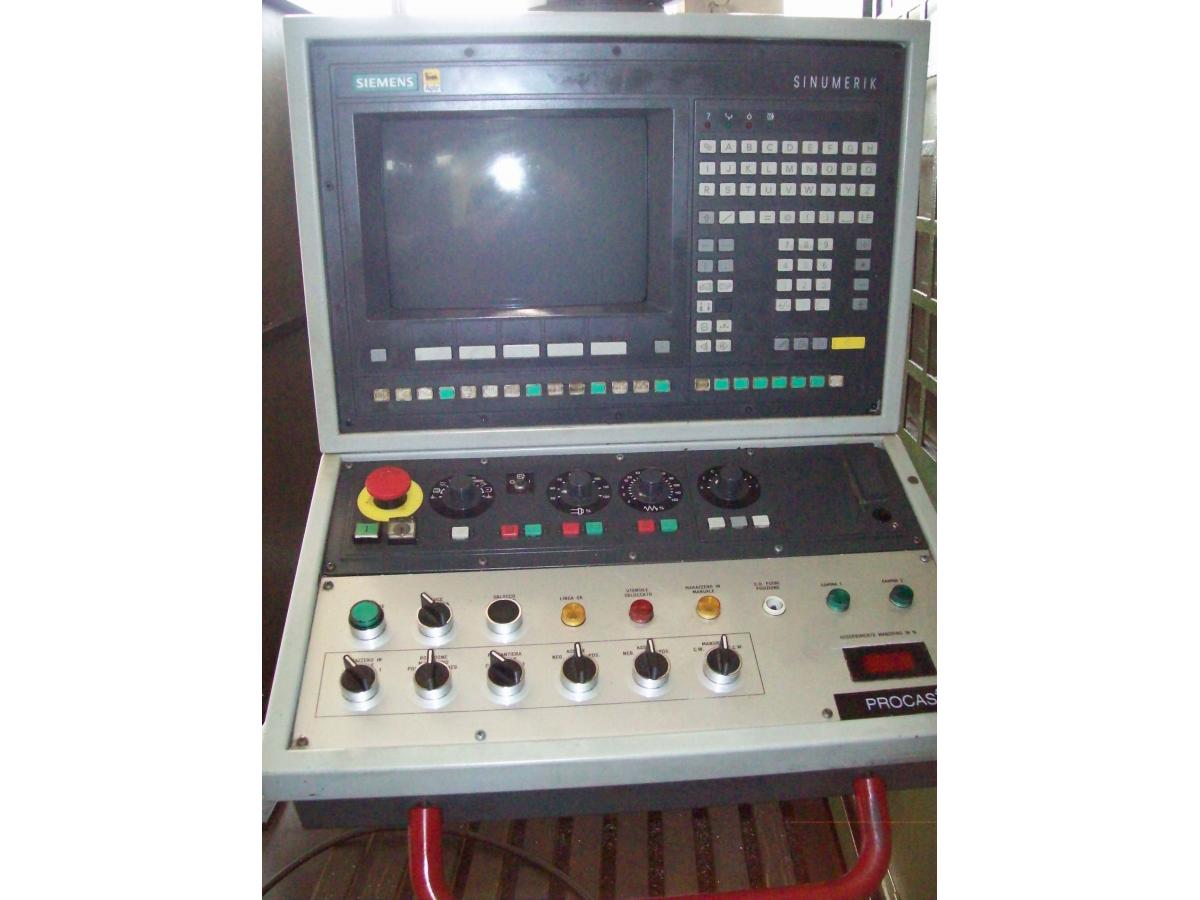

Controllo SINUMERIK 820T SIEMENS
SE INTERESSATO ALLA VISIONE 3498779032
UNA TIGER TAF4 ANNO 93
TIGER :
mandrino cono iso 40 con motore cc
n.2 camme a potenza costante comandata da CN
GIRI AL 1' 50-4000 CANOTTO FISSO
DIMENSIONI TAVOLA PORTAPEZZO MM. 1500X600
SCANALATURE A T N.4 INTERASSE MM.112
CORSE AUTOMATICHE : LONGITUDINALE MM.1200
: TRASVERSALE MM. 700
: VERTICALE MM. 1000
AVANZAMENTI DI LAVORO AL 1' MM0 : 2000
SPOSTAMENTI RAPIDI AL 1' MM. 10000
SPOSTAMENTO ASSI SIMULTANEI
CORREDO :
PROTEZIONI ANTINFORTUNISTICHE
SERIE 20 CODULI PER BLOCCAGGIO AUTOMATICO
CHIAVI DI SERVIZIO
CAMBIO UTENSILI AUTOMATICO (TIPO RUOTA)
N.20 POSTI UTENSILI
TEMPO CAMBIO UTENSILI 3"
DIAMETRO MAX UTENSILE MM.130
CONTROLLO NUMERICO SELCA S.1200 CON GRAFICA A COLORI
CONTROLLO SIMULTANEO A 3 ASSI
PER ALTRE CARATTERISTICHE CONSIGLIO DI VENIRLA A VEDERE
TELEFONAMI AL 3498779032 FABIO

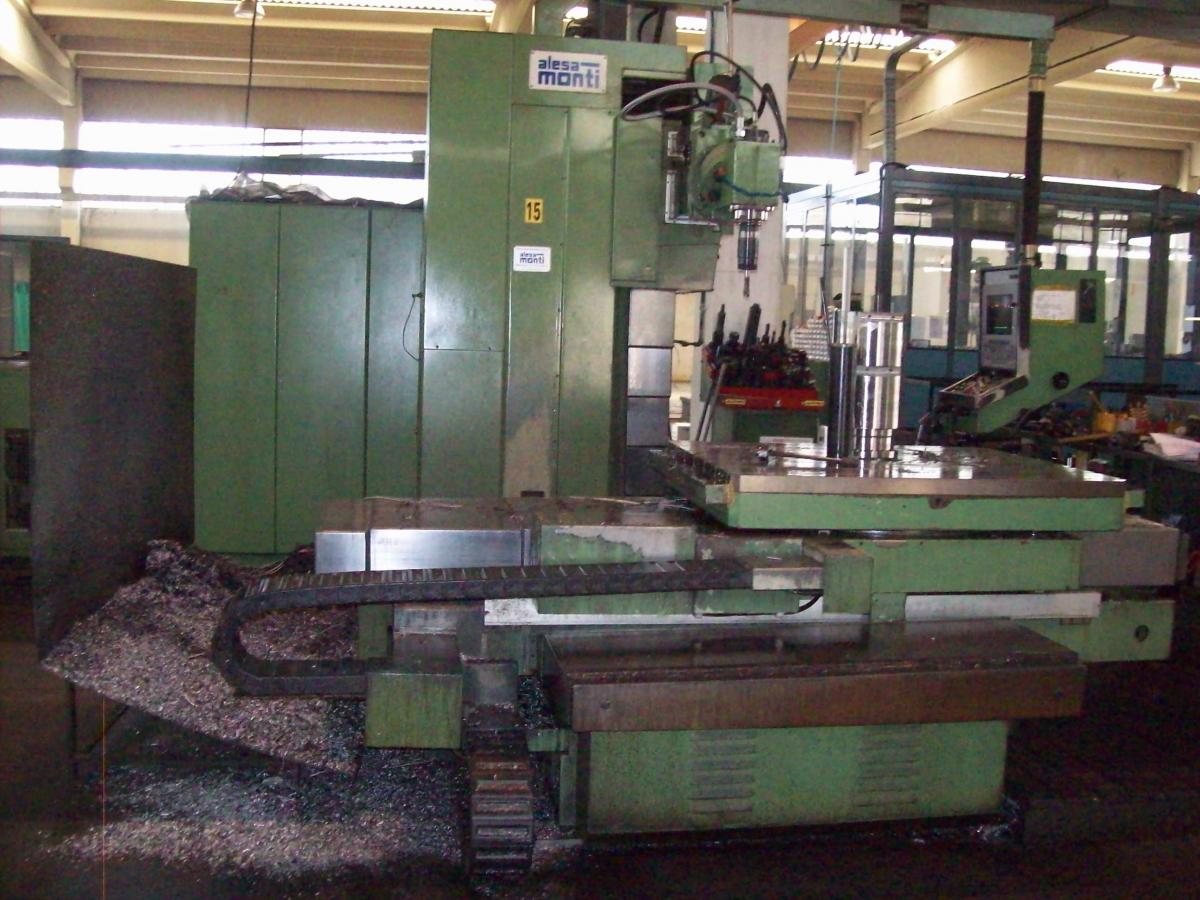

UNA MAF45 ALESAMONTI ANNO 93
ASSE X=1200 Y=1000 Z=800
CONTROLLO SELCA 1200
TAVOLA INDEXATA
TESTA CON MOVIMENTAZIONE MANUALE PER FORI INCLINATI A GRADAZIONE
UNITA' FRIGO
