tornio per assali ferroviari

Dati tecnici:







CARACTERISTICI TEHNICE DUPA MODERNIZARE

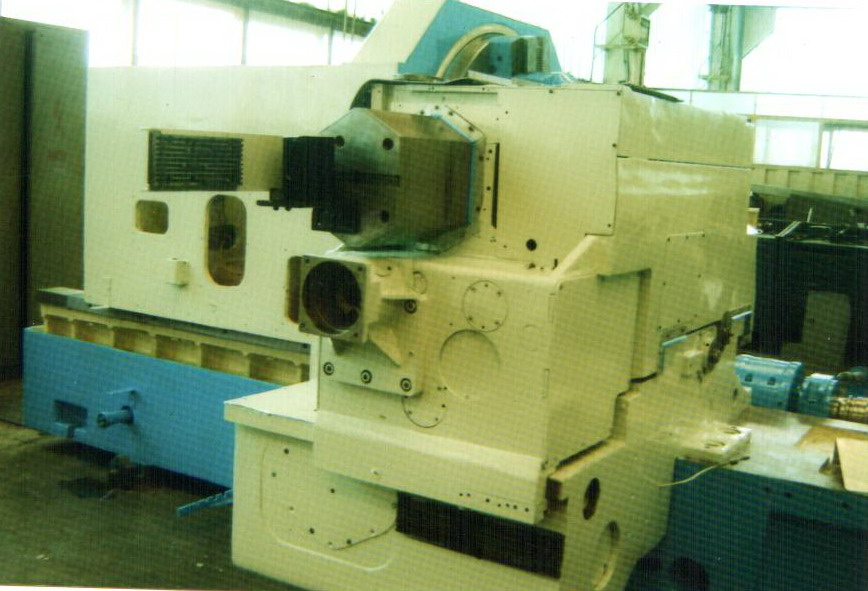

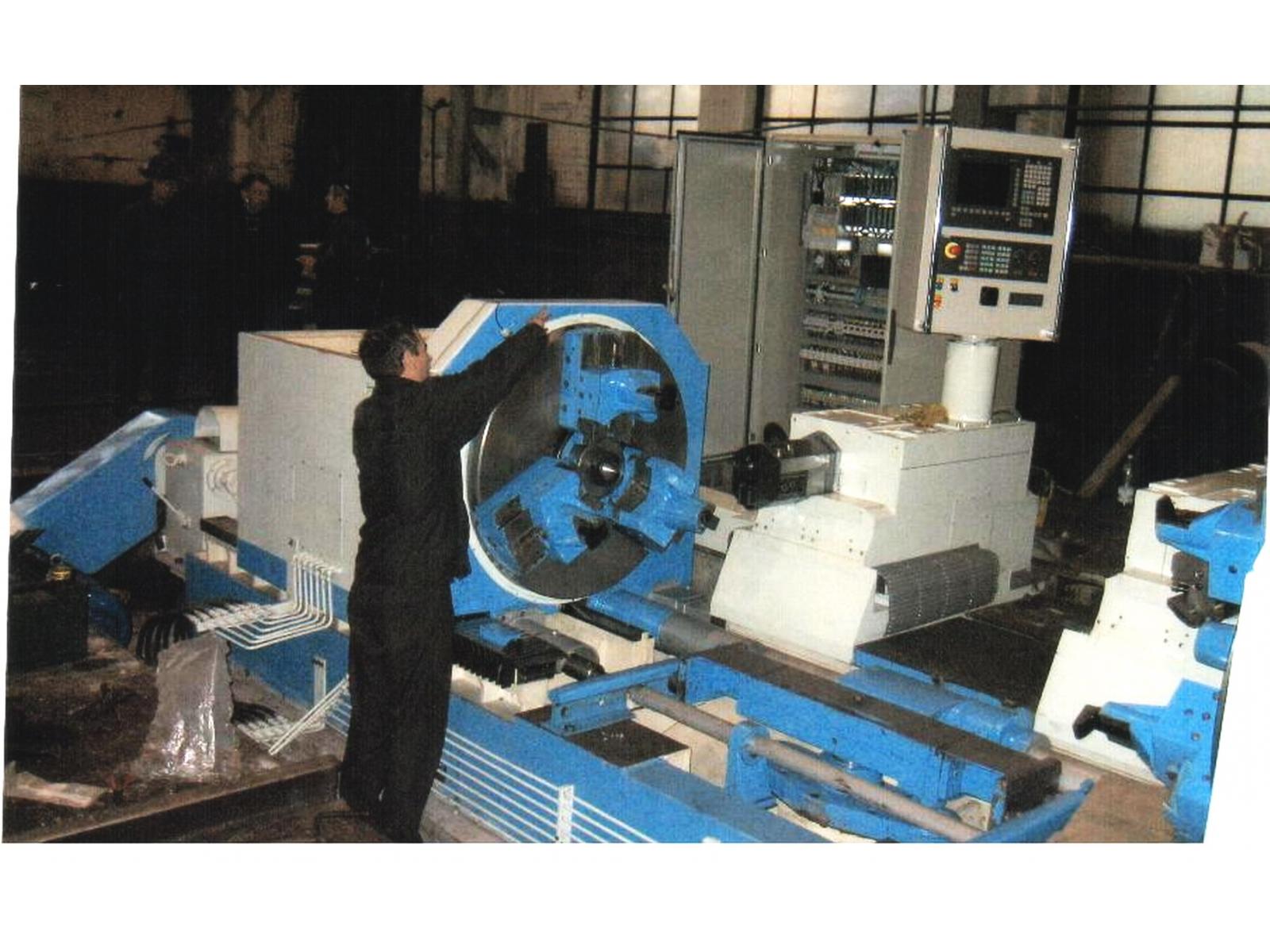

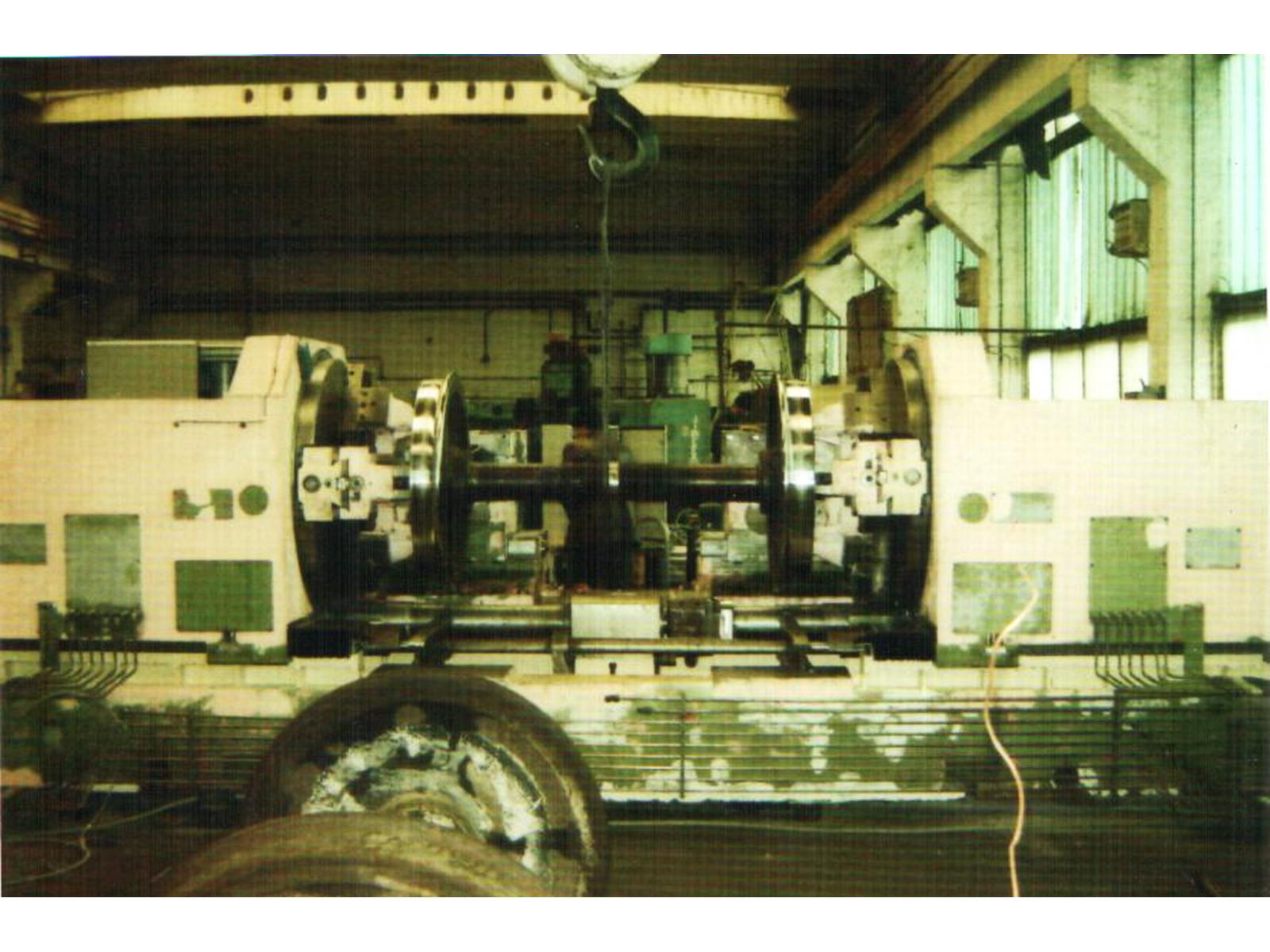

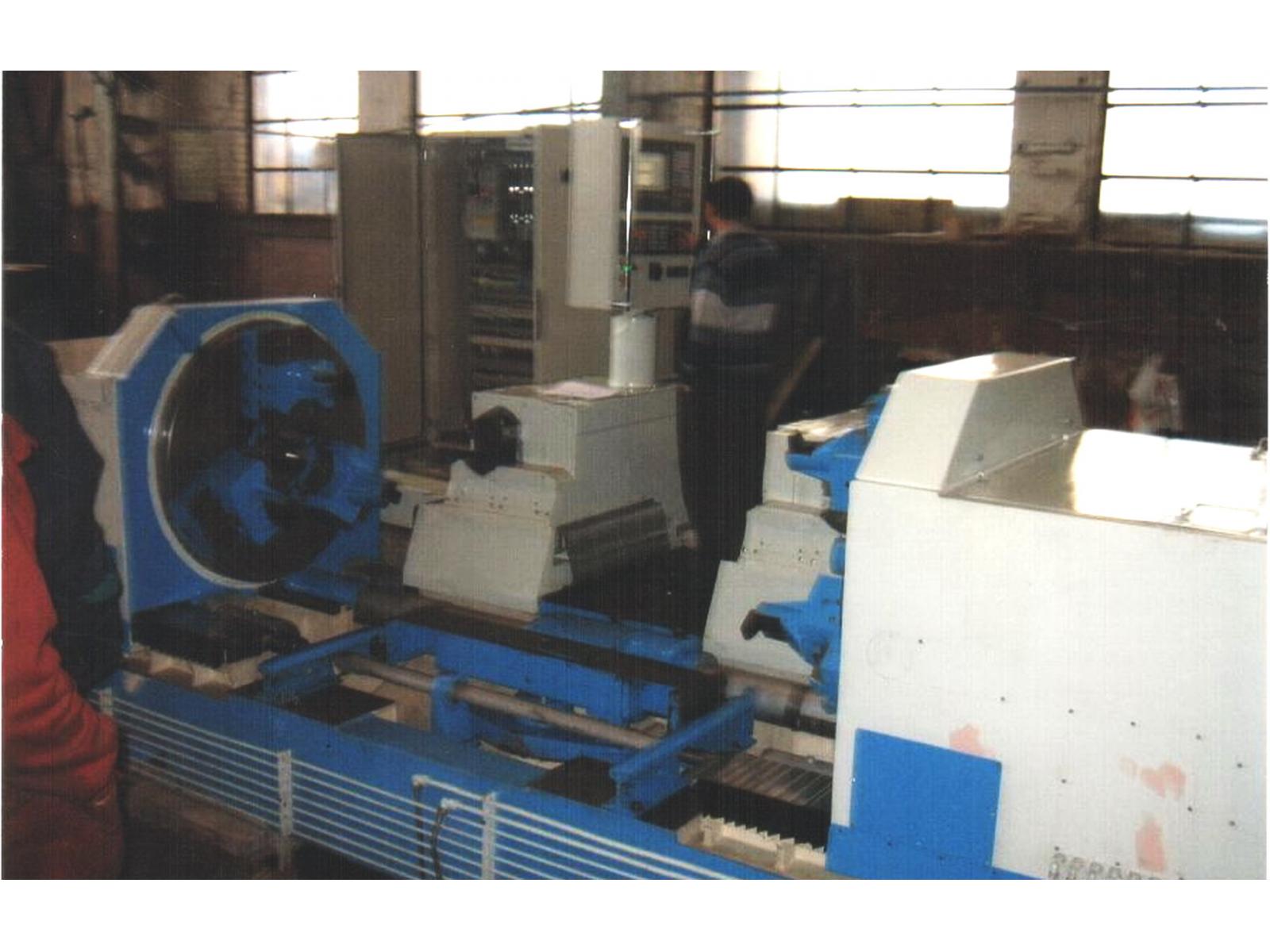

STRUNG DE REPROFILAT OSII MONTATE

Tip UBB 112/2 CNC



2.1. Ecartament 1435 mm

2.2. Lungime osie montată 2200 mm

2.3. Diametru de strunjire 600 – 1400 mm

2.4. Lăţime bandaj max. 160 mm

2.5. Turaţii platou

• gama 1 = 28,73 rpm

• gama 2 = 33,51 rpm

2.6. Avansuri

- avans de lucru pentru axele X, Z, U, W 2 – 3500 mm/min.

- avans rapid pentru axele X, Z, U, W 4500 mm/min.

2.7. Viteză deplasare lift 910 mm/min.

2.8. Viteză deplasare păpuşi 750 mm/min.

2.9. Viteză deplasare vârfuri 350 mm/min.

2.10. Motor acţionare principală 2 x 55 kW/1480 rpm (a.c.-380 V/50Hz)

2.11. Motor antrenare vârfuri 2 x 1,5 kW/1500 rpm

2.12. Motor pompă ungere 1 x 0,55 kW

2.13. Motor centrală hidraulică 1 x 3 kW/1500 rpm

2.14. Motor avans suporţi de lucru 2 x 4 kW/1500 rpm

2.15. Motor deplsare păpuşă 1 x 7,5 kW/1500 rpm



LISTA COMPONENTELOR DIN IMPORT CARE VOR DOTA MAŞINA

• tablou electric cu automat programabil SIEMENS

• lanţuri port cablu

• aparataj hidraulic (ATHOS)

• aparataj electric de joasă tensiune TELEMECANIQUE, SCHNEIDER

• componente pentru instalaţia de ungere

• convertizor de frecvenţă SCHNEIDER

• echipament CNC SIEMENS 840 D SL

• motoare de acţionare avansuri SIEMENS

• convertizoare de frecvenţă SIEMENS
