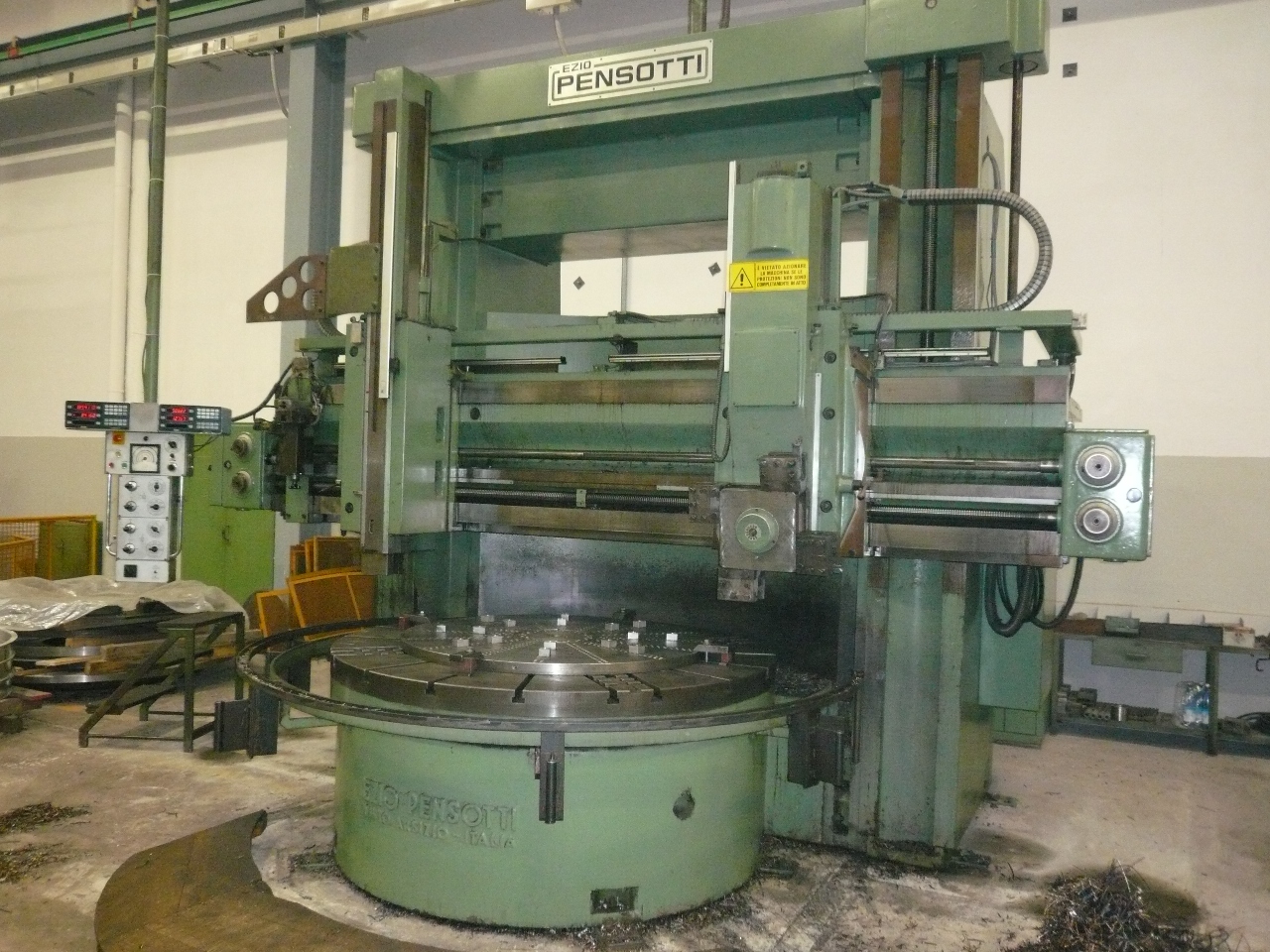

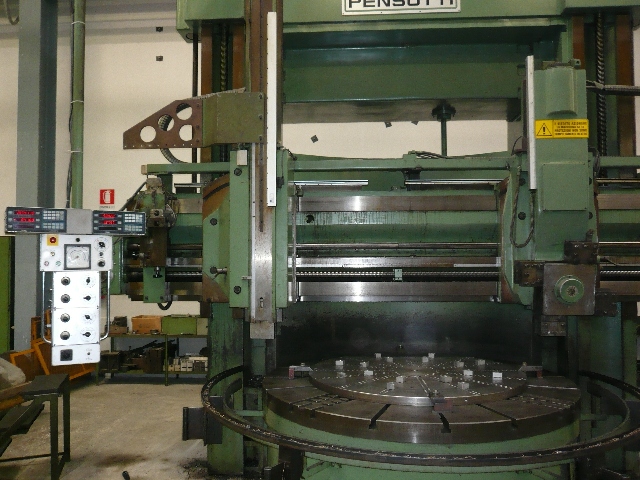

Responsabile commerciale:  | Tornio pensotti TTK 2200 Codice di riferimento: 7274 Immagini del prodotto:  Dati tecnici: | FORNITURA TORNIO REVISIONATO Modello Marca : PENSOTTI : TTK 2200 | Diametro della tavola mm 2050 - Diametro mass. a tornire con carro portautensili verticale mm 2700 - Massima altezza a tornire sulla tavola mm 1600 - Corsa verticale ram mm 1200 - con motore a corrente continua g/1’ 2,5 Velocità rotazione tavola – gamma a variazione continua, ‐128 - Avanzamento rapidi lavoro mm/1’ 10.000 - Avanzamento rotazione mandrino mm/1’ 6.000 - Motore principale a corrente continua HP 65 - Attacco portautensili idraulico automatico Coromant Capto C6 - CARATTERISTICHE TECNICHE Basamento in ghisa con piattaforma a 4 griffe Sistema di misura integrato sui motori Cambio gamma con selezione automatica in funzione della SPEED Coperture telescopiche Carenatura di protezione Evacuatore trucioli con vasca per liquido refrigerante con pompa 6 bar Pannello comandi mobile per facilitare la preparazione della macchina Portautensili con aggancio idraulico per utensili Coromant Capto C6 CNC Controllo numerico Siemens 840 D SL – Solution Line completo di: - frontale per pannello operativo Sinumerik OP 010C; 10,4" TFT (640x480) con tasti meccanici
- pulsantiera macchina Sinumerik MCP 483C IE, larghezza 19", tasti meccanici, 22 mm arresto di emergenza
- Sinumerik PCU 50.3
- Sinumerik 840DI/840D/SL Software HMI Advanced per Pcu versione SW 7.5; 6 lingue (IN, TED, FR, IT, SP, CHIN. SEMPL.); su hard
- Sinumerik 840D SL NCU 720.2 con PLC 317
- Sinumerik 840D SL NCU 710.2 con PLC 317
- Sinumerik 840D SL Software di sistema NCU 31 assi con HMI
‐C CM370, 1,5 GHZ, 1 x 512 MB Ram DC 24 V Windows XP Professional for embedded (winxp pro embsys) ‐disk della PCU licenza singola ‐2DP memoria utente: CNC 3MB, PLC 512KB dissipazione calore interna ‐2DP memoria utente: CNC 3MB, PLC 512KB dissipazione calore interna ‐Embedded, 6 lingue (IN, TED, FR, IT, SP, CHIN. SEMPL.) Software 1.5 su CF‐Card con licenza C12, licenza per ulteriori 2 canali di lavorazione A06, licenza per ulteriori 6 assi/mandrini B03, licenza per ulteriori 3 assi di posizionamento/mandrino ausiliario In alternativa e a parità di costo è possibile l’ applicazione del CN Heidenhain 620 Digitale Manual Plus Nr. 1 Apparecchiatura elettrica IP54 completa di condizionatore, organi di potenza e protezione quali: teleruttori, relè, fusibili, rak azionamenti assi e mandrino e unità centrale del controllo numerico. Nr. 1 Pannello comandi per nuovo CNC Siemens 840D. MOTORI E AZIONAMENTI ASSI Nr. 1 Motori asse Siemens per i movimento trasversale Nr. 1 Motori asse Siemens con freno per i movimento verticale Nr. 1 Rak azionamenti assi con alimentatore e schede regolazione AZIONAMENTI MANDRINO AZIONAMENTI MANDRINO Nr. 1 Azionamento Mentor per gestione motore mandrino Nr. 1 Serie cavi per cablaggio a bordo macchina. Nr. 1 Serie catene portatavi. FORNITURA MECCANICA Nr. 1 Vite a ricircolo di sfere diam. 63 P=10 per asse "X1" completa di doppia chiocciola precaricata; Nr. 1 Vite a ricircolo di sfere diam. 50P=10 LF=1500 ca. per asse "Z" completa di doppia chiocciola precaricata; Nr. 2 Supporti completi di cuscinetti a contatto obliquo per rotazione viti; Nr. 2 Supporti motore completi di pulegge e cinghie HTD; Nr. 1 Centralina di lubrificazione assi; Nr. 1 Centralina Idraulica Nr. 1 Serie ripartitori a pistone per lubrificazione asse "Y" e "X"; Nr. 2 Sistema di bilanciamento idraulico per ram Nr. 2 Coperture telescopiche asse X Nr. 1 Dispositivo bloccaggio utensile Capto C6 Coromant Nr. 1 Carenatura protezione zona lavoro Nr. 1 Evacuatore trucioli SISTEMA DI MISURA Nr. 1 Sistema di misura angolare applicato al mandrino per taglio costante Nr. 1 Sistema di misura assi integrato sui motori TRASFORMAZIONE MECCANICA Smontaggio di tutte le parti Lavorazioni su macchine utensili traversa per predisposizioni attacchi viti a ricircolo di sfera e supporti motori Rettifica traversa Rettifica ram Verifica geometrica spalle ed eventuale raschiettatura Lavorazione su macchina utensili e preparazione per sostituzione materiale antifrizione su carro trasversale Applicazione materiale antifrizione su controguide di scorrimento Adattamento geometrico mediante raschiettatura Revisione gruppo cambio gamme di velocità con sostituzione cuscinetti Verifica gruppo cuscinetti centraggio mandrino ed eventuale precarica Modifica impianto di lubrificazione interna al cambio gamma Rifacimento impianto lubrificazione Applicazione viti a ricircolo di sfere Montaggio raschiatori su tutte le guide a strisciamento Applicazione motori assi Applicazione sistema di bilanciamento ram Applicazione carenatura integrale protezione zona lavoro Evacuatore trucioli a tappeto Verniciatura Ral da definire Assemblaggio di tutta la macchina e collaudo TRASFORMAZIONE ELETTRICA Applicazione C.N.C. Siemens/Heidenhain Cablaggio da apparecchiatura elettrica a bordo macchina. Collegamento nuova apparecchiatura. Collegamento motori assi, pannello pensile. Collegamento ai vari servizi (finecorsa, elettrovalvole, ecc.) PROGETTO ELETTRICO ED ELETTRONICO Progetto software ed hardware. Esecuzione schemi elettrici. Stesura logica di macchina MESSA IN SERVIZIO E COLLAUDO Il collaudo sarà eseguito c/o la Vs. officina, l’esito positivo dello stesso è da intendersi come data di consegna della macchina. ATTACCHI PER PORTAUTENSILI Nr. 2 Sistemi di bloccaggio idraulico portautensili verticale orizzontale, tipo Capto C6 FORNITURA A CARICO CLIENTE: Fondazioni e opere murarie. Mezzi di sollevamento. Trasporti. Portautensili. Allacciamenti elettrici pneumatici e idraulici alle reti dell’azienda. Garanzia: Durante tale periodo il costruttore si impegna, a proprie spese (pezzi, spedizione, manodopera), a sostituire i componenti che risultassero difettosi e a rimuovere le anomalie di funzionamento legate al prodotto così come venduto ed installato. Saranno a carico dell’utilizzatore le spese per rimborso chilometrico, pedaggio autostradale, vitto e alloggio. Per il controllo numerico vale la garanzia data dal costruttore. La garanzia non copre interventi di sostituzione componenti o rimozione anomalie qualora gli stessi siano causati da un uso della macchina non consono alle istruzioni date e contenute nel manuale d’uso e manutenzione del prodotto. Il costruttore riconosce un periodo di garanzia di 12 mesi dall’accettazione c/o lo stabilimento del cliente finale (utilizzatore). Resa: Franco ns. officina su camion APPARECCHIATURA ELETTRICA Magazzino Utensili Posti totali N° 12 (8 Posti Verticali‐ 4 Posti Orizzontali) << 2 / 21 in Torni verticali >> |
