spianatrice MCKAY
Codice di riferimento: 8356
Immagini del prodotto:
Dati tecnici:
DATI TECNICI SPIANATRICE MCKAY
CULLA DI CARICO
Larghezza culla: mm 750
Diametro esterno max nastro con braccio alzato mm 1850
Diametro esterno min nastro con braccio abbassato mm 1320
Corsa verticale culla mm 800

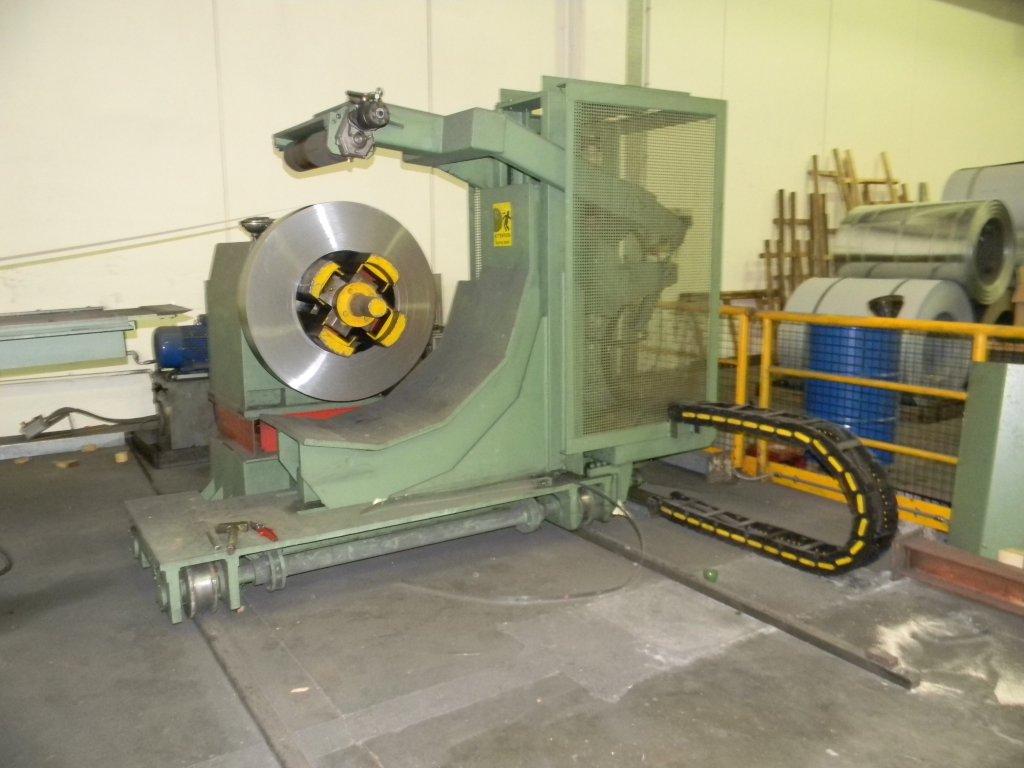

ASPO SVOLGITORE
Diametro mm 500
Larghezza mm 600
Portata tons 3
Freno a disco diam mm 500 con freno Re

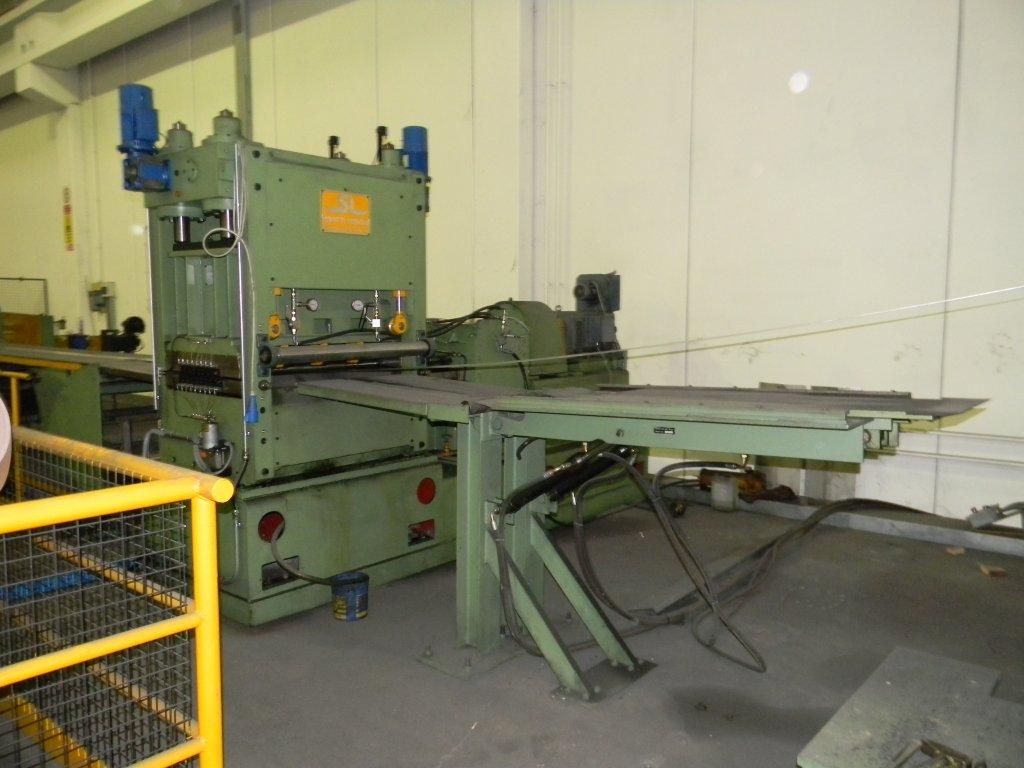

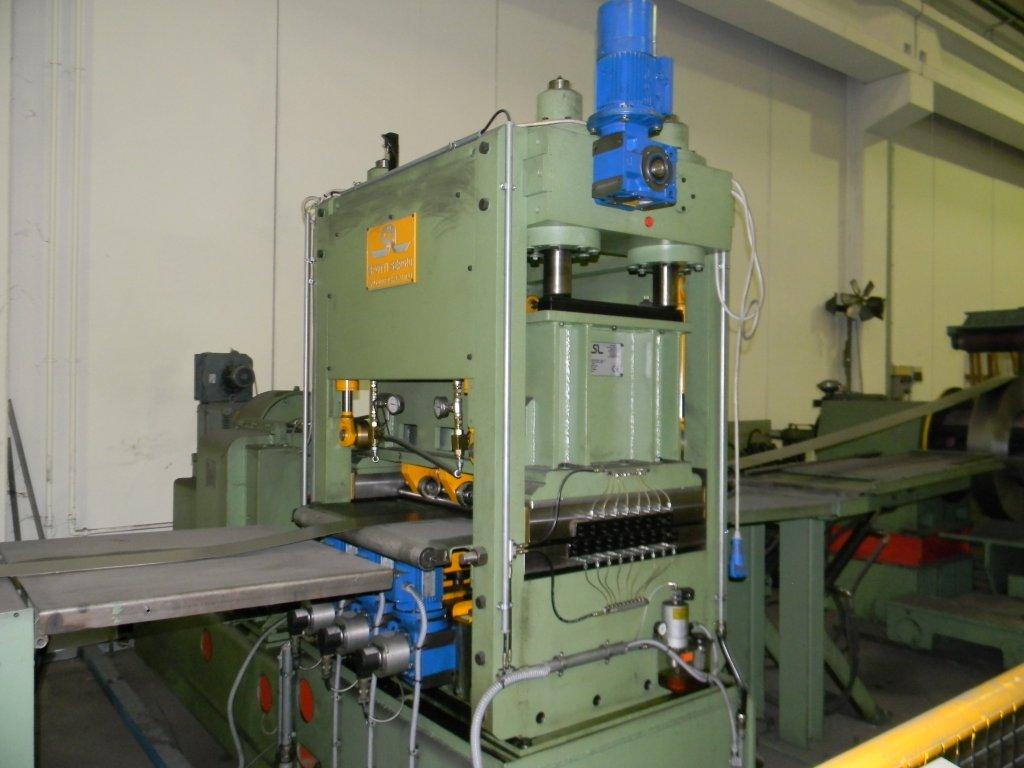

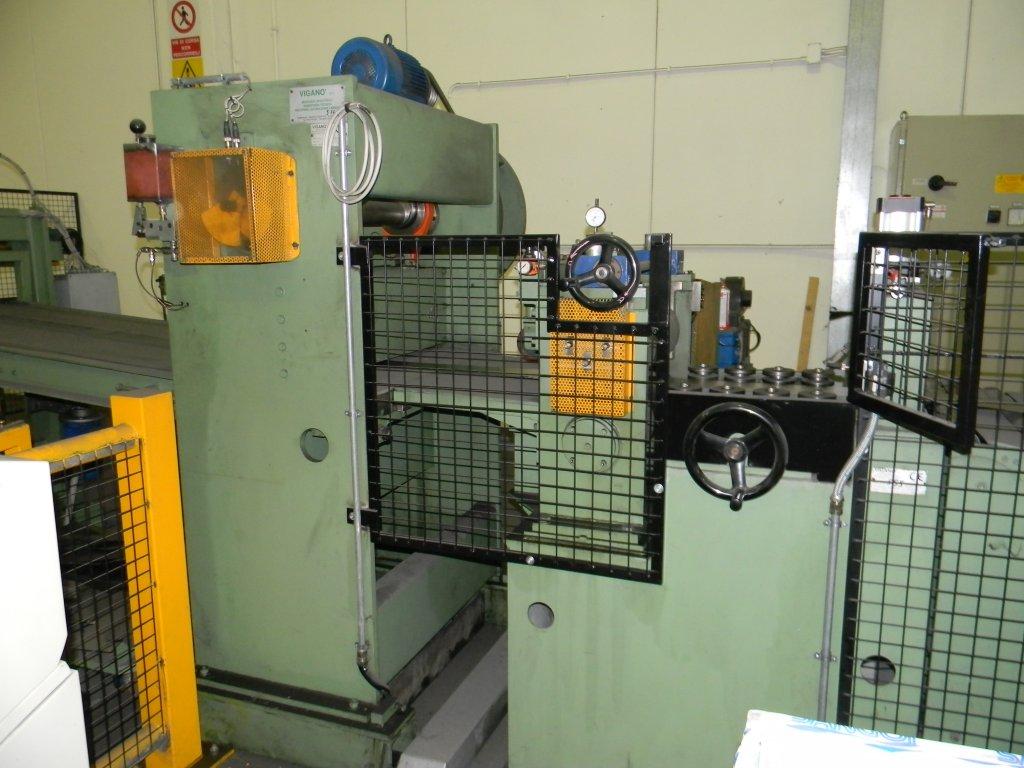

SPIANATRICE MCKAY
N° rulli: 17
Diametro rulli: mm 37
Lunghezza rulli: mm 930
Riduttore McKay 1/17
Riduttore Falk modello SC1-02 A 5 RPM 1500/443
Motore SICME TIPO P160 S2/PVA/B3 37 KW 1750 giri 440 V 97 A Ecc separatore 220V 4 A
PINCH ROLL INGRESSO CESOIA
Diametro mm 220
Lunghezza mm 700
Motore Lenze Tipo MDFQARS-22 360 V 50H2 1420 GIRI 10,6 KW 26 5 A

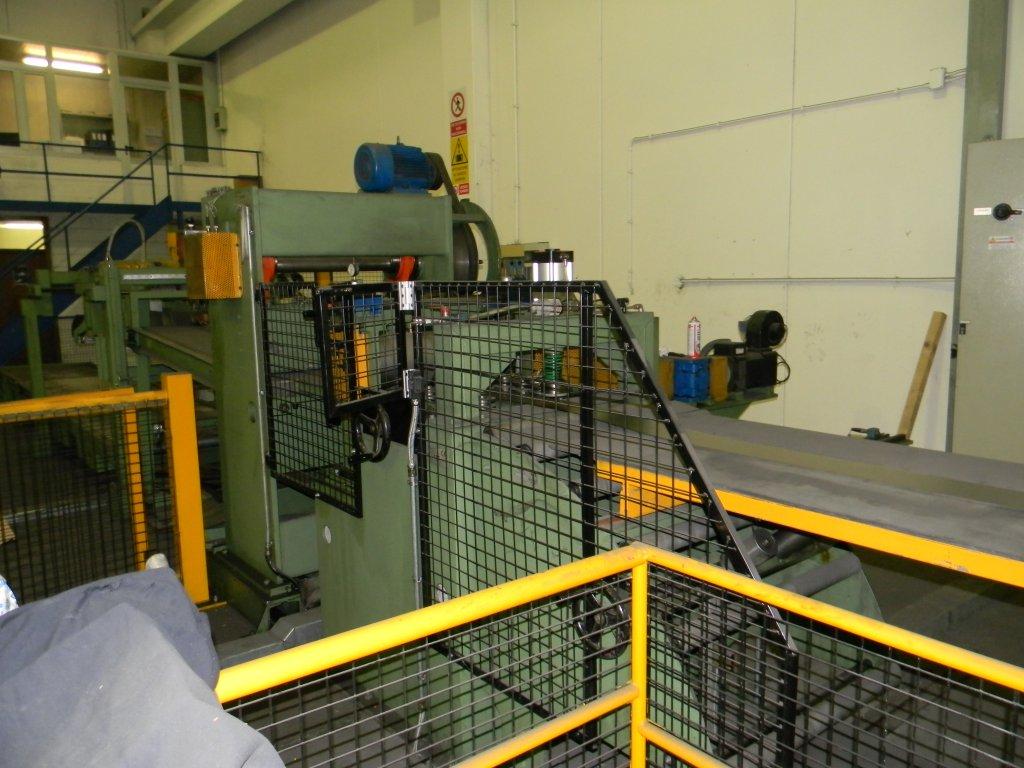

CESOIA
Lunghezza lama 900 mm
Motore KONCAN Tipo Az 132 N 8B3 400 V 7,3 A 3 KW – 50 HZ
Frizione Coremo N180235

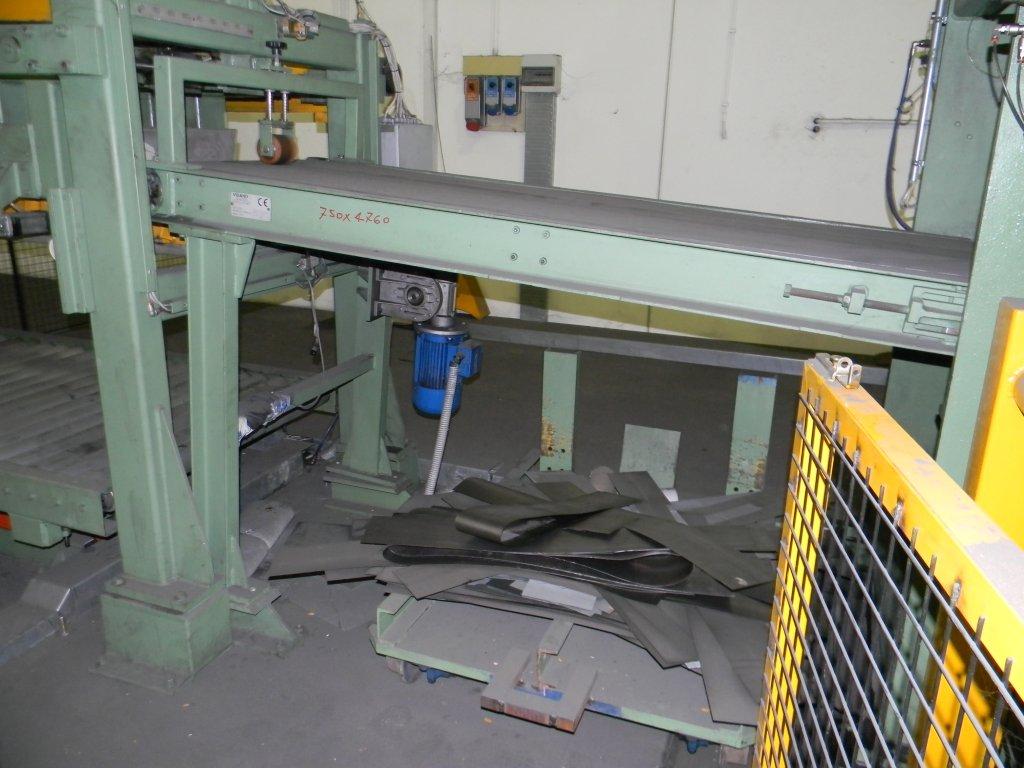

PAREGGIATORE
Lunghezza mm 2050
Motori laterali ABB 420 – 380 V 50 HZ 1400 GIRI KW 0,25 A 1,90 – 1,10
Motore testa ABB 420-380 V 50 HZ 1360 giri Kw 0,18 A 1,30 – 0,75
DATI TECNICI MATERIALE LAVORABILE
Peso max coil: 3 tons
Spess. min: 0,4 mm
Spess. max: 1,5 mm
Larg min 100 mm
Largh max 620 mm
Lunghezza min 200 mm
Lunghezza max 2050 mm
Tolleranza Lung 0,5 mm
Portata max impacc. 2 tons
H pacco totale 590 mm
