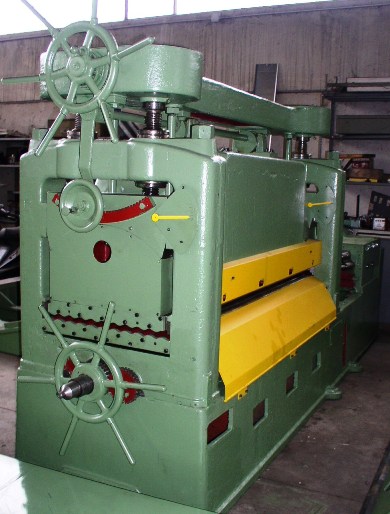

SPIANATRICE PER SPESSORI 0,5 : 2,5 mm. TIPO "QUARTA" LISSE' USATA REVISIONATA
Ha la funzione di spianare entro limiti di tolleranza accettabile il nastro prima del taglio per ricavare il foglio.Essa viene usata per nastri laminati a caldo aventi spessore 0,5 : 2,5 mm. (con acciaio al carbonio). Robusta struttura lavorata, formata da una parte inferiore fissa, ove sono alloggiati tutti i rulli inferiori e una parte superiore mobile, ove sono alloggiati tutti i rulli superiori.

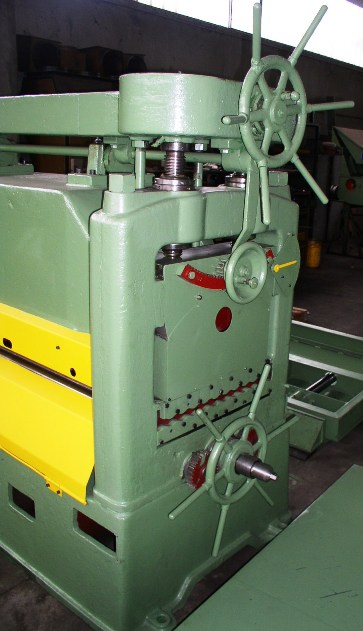

La parte superiore è regolabile :
- Verticalmente alto – basso
- Trasversalmente destra – sinistra
- Longitudinalmente (avanti - indietro)
Tutte le regolazioni, si ottengono a mezzo di leveraggi manuali.

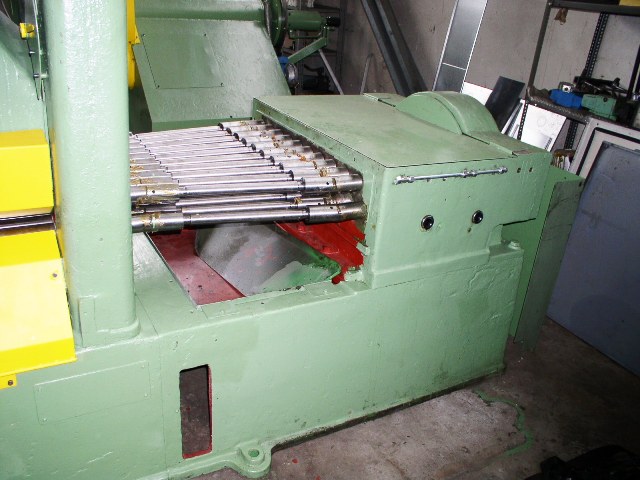

Tutti i rulli di lavoro, montati su boccole sintetiche, sono motorizzati da motore in corrente continua.
La trasmissione del moto è ottenuta a mezzo di giunti cardani.
La lubrificazione è forzata. Tutti i rulli di lavoro sono supportati da 3 + 3 banchi di controrulli.
Caratteristiche tecniche:
Ø Capacità di lavoro 0,5 ÷ 2,5...................................... mm.
Ø Lunghezza utile dei rulli 1.800........................................... mm.
Ø Serie di controrulli (superiori e inferiori) 9 + 9 a vite Ø 60........................ mm.
Ø Numero dei rulli di lavoro superiori 10
Ø Numero rulli di lavoro inferiori 11
Ø Regolazione controrulli inferiori a mezzo leveraggi manuali
Ø Totale rulli di lavoro 21
Ø Diametro dei rulli di lavoro 60 mm.
Ø Potenza del motore principale 35................................................ Kw C.C. (motore escluso dalla presente offerta)
Ø Potenza dei motori per le regolazioni 2.................................................. Kw
