Dati tecnici:

PRO-003135



Dati tecnici:





·       Spessore                                                  1,5  mm max (1,5 inox su 1 mt)

·       Materiali lavorabili                                      lamiera preverniciata, zincata, plastificata

·       Potenza                                                    40 Ton.

·       Tempo di realizzazione di un pannello variabile secondo i tipi di pieghe

·       Possibilità di eseguire pieghe negative e positive; possibilità di variare spessore del materiale e eseguire piegature schiacciate

·       Capacità e tipologia di piegatura (come da dis. allegati)

·       Foglio max.                                                           2700x1300

·       Foglio min.                                                500x250

·       Dimensioni                                                - larghezza 5500mm

- lunghezza 5650mm

- altezza 2575mm















Composizione linea:





1.      MANIPOLATORE                                                                cod. 406 407

·       con bloccaggio della lamiera

·       2 assi controllati (rotazione e avanzamento di piegatura)

·       movimenti comandati da motori tipo brushless su viti a ricircolo di sfere





Descrizione:



Questo manipolatore blocca la lamiera su una posizione determinata e comandato da controllo esegue lo spostamento trasversale.

Finita la prima serie di piegature esegue il giramento del pezzo normalmente a 90° per eseguire la seconda serie di piegature.





Composizione:



-          struttura base in carpenteria saldata fissata a pavimento

-          sopra alla base scorre un carro in carpenteria saldata

-          carrello superiore scorrevole su guide temperate diam. 50 con vite a riciclo di sfere

-          motore Brushless di spostamento trasversale 18,6mm

-          velocità max circa 7 Mt/min

-          carrello a due bracci con presa di testa

-          corsa max manipolatore 1700mm

-          in testa al manipolatore abbiamo una morsa di bloccaggio e giramento

-          velocità di rotazione 5giri/min

-          motore Brushless per giramento 2,84 NM

-          riduttore di precisione

-          bloccaggio con cilindro pneumatico

-          altezza di lavoro circa 1000mm

-          dimensioni                  -altezza 1850mm

-larghezza 750mm

-lunghezza 4250mm

-          precisione di risoluzione +- 0,1mm

































BANCO DI SOSTEGNO E CENTRAGGIO





Funzione:

Banco di supporto con fibre per evitare il rumore della lamiera quando viene traslata per la piegatura.



Composizione:

-          struttura in carpenteria saldata con piastre di fissaggio a pavimento

-          guaine di supporto per strip lunghezza 1000mm

-          tavole apribili per passaggio persona larghezza 550mm

-          cilindri pneumatici per centraggio lamiera (escludibili)

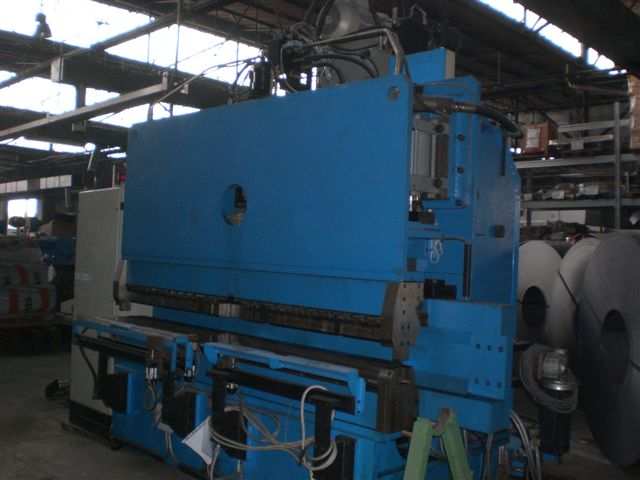

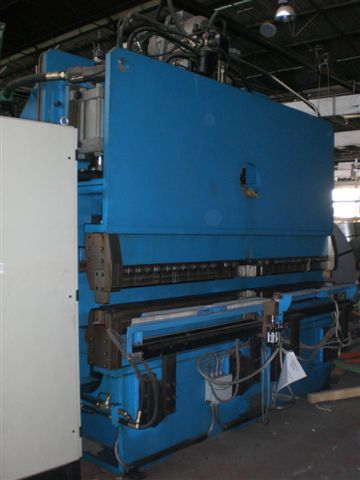

2.      PIEGATRICE                                                                       cod. 408

·       movimento di piegatura idraulico con controllo da servovalvole

Descrizione:



Sistema di piegatura flessibile con possibilità di fare diverse tipologie di piegatura con un cambio rapido e programmata per piegature sia positive che negative.

Per eseguire un pannello è necessario fare una prefazione macchina, preparando le scarpette di piegatura al lato più lungo che verrà eseguito dopo la piegatura più piccola.





Composizione:



-          struttura in carpenteria saldata e stabilizzata

-          fissata a pavimento con piastre e tappi

-          sulla struttura base abbiamo fissato sia il premilamiera(A) che l’utensile di piegatura(B)



Premilamiera

-          piastra fissa inferiore con utensile di piegatura a settori

-          piastra superiore mobile su colonne diam. 80mm cromate a spessore

-          spostamento tramite cilindri idraulici diam. 160mm

-          utensili in acciaio temperati a induzione

-          bloccaggio utensili tramite viti





Utensile di piegatura

-          struttura completamente in acciaio con utensili di piegatura a forma di C per poter eseguire sia pieghe positive che negative

-          scorrevole su colonne cromate diam. 80mm

-          cilindri idraulici di lavoro diam. 125mm

-          utensili in acciaio temperati a induzione

-          tale utensile di piegatura è montato su un dispositivo a bielle per permettere lo spostamento trasversale, in pratica per il cambio di spessore e per le piegature sottosquadra

-          motore brushless 8,34 NM per regolazione spessore e sottosquadra (con spostamento max 15mm)



Dati generali piegatrice:



-          altezza                                               circa 2550mm

-          larghezza                               circa 1400mm

-          lunghezza                              circa 2800mm

-          altezza piega max.                100mm

-          piega verso interno max.       60mm

-          piegatura utile                        2500mm

-          spessore max.                                   1,5mm

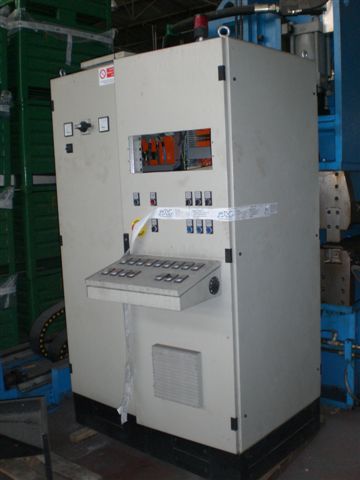

3.      PULPITO DI COMANDO CON IMPIANTO ELETTRICO cod.  251-252



4.      CANALA ELETTRICA                                                                     cod. 192



5.      PLC + CONTROLLO NUMERICO                                                cod. 177



6.      IMPIANTO IDRAULICO                                                                  cod. 295







CONSEGNA :             con aggiunta, prevista a 6 mesi





TRASPORTO :                     A mezzo Vs. automezzo o corriere di Vs fiducia.



COLLAUDO:              Il collaudo con materiali di Vs  fornitura verrà effettuato

                                    presso la ns. officina di  Salzano alla presenza di Vs tecnici.



GARANZIA:                 Completa per 12 mesi (presso ns fabbrica).



INSTALLAZIONE:      Esclusa.



PAGAMENTO:           30% all'ordine

                                    Saldo da concordare.



RISERVA DI

PROPRIETÀ:    Il committente accetta espressamente, in ipotesi di pagamento dilazionato, il patto di riservato dominio a favore della fornitrice.    Tutte le spese di registrazione e di trascrizione sono a carico del committente. La proprietà della merce passa al committente col pagamento dell'ultima rata di prezzo.



Sono sempre esclusi dalla fornitura se non diversamente specificato in offerta: materiali di caricamento per serbatoi o centraline oleodinamiche e idrauliche; fissaggio a pavimento, impianti frigo ecc.



Le macchine di solito non rientrano dentro le norme per il rumore c.a. 85 Decibel.

Qualsiasi barriera, box o altro per rientrare in questa norma è a Vs. carico.



Ci riserviamo di apportare delle modifiche tecniche all'offerta  al fine di migliorare o rispettare quanto da noi indicato.



Certi della Vs cortese attenzione restiamo a Vs completa disposizione per ulteriori informazioni e in attesa di un Vs cenno di riscontro distintamente Vi salutiamo.
