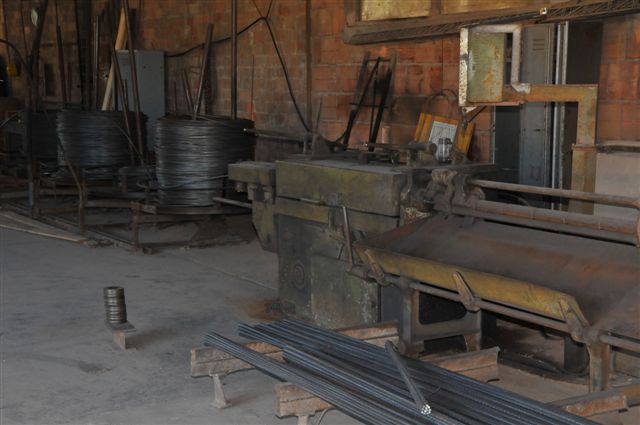

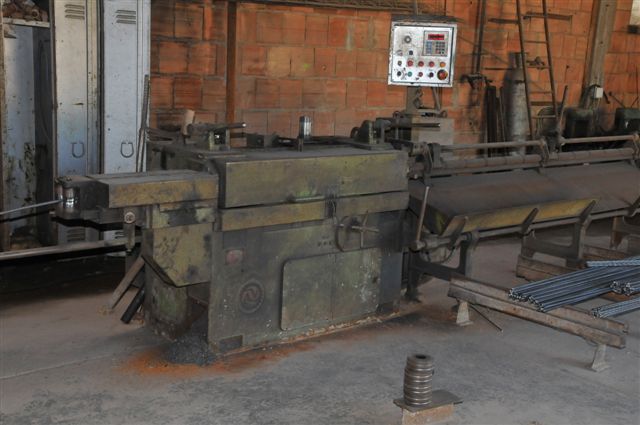

raddrizzatrice (raddrizzatura e taglio di ferro in bobine matasse tipo Feb44  - per cemento armato)

Marca costruttore:  VITARI S.p.A.

Tipo:                         NR 16 bis (encoder)

Matricola:                 14847

lunghezza banco 12500mm  + CORPO MACCHINA+ ASPI

Anno fabbricaz.:       Novembre 1990

Caratteristiche tecniche:  velocità avanzamento = 60 metri/minuto

                                         ferro liscio e nervato = da Ø 5 mm fino a Ø 12 mm

                                         lunghezza minima taglio = mt. 0,80

                                         lunghezza massima taglio = mt. 14,00

                                         potenza motore = HP 30 (con giunto idraulico)

Costituzione gruppi macchina principali: gruppo comando

                                                                                    gruppo encoder

                                                                                    dispositivo di raddrizzatura

                                                                                    dispositivo avanzamento filo

                                                                                    meccanismo di taglio

                                                                                    gruppo freno

                                                                                    gruppo bancale di raccolta

funzionamento: dopo aver infilato il ferro nel gruppo encoder (dove avviene il conteggio della lunghezza), lo si fa passare nel corpo raddrizzatore rotante, che provvisto di appositi tasselli regolabili, ne permette la raddrizzatura. L’avanzamento del filo avviene tramite 2 + 2 rulli di traino a pressione regolabile.  Dopo la raddrizzatura il ferro passa attraverso una boccola, che, sfiorando un “coltello” all’esterno della macchina lo taglia durante l’avanzamento (senza fermarsi). Le barre tagliate cadono poi automaticamente nel bancale di raccolta ricavato sui piedi di sostegno della macchina.

Il taglio delle barre viene programmato tramite varie funzioni previste sul misuratore elettronico provvisto di tasti funzione e numerici. È possibile fare la programmazione di una sola misura di taglio fino a un massimo di 45 misure (suddivise in 5 blocchi). Tramite tastiera si programma anche la correzione della precisione sulle lunghezze di taglio.
