Profilatrice per lamiera da solaio
Codice di riferimento: 5333
Immagini del prodotto:
Dati tecnici:
(Gentilissimi Signori,
Nell’era dell’economia globalizzata, è sempre più difficile e complicato soddisfare le esigenze del mercato. Bisogna raggiungere nuove mete, varcare nuovi orizzonti commerciali e fissare nuovi obbiettivi strategici, espandendo la propria attività e cooperando con la Cina.
La nostra azienda è orientata nell’importazione di macchinari per la lavorazione della lamiera: Profilatrici, centinatrici, piegatrici, taglierine e aspi.
Le profilatrici sono i nostri macchinari più richiesti, ne abbiamo vendute in Italia, est Europa e Nord Africa per le lamiere grecate, lamiere a coppo, lamiere a tegola romana oppure profili per cartongesso ed omega.
Le macchine vengono progettate secondo le richieste della nostra clientela.
Importiamo inoltre piccole piegatrici manuali con una lunghezza massima fino a 2000mm.
Per fornire un maggiore servizio e tutelare la nostra clientela tutto il materiale viene controllato dal Ns staff, che prima di ogni spedizione, si reca presso le sedi di produzione per assicurarsi che la qualità, la quantità e l’imballaggio sia tutto regolare.
Rimango a Vs. completa disposizione per qualunque tipo di richiesta e domanda in merito,colgo l'occasione per inviare
distinti saluti
IL VIDEO RIGUARDA UNA PROFILA PER FINTO COPPO, MA LA STRUTTURA E' SIMILE)
PROFILATRICE PER LAMIERA DA SOLAIO

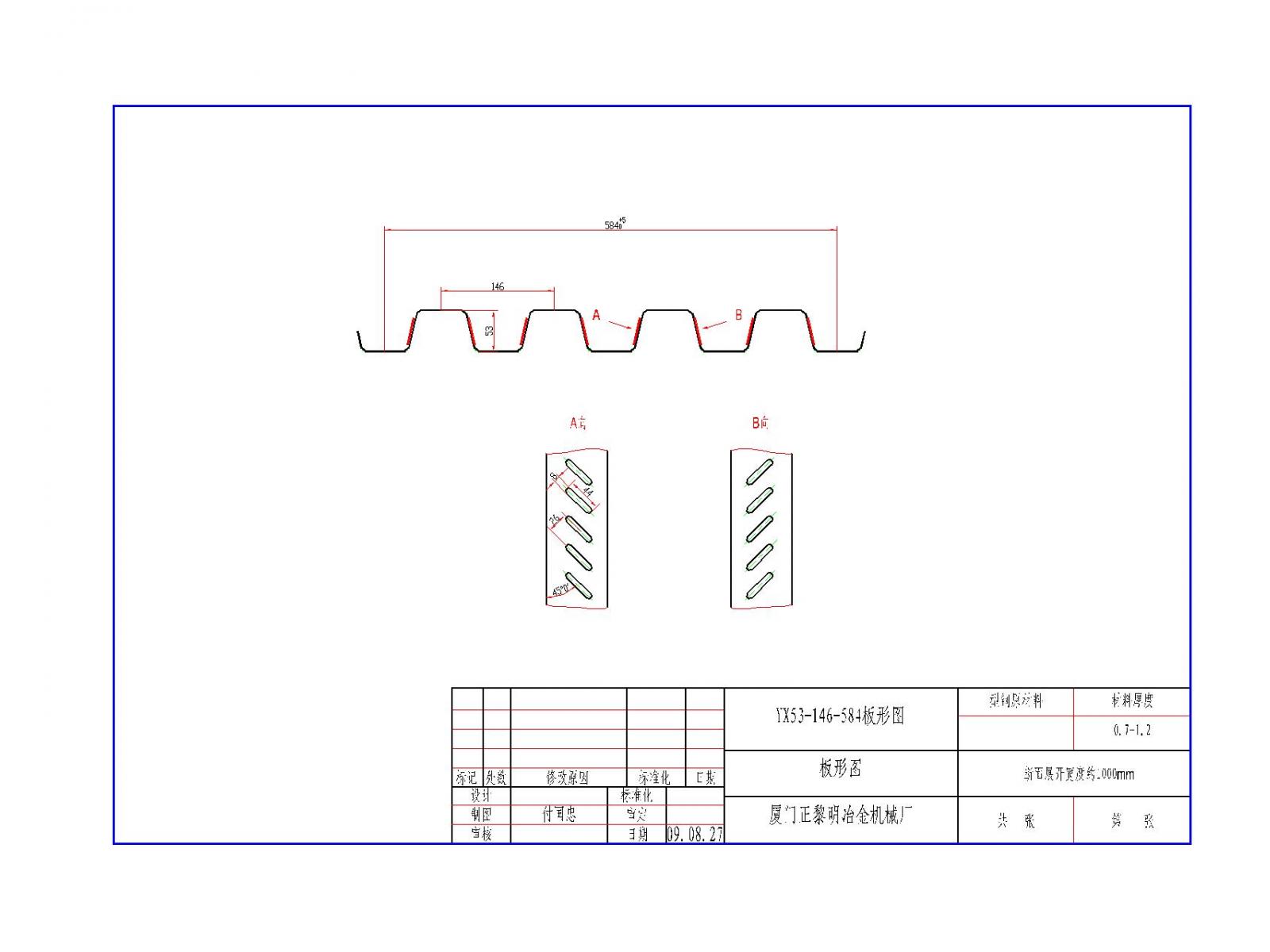

Profile:
Material: 0.7mm Minimum Thickness, 1.2mm Maximum Thickness
The 1.2 mm thickness raw material for inspection, in common use
Effective width: 584+5-0mm
Feeding width: 1000mm
Ex Cold Rolled Coil, Galvanized Coil, Tension grade: 245Mpa
Machine Components

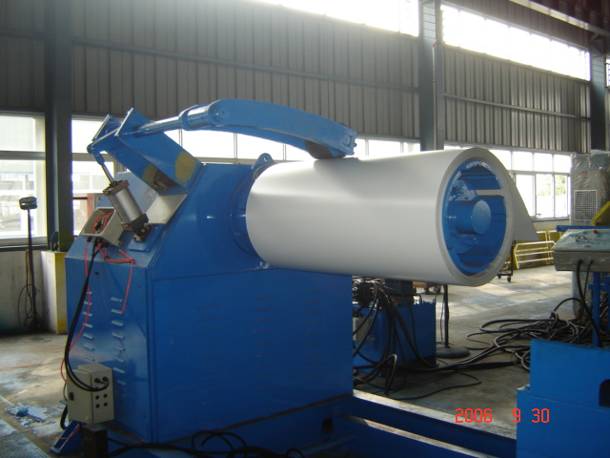

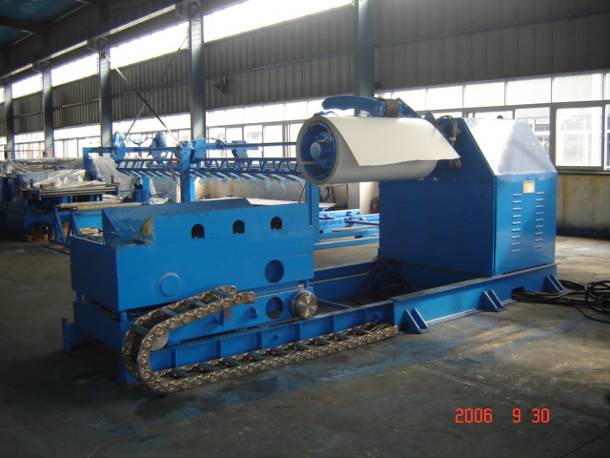

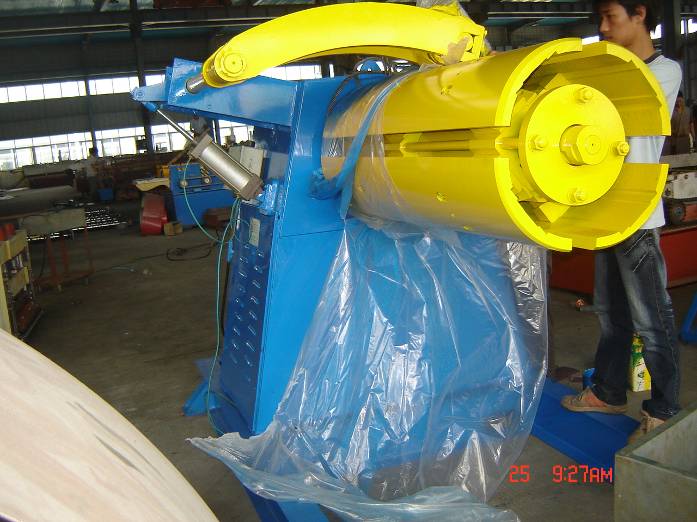

5 Ton X 1250 Hydraulic Uncoiler with Coil Car
Hydraulic system to expand coil inner hole, Pump motor: 3.0KW
Coil Inner-diameter= 510±30mm. Coil Outer-diameter Max. 1300mm
Load Capacity: Max. 5 Tons, Coil Width Max. 1250mm
Taper wedge expand type instead of Link-connect expanding system
Retarding Motor to turn the coil Motor：3.0KW
Up/Down stroke of Coil Car: Max. 250mm
Forward/backward stroke of Coil Car: Max. 2000mm
maintain arm on the top, to avoid coil become loose when stop to be packed
the arm to be driven by pneumatic cylinder, manual control
the air supplier should be offered by the user
Self-contained electric controller, out of control system of the complete line
The following picture is for your reference.
Entry Bench Un-powered
Cold Rolling Mills
Feeding section with guide;
Gear/Sprocket driving; 24-step to form;
Rollers manufactured from 40Cr, CNC lathes, hard Chrome Coated
Shafts Diameter=ф95mm, Precision Machined
Main motor =18.5 KW, Frequency speed control
Forming speed: Approx. 12m/min;

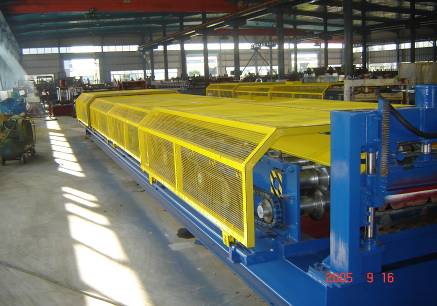

Protection Mesh Cover (full mesh type) Above Roll-former To Avoid Hands Go Inside, slip type
Hydraulic Cutting Device
Stop to cut, Post cut, No blanking cut
Pump motor =5.5KW；Cutting pressure=Max.12Mpa；
Cutting tool material : Cr12, Heat treatment；
PLC Control System
Control the quantity & cutting length automatically;
Combined with: PLC, Touch Screen (Mitsubishi), inverter (Schneider), Encoder (Ormon), etc
Cut-to-length tolerance≤±2 mm
Control voltage 24V

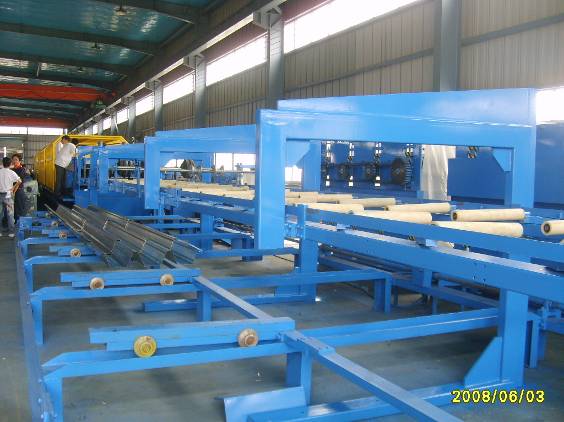

12 METERS PNEUMATIC STACKING PALLET
Stacking Length: Max. 12 meters
Pile up the sheet after cutting automatic.
Equipped with a bottom pallet to be pull out by motor driven
Support arm action in horizontal direction, driven by pneumatic system
Pneumatic link-connecting system to ensure quick-turning action of arms
Pneumatic push system to ensure the edge of sheet to be
The air supply provided by the user
OPTION: 10Ton*1250mm Hydraulic un-coiler (with car)
Hydraulic system to expand coil inner hole；Pump motor: 5.5KW
Coil Inner-diameter= 510±30mm. Coil Outer-diameter Max. 1500mm
Taper wedge expand type
Load Capacity: Max. 10 Tons; Coil Width Max. 1250mm
Retarding Motor to turn the coil, Motor: 5.5KW
Up/Down stroke of Coil Car: Max. 450mm
Forward/backward stroke of Coil Car: Max. 2000mm
Self-contained electric controller, out of control system of the complete line
maintain arm on the top, to avoid coil become loose when stop to be packed the arm to be driven by pneumatic cylinder, manual control
the air supplier should be offered by the user
