Profila 20 passaggi
Codice di riferimento: 3455

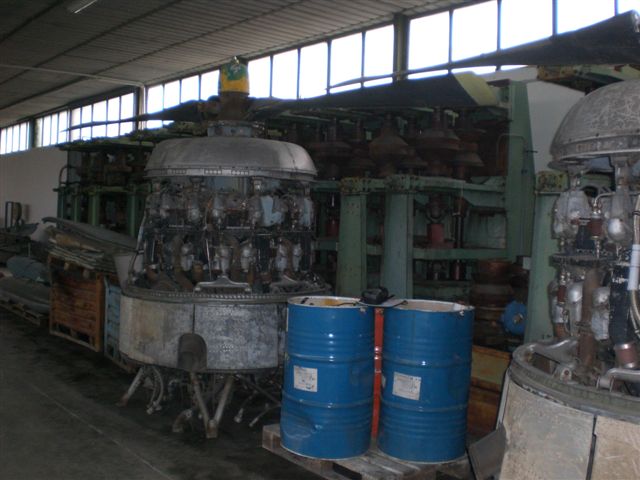

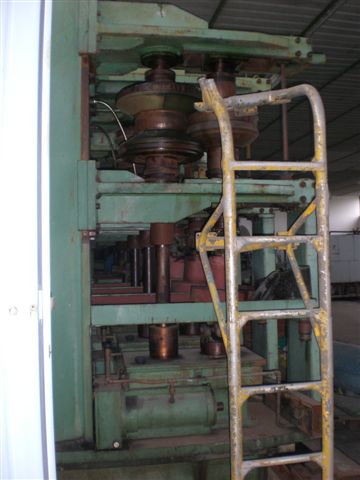

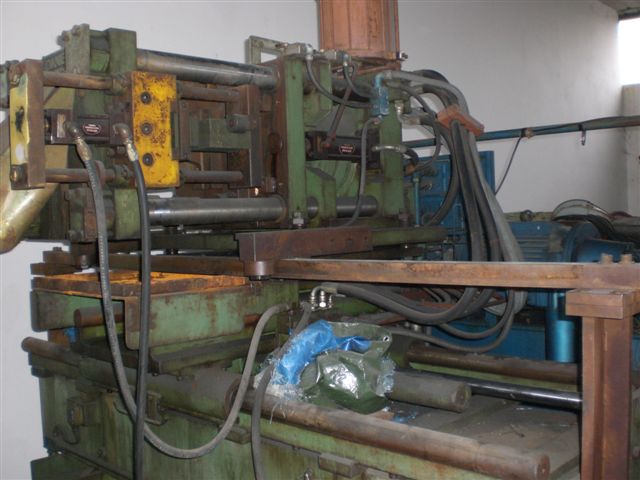

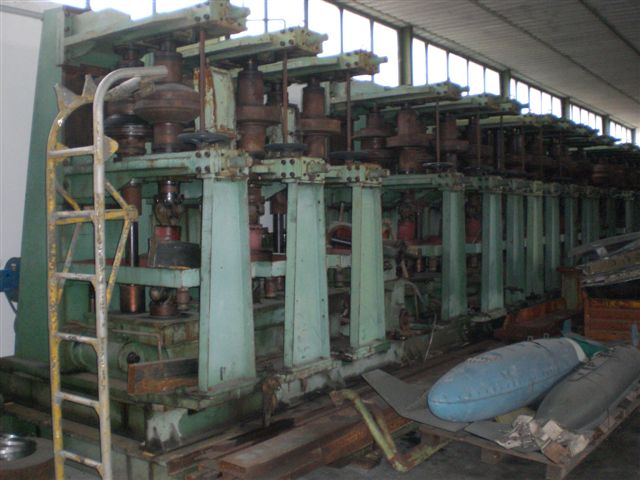

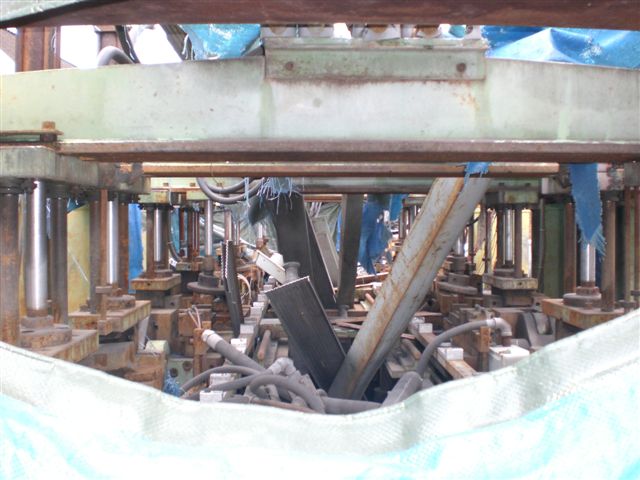

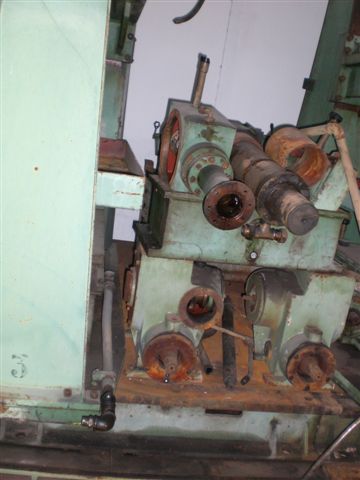

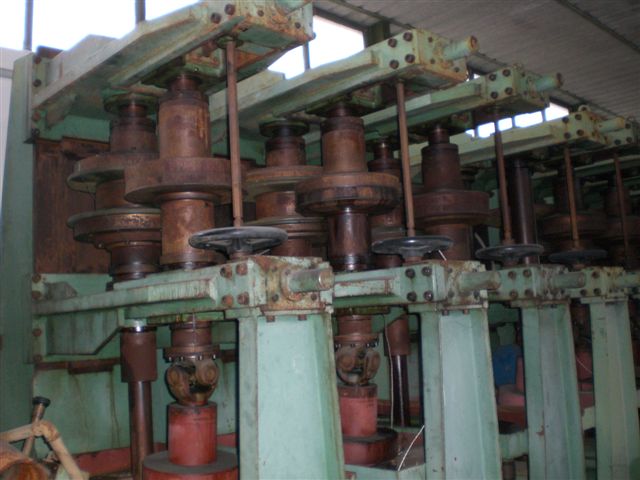

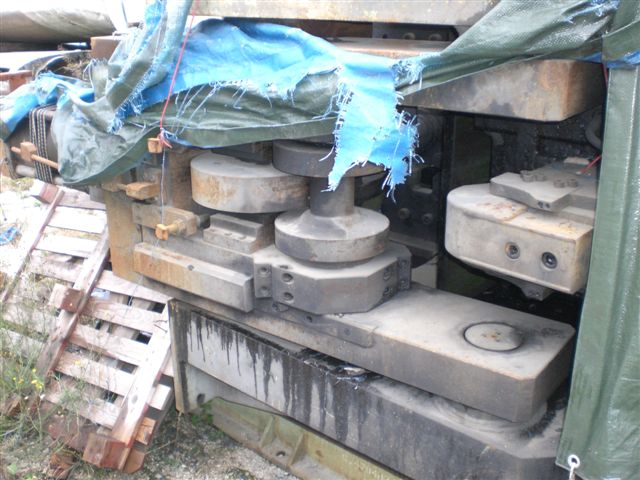

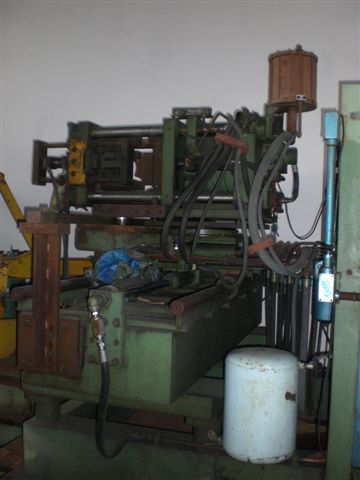

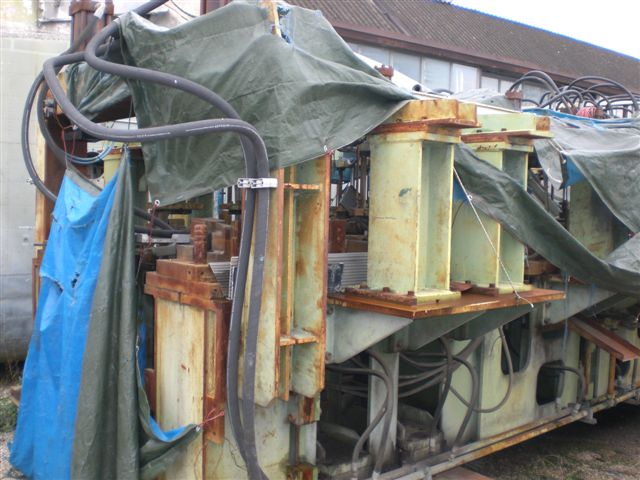

Immagini del prodotto:
Dati tecnici:
Profila per PARAURTI Tipo FIAT AMERICA ( IN ACCIAIO)
Ma cambiando i rulli puo’ fare i guard rail
Numero 20 teste
Diametro alberi : 120mm
Luce: 550mm
Spessore massimo 8 mm
Velocita’: 160 paraurti all’ora
Completa di 5 piastre
Cesoia volante idraulica con stampo
Aspo

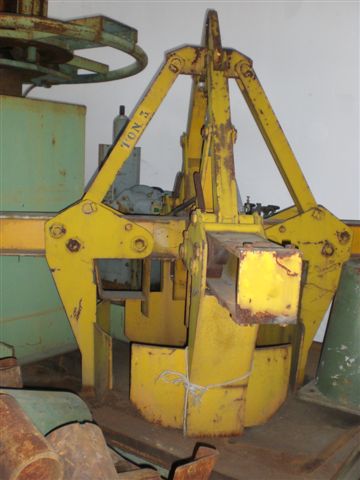

Unghione afferra coils
Numero 02 trasnfert
01 piegatrice idraulica per piegare il profilo finale
MACCHINA PROFILATRICE PER PROFILI A U GRECATI.
La macchina, ad asse di profilatura verticale, è composta da 20 teste. Dieci di queste teste sono azionate da un motore singolo della potenza di circa 60 Kw e le altre dieci, per permettere di ottenere profilati con differenti centine, sono azionate da motori singoli da circa 11 Kw. Per permettere il taglio del profilato in continuo è stata predisposta una cesoia idraulica montata su slitte dopo l’ultima testa di profilatura con montati dei coltelli sagomati. Dal pulpito di comando è possibile regolare il tiro di ogni singola testa mobile attraverso una regolazione micrometrica della velocità e garantire la produzione di profilati complessi (anche in curva).
A monte della profila è disposto un aspo folle ad asse verticale con la possibilità di regolazione in altezza.

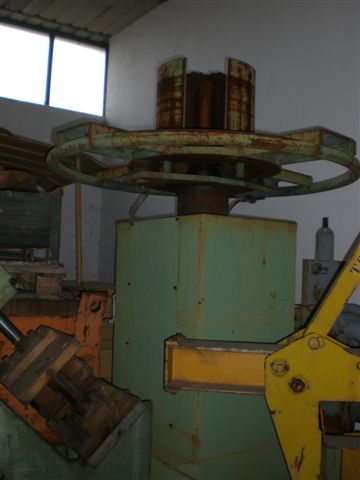

Aspo devolgitore
Per nastro ad asse verticale semplice del tipo a mandrino espansibile idraulicamente.
Caratteristiche:
Espansione mandrino: da Ø 465 a Ø 570;
Altezza nastro: 200/500 mm.;
Peso max del rotolo: 5.000 Kg.;
Diametro esterno max. del rotolo: 1.600 mm.;
Pressione esercizio cilindro idr.: 120 bar;
La macchina è costituita da:
Una incastellatura portante in struttura saldata;
Una piattaforma rotante regolabile in altezza per 150 mm., montata su cuscinetti a rulli conici;
Un mandrino espansibile a 4 settori, tali da permettere il caricamento del rotolo mediante gru.
Un freno pneumatico a due guarnizioni d’attrito agente in entrambi i sensi di rotazione;
Un cilindro idraulico di comando espansione mandrino;

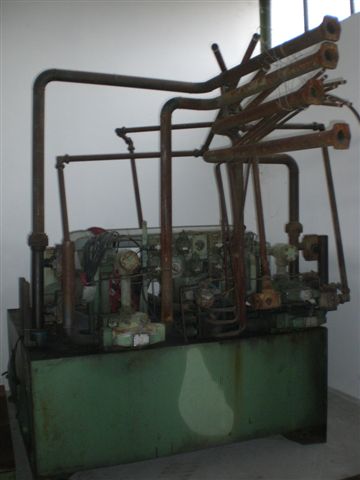

Una centralina idraulica di comando;
Un impianto di lubrificazione a grasso manuale;
Profilatrice per profili curvi:
Caratteristiche:
n. 10 teste fisse;
n. 10 teste variamente posizionabili;
Interasse minimo tra i rulli: 237,5 mm.;
Interasse massimo tra i rulli: 400 mm.;
Interasse tra le testate fisse: 752 mm.;
Diametro degli alberi portarulli (costruiti in 38NCD4) 120 mm.;
Luce utile tra le spalle: 500 mm.;
Velocità della linea: 0/25 mt./1’;
Altezza max. del nastro 500 ÷ 550 mm.;
Rapporto alberi: 1 : 1,5;
Potenza installata: n. 1 motore da 60 Kw;
n. 10 motori da 11 Kw;
La profilatrice e costituita da:

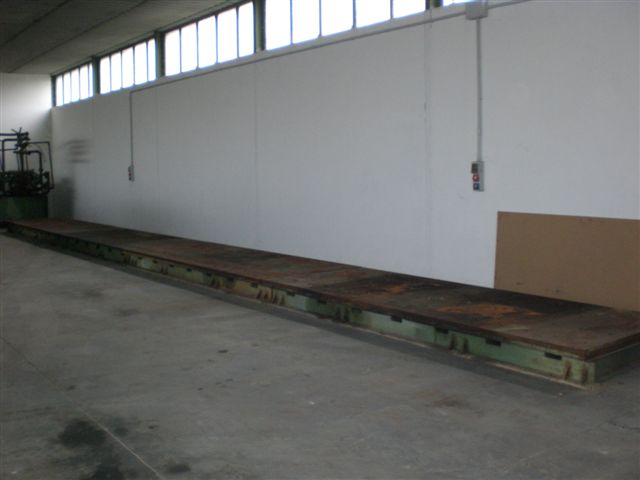

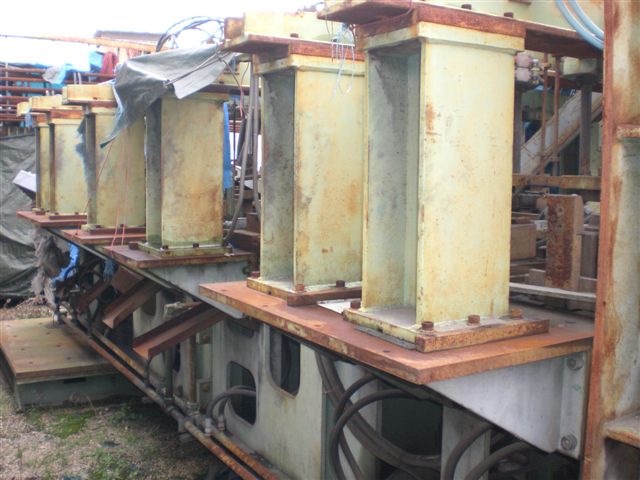

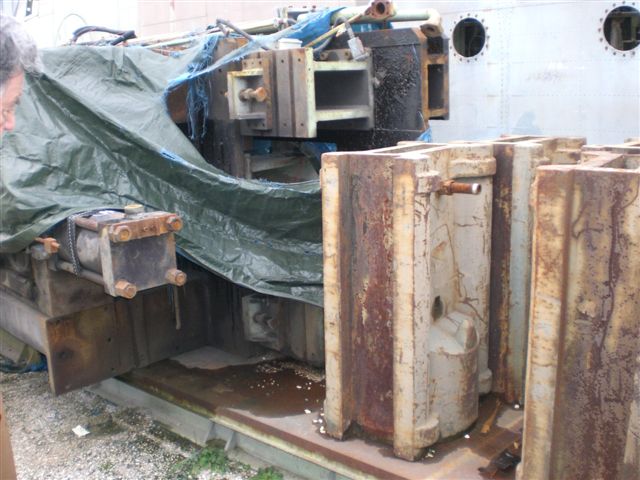

n. 26 basamenti in struttura saldata di cui n. 14 con dimensione 1500x3000 n. 8 con dimensioni 2000x3000 e n. 4 con dimensioni 1500x4000.

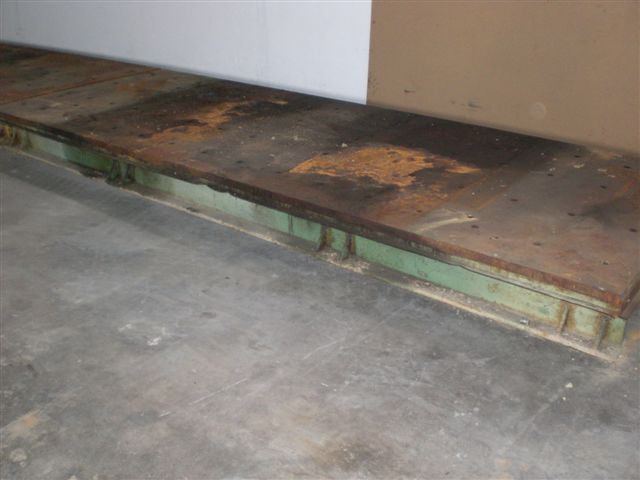

Ogni basamento ha il piano superiore di fissaggio gabbie completamente lavorato con finitura americana dello spessore di 35 mm., finito e munito di 4 file di fori filettati M30 disposti ad un passo di 250 mm.

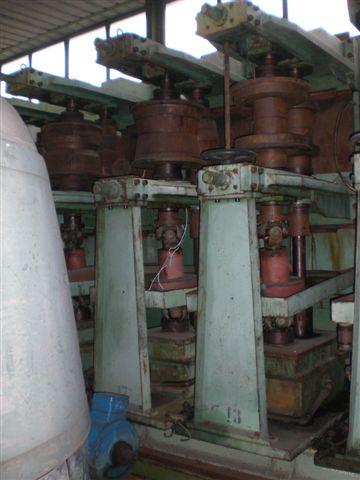

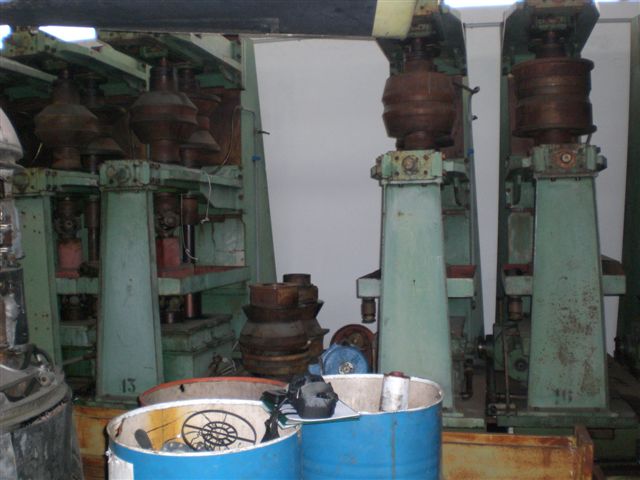

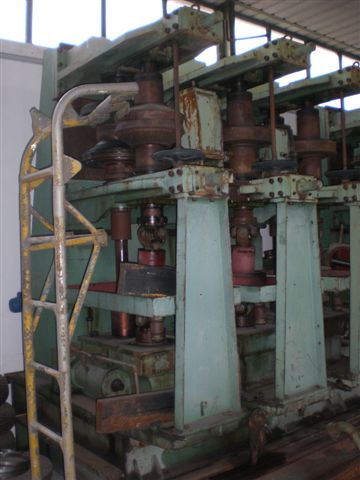

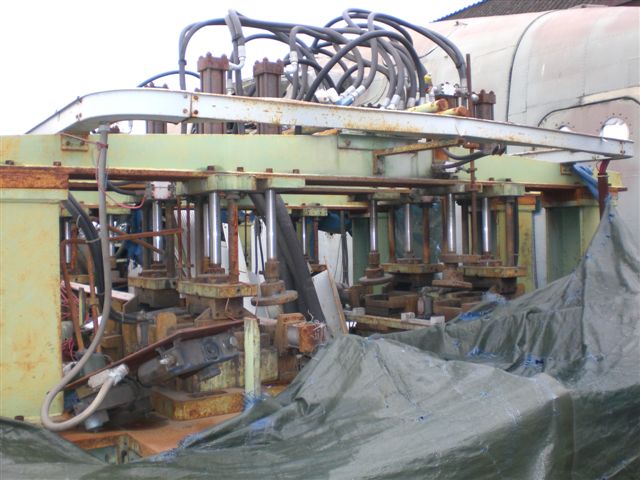

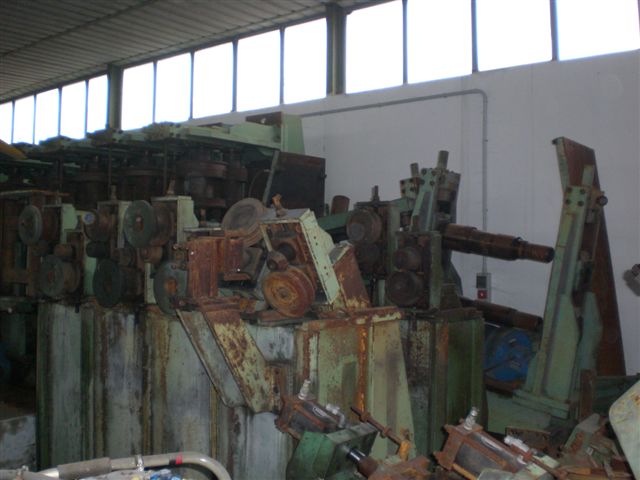

N. 20 testate di profilatura ad un asse verticale di cui n. 10 fisse con anteposto guidanastro regolabile in altezza e n. 10 teste variamente posizionabili. Le n. 10 teste fisse devono avere un riscontro sui bancali di allineamento. Questo riscontro deve essere anche predisposto per il tratto rettilineo dei bancali per le n. 10 teste variamente posizionabili.

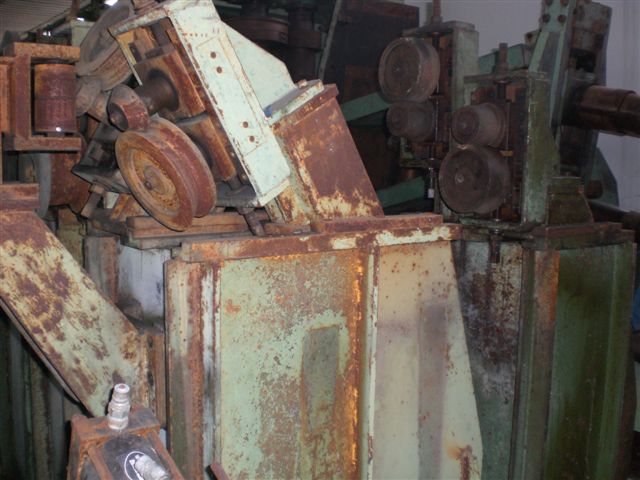

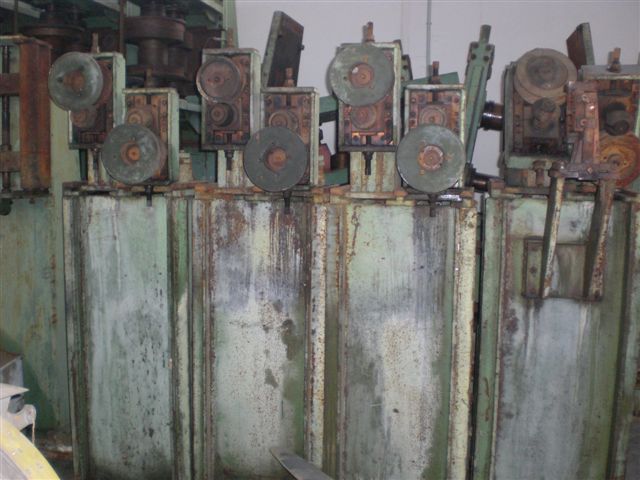

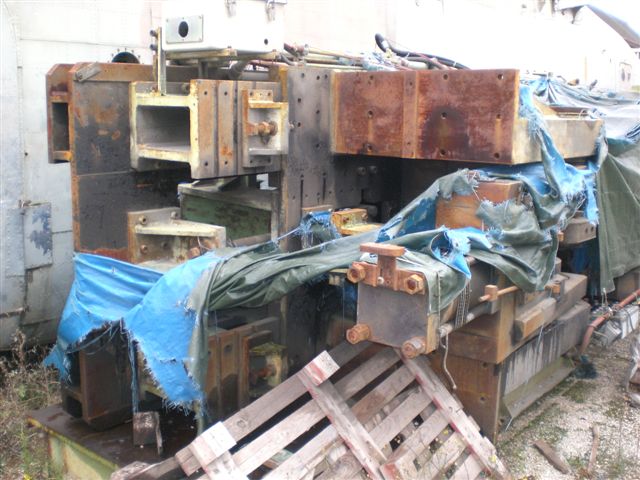

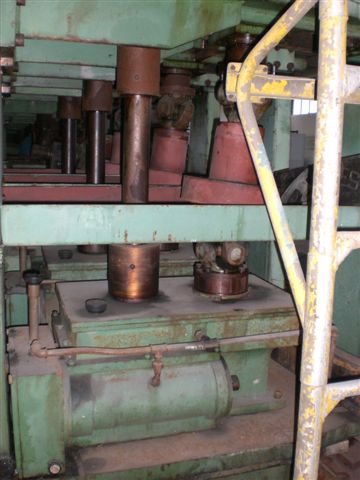

Ogni testa è costituita da:

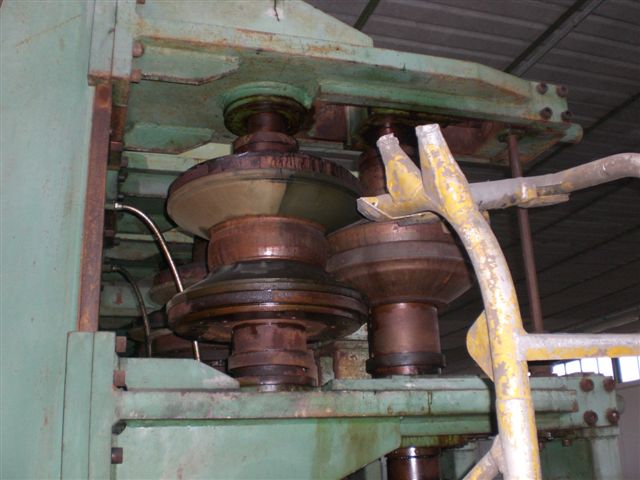

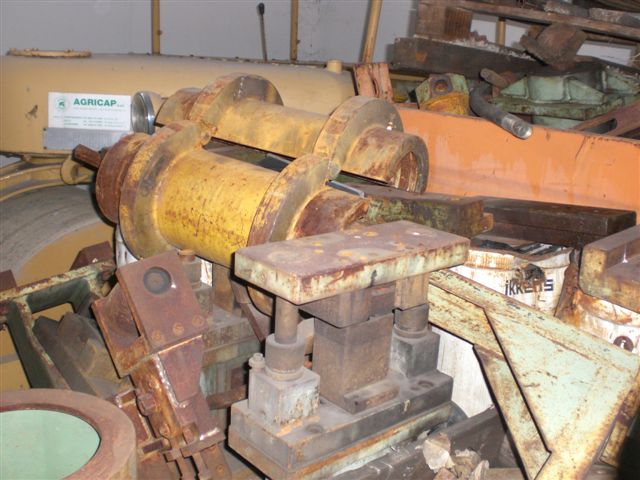

N. 2 spalle orizzontali in struttura saldata e normalizzata, n. 2 alberi verticali in acciaio speciale trattato, montati su cuscinetti a rulli conici.
N. 4 guarniture in acciaio fucinato munite di anelli di tenuta.
N. 2 ghiere con viti di pressione per il bloccaggio del pacco rulli profilatori.
Una incastellatura portante delle spalle costruita in struttura saldata e normalizzata munita di puntone esterno dalla spalla inferiore.
Un riduttore di base a due uscite, doppia riduzione ad ingranaggi e vite senza fine, ruota elicoidale in entrata e coppia ingranaggi cilindrici in uscita con rapporto 1 : 1,5.
Due allunghe di collegamento alberi porta-rulli con il riduttore di base: un’allunga è a collegamento fisso con giunto a denti.
L’altra allunga è del tipo cardanico estensibile munita di semigiunto per cambio rapido.
Protezione per la raccolta del lubrificante rulli su canali trasversali.

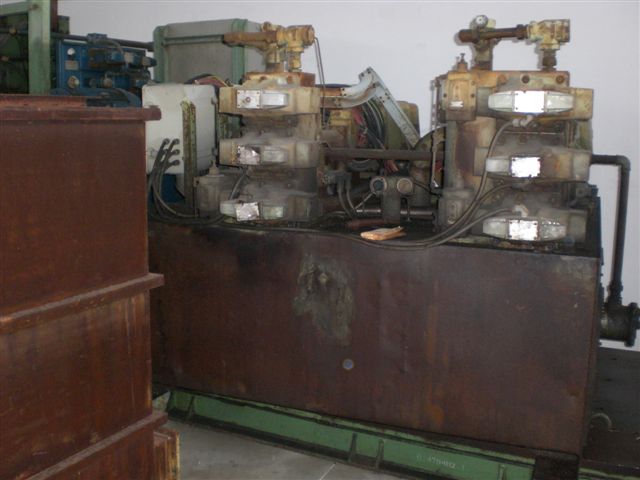

Una centralina per la lubrificazione a circolazione d’olio dei riduttori di base costituita da:
Un serbatoio da 1200 lt.
Due pompe da ingranaggi della portata di 100 Lt/min.; una di servizio, l’altra di riserva, azionate ognuna da un motore da 4 Cv.
Un filtro depuratore ed un filtro magnetico.
Uno scambiatore di calore.
Sei resistenze elettriche di riscalda olio.
Strumentazione di controllo come, termostato, pressostato, termometro, manometro.
Un gruppo di trasmissione azionante le 10 testate fisse per i profili diritti, atto a trasmettere 60 Kw a 2200 RpM in C.C.
Il gruppo trasmissione è composto da:
un giunto di collegamento motore, nove allunghe a dente per il collegamento delle teste fisse.
Le n. 10 teste mobili per i profili curvi sono invece ognuna comandata direttamente da un motore da 11 Kw con inverter.

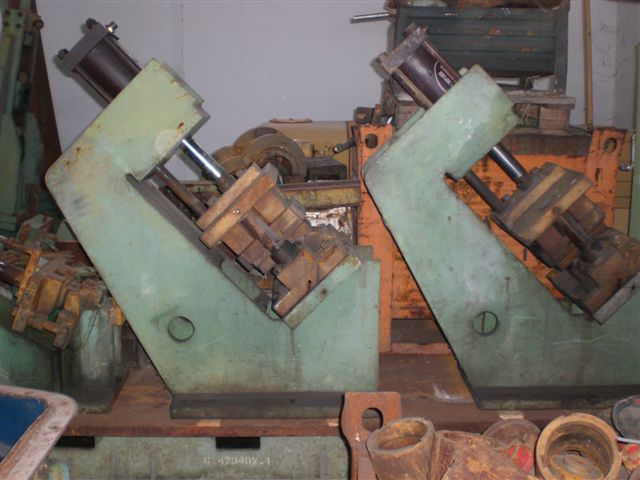

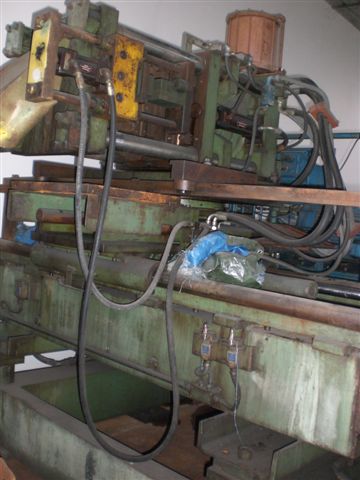

Troncatrice idraulica:
Atta al taglio volante del profilato mediante lame a stampo, la troncatrice è sistemata a valle della testata finitrice e presenta le seguenti caratteristiche:
Corsa longitudinale: 1.200 mm.;
Corsa trasversale: 400 mm.;
Luce utile a stampo chiuso: 300 mm. (quota modificabile)
Corsa di taglio: 170 mm.;
Luce totale: 530 mm.;
Dimensioni max del profilato: 300 x 200 mm.;
Comando di taglio idraulico atto a dare una potenza di 30/40 Ton. A 100 Kg/cmq.
La macchina è costituita da:
Carro portastampo scorrevole su guide con rulli di appoggio a guide regolabili;
Movimento longitudinale azionato da due cilindri idraulici con ammortizzatori di fine corsa;
Velocità regolabile con possibilità di asservimento diretto della profilatrice;
Dispositivo di ricerca della posizione di taglio comandato dalla testa del profilato;
slitta trasversale su bussole a sfere;
Trave con scanalature per il montaggio delle morse idrauliche di bloccaggio profilo;
Gruppo portastampo girevole su ralla a sfere per l’adattamento alla curvatura;
Centralina idraulica per il comando di taglio mediante moto pompa da 30 Hp e per il comando di avanzamento, ritorno rapido e bloccaggio mediante motopompa da 7,5 Kw;
Apparecchiature elettriche di comando e protezione;
Equipaggiamento elettrico:
Con tensione di rete 380 V – 50 Hz tensione ausiliaria 110 V, comprendente:
Un motore in C.C. da 60 Kw a 2.200 giri/1’ F.C. B3
Protezione IP23 completo di dinamo tachimetrica;
n. 10 motori in A.C. da 11 Kw a 2200 giri/1’ F.C. comandati da inverter B5 IP 23;
Un azionamento per il solo motore da 60 Kw a 2200 giri/1’.
Gli azionamenti devono essere tali da garantire una precisione di regolazione fino allo 0,8% su ogni gabbia mobile.
Un quadro di adeguate dimensioni, interruttori di emergenza a norme.
Pulsantiera di avviamento spostabile per prova rulli.
La macchina ha una grande versatilità, permettendo ogni possibile movimento delle teste operatrici, data inoltre dalla robustezza della struttura portante.
Data la massima altezza lavorabile di 550 mm. si possono lavorare contemporaneamente più profili di piccole dimensioni come pure, per profili semplici, si può frazionare la macchina in più parti. Si possono inoltre ottenere sia profili aperti che chiusi con o senza saldatura.
La macchina viene consegnata revisionata completamente in ogni sua parte, completa di impianto ed impiantistica elettrica, eseguito a norme vigenti, i motori in A.C. delle n. 10 teste mobili vengono forniti nuovi e comandati da inverter.
Per profilo tipo guard-rail basta usare n, 11 teste, avendone n. 20 si possono usare le rimanenti n. 9 per fare il profilo dei montanti; oppure costruendone altre due nuove, si può avere n. 2 linee per lo stesso profilo soprammenzionato.
Per avere n. 2 linee uguali, è necessario costruire i seguenti gruppi mancanti:
n. 1 Aspo svolgitore per seconda linea;
n. 1 Cesoia oleodinamica con taglio in corsa completa di centrale oleodinamica;
Poi in uscita alle due linee ci vogliono n. 1 banco di accumulo pezzi tagliati profilati. Questi pacchi, una volta realizzati, vengono estratti e rendono libero il banco per i successivi accumuli.
Poi sempre per i profili guard-rail, una volta profilati e tagliati a misura, vengono punzonati alle estremità in quanto la punzonatura intermedia si può realizzare con la cesoia idraulica in linea.
n. 1 Banco di accumulo;
n. 1 Pressa per punzonatura;
n. 1 Pinza con ventose per il caricamento pressa;
Le n. 3 posizioni sopradescritte servono per ogni linea.
CONDIZIONI DI FORNITURA:
Consegna: Da concordare;
Pagamento: Da concordare;
Franco: ns. stabilimento;
Esclusioni: Trasporti;
Eventuali imballi;
Quant’altro non espressamente indicato;
Validità: 30 gg.;
Totale 260 Kw circa;
