Applicazioni:
Il macchinario e’ usato in ampie possibilita’ applicative nella saldatura, grappatura e serraggio. assemblaggio, eccetera di parti complesse.
E’ l’ausilio ideale per la costruzione nell’ambito dell’industria meccanica, specie per la costruzione di contenitori chimici di ridotte dimensioni e la costruzione di simili strutture. Il posizionatore di saldatura della serie HB e’ progettato sulla base di poter assorbire tutti I vantaggi di soluzioni create nel proprio paese ed anche all’estero, riutilizzando idée per le applicazioni proprie del cliente.
L’aspetto del posizionatore e’ molto bello e compatto, e si serve di soluzioni tecnologiche all’avanguardia, con qualita’ affidabile e funzionalita’ semplice da utilizzare.
Fuzione principale e specifiche:
Il posizionatore di saldatura della serie HB si serve della combinazione del movimento rotatorio del tavolo portante, ed il movimento di ribaltamento dello stesso, controllato elettronicamente, il tutto in una struttura compatta e di bell’aspetto.
1. Moto rotatorio tavolo:
Il tavolo lavoro puo’ essere ruotato in direzione arbitraria sul proprio piano, cosi che l’operatore e’ in grado di poter ruotare e saldare allo stesso momento. Il processo di trasmissione del moto rotatorio si evolve secondo il seguente schema: motoriduttore ciclico… Arco di ingranaggi cilindrici a vite senza fine e riduttore asta…piccolo ingranaggio..cuscinetto di vuotamento…tavolo lavoro.
La velocita’ di rotazione del tavolo e’ di circa 0.08~0.09 giri al minuto, e ci si serve di un motore a corrente alternata per il controllo e conversione della velocita’.
Il meccanismo di trasmissione presenta la funzione di auto bloccaggio.
Questo fa si che qualora il tavolo lavoro sia inclinato, la gamma del carico sul cuscinetto sia controllato tramite il rapporto della distanza eccentrica ed il tavolo non puo’ ruotare autonomamente.
Questo carico viene supportato e regolato dalla serie di cuscinetti istallati.
2. moto di ribaltamento del tavolo:
A seconda delle esigenze del pezzo da essere lavorato, il tavolo puo’ essere inclinato con un ribaltamento pari a
0..~90.., un moto che puo’ essere fermato in una posizione arbitraria compresa nella gamma di movimento tramite un interuttore.
La trasmissione di tale moto si sviluppa su una linea composta da due stadi di vite senza fine…piccolo e grande ingranaggio…tavolo lavoro.
La velocita’ di inclinazione del tavolo e’ pari a 0.5 giri al minuto, la trasmissione presenta funzione di autobloccaggio, ed il motore presenta un freno.
Nella gamma di carico del cuscinetto, il tavolo non puo’ inclinarsi e muoversi automaticamente, l’altezza tra il centro di gravita’ del cuscinetto di carico ed il tavolo e’ limitato dalla magnitudine del cuscinetto di carico stesso.
Piu’ piccolo il carico del cuscinetto, piu’ grande risulta essere il centro di gravita’.
3. Controllo elettronico.
La corrente e’ regolata da un commando centrale, i cui pulsanti operativi sono posizionati sulla cabina di controllo. Le velocita’ di rotazione sono regolate da un convertitore di frequenza a corrente alternata.
Vi sono 4 tipi di interuttori di controllo: rotazione positiva, rotazione opposta,
Stop rotazione, e regolazione.
L’angolo di inclinazione del tavolo e’ pari a 90 gradi, con la possibilita’ di ribaltamento verso l’alto o verso il basso: tali movimenti sono regolati da un interuttore di funzionalita’ semplice e di alta qualita’.
Parametri tecnici.
| Massimo carico | 300 kg | 600 kg | 3000kg | 50000 kg | 10000 kg |
| Velocita’ massima rotazione tavolo | 0.1~1giri/min. | 0.09~0.9giri/min. | 0.05~0.5giri/min. | 0.05~0.5giri/min. | 0.08-0.09giri/min. |
| Velocita ribaltamento | Manuale | 1.1 giri/min | 0.67 giri/min | 0.14 giri/min | 0.14 giri/min |
| Dimensione tavolo | ��600mm | ��1000mm | ��1200mm | ��1500mm | ��2000mm |
| Potenza rotazione | 0.37Kw | 0.75Kw | 1.1Kw | 3Kw | 3Kw |
| Potenza ribaltamento | Manuale | 0.75Kw | 1.5Kw | 3Kw | 4Kw |
| Distanza massima eccentrica | 150mm | 150 mm | 200 mm | 300 mm | 200 mm |
| Massima distanza centro di gravita’ distance | 100 mm | 100 mm | 150 mm | 300 mm | 400 mm |
| Diametro Massimo del pezzo a 90 gradi. | ��800mm | ��1500mm | ��2000mm | ��2500mm | ��3200mm |
| Regolazione velocita’:motore stepless a corrente alternata |
|
Lubrificazione:
Vite senza fine e scatola asta ingranaggi di questo macchinario adottano un lubrificante tipo numero 30.
Gli altri ingranaggi e cuscinetti sono lubrificati con grasso.
Dopo un mese dall’avvio della macchina e’ neccessario sostituire il lubrificante.
A seguito tale operazione e’ da ripetersi ogni sei mesi.
Nota:
La connessione dovrebbe essere impostata al fine di ottenere I seguenti movimenti: qualora il tavolo e’ programmato per ruotare in moto positivo, il conseguente moto dovrebbe essere in senso orario; quando si imposta il moto negativo, il verso conseguente dovrebbe essere’ antiorario.
Altrimenti l’angolo sara’ limitato automaticamente e non vi sara’ un movimento normale.
Mentre si effettuano operazioni di saldatura e’ neccessario collegare il telaio di posizione a terraal fine di garantire un flusso omogeneo della corrente di saldatura.
Il macchinario e’ usato in ampie possibilita’ applicative nella saldatura, grappatura e serraggio. assemblaggio, eccetera di parti complesse.
E’ l’ausilio ideale per la costruzione nell’ambito dell’industria meccanica, specie per la costruzione di contenitori chimici di ridotte dimensioni e la costruzione di simili strutture.
Il posizionatore di saldatura e’ progettato sulla base di poter assorbire tutti I vantaggi di soluzioni create nel proprio paese ed anche all’estero, riutilizzando idée per le applicazioni proprie del cliente.
L’aspetto del posizionatore e’ molto bello e compatto, e si serve di soluzioni tecnologiche all’avanguardia, con qualita’ affidabile e funzionalita’ semplice da utilizzare.
Fuzione principale e specifiche:
Il posizionatore di saldatura si serve della combinazione del movimento rotatorio del tavolo portante, ed il movimento di ribaltamento dello stesso, controllato elettronicamente, il tutto in una struttura compatta e di bell’aspetto.
1. Moto rotatorio tavolo:
Il tavolo lavoro puo’ essere ruotato in direzione arbitraria sul proprio piano, cosi che l’operatore e’ in grado di poter ruotare e saldare allo stesso momento. Il processo di trasmissione del moto rotatorio si evolve secondo il seguente schema: motoriduttore ciclico… Arco di ingranaggi cilindrici a vite senza fine e riduttore asta…piccolo ingranaggio..cuscinetto di vuotamento…tavolo lavoro.
La velocita’ di rotazione del tavolo e’ di circa 0.08~0.09 giri al minuto, e ci si serve di un motore a corrente alternata per il controllo e conversione della velocita’.
Il meccanismo di trasmissione presenta la funzione di auto bloccaggio.
Questo fa si che qualora il tavolo lavoro sia inclinato, la gamma del carico sul cuscinetto sia controllato tramite il rapporto della distanza eccentrica ed il tavolo non puo’ ruotare autonomamente.
Questo carico viene supportato e regolato dalla serie di cuscinetti istallati.
2. Moto di ribaltamento del tavolo:
A seconda delle esigenze del pezzo da essere lavorato, il tavolo puo’ essere inclinato con un ribaltamento pari a
0..~90.., un moto che puo’ essere fermato in una posizione arbitraria compresa nella gamma di movimento tramite un interuttore.
La trasmissione di tale moto si sviluppa su una linea composta da due stadi di vite senza fine…piccolo e grande ingranaggio…tavolo lavoro.
La velocita’ di inclinazione del tavolo e’ pari a 0.5 giri al minuto, la trasmissione presenta funzione di autobloccaggio, ed il motore presenta un freno.
Nella gamma di carico del cuscinetto, il tavolo non puo’ inclinarsi e muoversi automaticamente, l’altezza tra il centro di gravita’ del cuscinetto di carico ed il tavolo e’ limitato dalla magnitudine del cuscinetto di carico stesso.
Piu’ piccolo il carico del cuscinetto, piu’ grande risulta essere il centro di gravita’.
3. Controllo elettronico.
La corrente e’ regolata da un commando centrale, i cui pulsanti operativi sono posizionati sulla cabina di controllo. Le velocita’ di rotazione sono regolate da un convertitore di frequenza a corrente alternata.
Vi sono 4 tipi di interuttori di controllo: rotazione positiva, rotazione opposta,
Stop rotazione, e regolazione.
L’angolo di inclinazione del tavolo e’ pari a 90 gradi, con la possibilita’ di ribaltamento verso l’alto o verso il basso: tali movimenti sono regolati da un interuttore di funzionalita’ semplice e di alta qualita’.
Parametri tecnici.
| Carico Massimo cuscinetto | 25000 kg. |
| Velocita’ rotazione tavolo | 0.08-0.09 giri al minuto |
| Velocita’ ribaltamento tavolo | 0.14 giri al minuto |
| Angolo di ribaltamento tavolo | 0-090 gradi |
| Potenza rotazione | 5.5 Kw |
| Potenza ribaltamento | 7.5 Kw |
| Massima distanza eccentrica | 200 mm |
| Dimensioni tavolo | 2000 mm |
| Massima distanza centro di gravita’ | 600 mm |
| Massimo diamtero di rotazione pezzo lavoro | 3200 mm |
Lubrificazione:
Vite senza fine e scatola asta ingranaggi di questo macchinario adottano un lubrificante tipo numero 30.
Gli altri ingranaggi e cuscinetti sono lubrificati con grasso.
Dopo un mese dall’avvio della macchina e’ neccessario sostituire il lubrificante.
A seguito, tale operazione e’ da ripetersi ogni sei mesi.
Nota:
La connessione dovrebbe essere impostata al fine di ottenere I seguenti movimenti: qualora il tavolo e’ programmato per ruotare in moto positivo, il conseguente moto dovrebbe essere in senso orario; quando si imposta il moto negativo, il verso conseguente dovrebbe essere’ antiorario.
Altrimenti l’angolo sara’ limitato automaticamente e non vi sara’ un movimento normale.
Mentre si effettuano operazioni di saldatura e’ neccessario collegare il telaio di posizione a terra al fine di garantire un flusso omogeneo della corrente di saldatura.

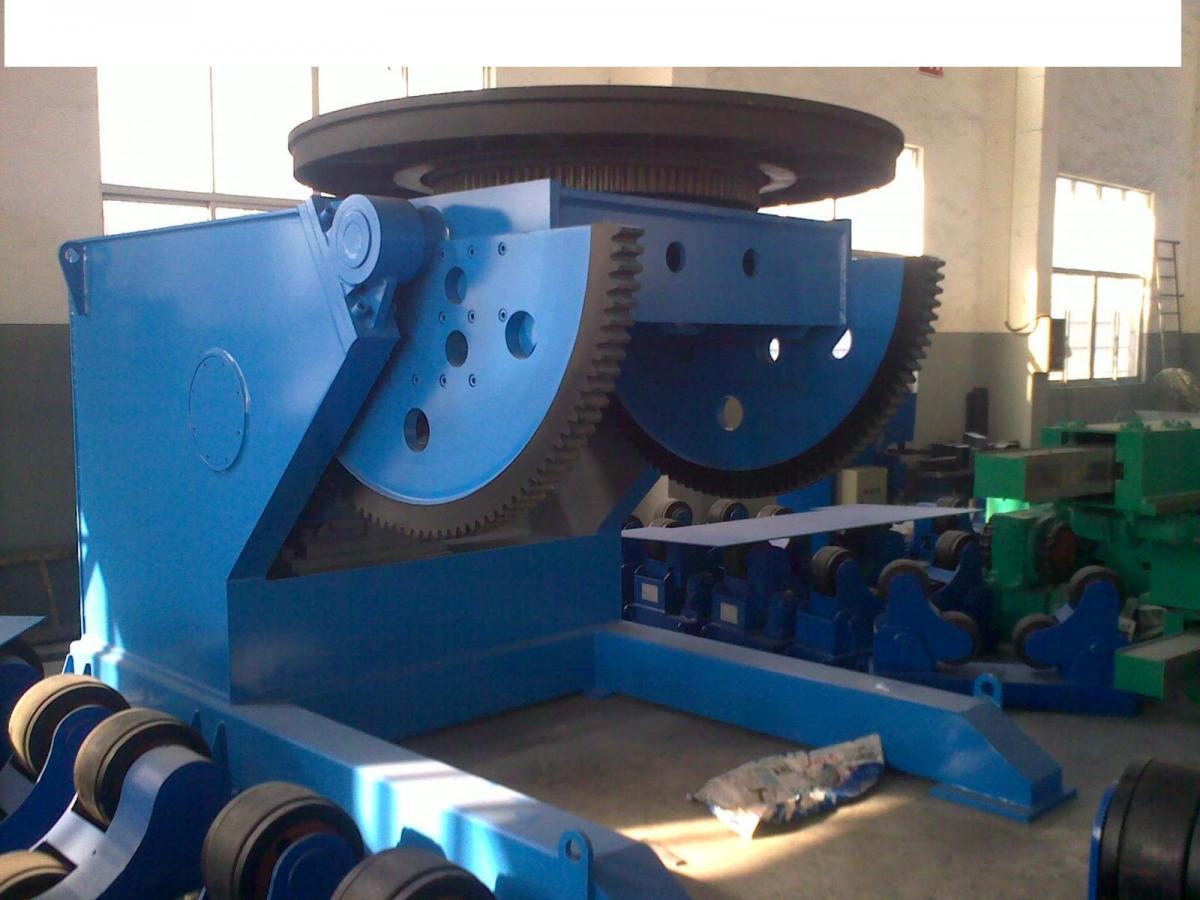

Posizionatore di saldatura modello 25T
Altre condizioni:
Nel momento in cui il Venditore inviera’ i propri tecnici ingegneri presso la sede del Cliente per installare,ed avviare il macchinario, oltre che per addestrare il personale del Cliente, oppure per condurre servizi per conto del Venditore, sara’ responsabilita’ e a carico del Cliente il mantenimento e pagamento di tutte le spese di vitto, alloggio, e trasporto del personale dalla Cina alla sede dell’installazione (andata e ritorno).
Guaranzia: 24 mesi, meno parti meccaniche di facile usura e danni causati da un errato trasporto del macchinario.
Posizionatore 5T
Posizionatore 3T
Posizionatore di saldatura ECM 25 T
Applicazioni.
Il macchinario e’ usato in ampie possibilita’ applicative nella saldatura, grappatura e serraggio. assemblaggio, eccetera di parti complesse.
E’ l’ausilio ideale per la costruzione nell’ambito dell’industria meccanica, specie per la costruzione di contenitori chimici di ridotte dimensioni e la costruzione di simili strutture.
Il posizionatore di saldatura della serie ECM e’ progettato sulla base di poter assorbire tutti I vantaggi di soluzioni create nel proprio paese ed anche all’estero, riutilizzando idée per le applicazioni proprie del cliente.
L’aspetto del posizionatore e’ molto bello e compatto, e si serve di soluzioni tecnologiche all’avanguardia, con qualita’ affidabile e funzionalita’ semplice da utilizzare.
Funzione principale e specifiche:
Il posizionatore di saldatura della serie HB si serve della combinazione del movimento rotatorio del tavolo portante, ed il movimento di ribaltamento dello stesso, controllato elettronicamente, il tutto in una struttura compatta e di bell’aspetto.
1. Moto rotatorio tavolo:
Il tavolo lavoro puo’ essere ruotato in direzione arbitraria sul proprio piano, cosi che l’operatore e’ in grado di poter ruotare e saldare allo stesso momento. Il processo di trasmissione del moto rotatorio si evolve secondo il seguente schema: motoriduttore ciclico… Arco di ingranaggi cilindrici a vite senza fine e riduttore asta…piccolo ingranaggio..cuscinetto di vuotamento…tavolo lavoro.
La velocita’ di rotazione del tavolo e’ di circa 0.08~0.09 giri al minuto, e ci si serve di un motore a corrente alternata per il controllo e conversione della velocita’.
Il meccanismo di trasmissione presenta la funzione di auto bloccaggio.
Questo fa si che qualora il tavolo lavoro sia inclinato, la gamma del carico sul cuscinetto sia controllato tramite il rapporto della distanza eccentrica ed il tavolo non puo’ ruotare autonomamente.
Questo carico viene supportato e regolato dalla serie di cuscinetti istallati.
2. Moto di ribaltamento del tavolo:
A seconda delle esigenze del pezzo da essere lavorato, il tavolo puo’ essere inclinato con un ribaltamento pari a
0..~90.., un moto che puo’ essere fermato in una posizione arbitraria compresa nella gamma di movimento tramite un interruttore.
La trasmissione di tale moto si sviluppa su una linea composta da due stadi di vite senza fine…piccolo e grande ingranaggio…tavolo lavoro.
La velocita’ di inclinazione del tavolo e’ pari a 0.5 giri al minuto, la trasmissione presenta funzione di autobloccaggio, ed il motore presenta un freno.
Nella gamma di carico del cuscinetto, il tavolo non puo’ inclinarsi e muoversi automaticamente, l’altezza tra il centro di gravita’ del cuscinetto di carico ed il tavolo e’ limitato dalla magnitudine del cuscinetto di carico stesso.
Piu’ piccolo il carico del cuscinetto, piu’ grande risulta essere il centro di gravita’.
3. Controllo elettronico.
La corrente e’ regolata da un commando centrale, i cui pulsanti operativi sono posizionati sulla cabina di controllo. Le velocita’ di rotazione sono regolate da un convertitore di frequenza a corrente alternata.
Vi sono 4 tipi di interuttori di controllo: rotazione positiva, rotazione opposta,
Stop rotazione, e regolazione.
L’angolo di inclinazione del tavolo e’ pari a 90 gradi, con la possibilita’ di ribaltamento verso l’alto o verso il basso: tali movimenti sono regolati da un interruttore di funzionalita’ semplice e di alta qualita’.
Parametri tecnici.
| Carico Massimo cuscinetto | 25000 kg. |
| Velocita’ rotazione tavolo | 0.08-0.09 giri al minuto |
| Velocita’ ribaltamento tavolo | 0.14 giri al minuto |
| Angolo di ribaltamento tavolo | 0-090 gradi |
| Potenza rotazione | 5.5 Kw |
| Potenza ribaltamento | 7.5 Kw |
| Massima distanza eccentrica | 200 mm |
| Dimensioni tavolo | 2000 mm |
| Massima distanza centro di gravita’ | 600 mm |
| Massimo diamtero di rotazione pezzo lavoro | 3200 mm |
Lubrificazione:
Vite senza fine e scatola asta ingranaggi di questo macchinario adottano un lubrificante tipo numero 30.
Gli altri ingranaggi e cuscinetti sono lubrificati con grasso.
Dopo un mese dall’avvio della macchina e’ necessario sostituire il lubrificante.
A seguito, tale operazione e’ da ripetersi ogni sei mesi.
Nota:
La connessione dovrebbe essere impostata al fine di ottenere I seguenti movimenti: qualora il tavolo e’ programmato per ruotare in moto positivo, il conseguente moto dovrebbe essere in senso orario; quando si imposta il moto negativo, il verso conseguente dovrebbe essere’ antiorario.
Altrimenti l’angolo sara’ limitato automaticamente e non vi sara’ un movimento normale.
Mentre si effettuano operazioni di saldatura e’ necessario collegare il telaio di posizione a terra al fine di garantire un flusso omogeneo della corrente di saldatura.
consegna 90-120 gg
