Posizionatore a TAVOLA 140 TON
Codice di riferimento: 7079

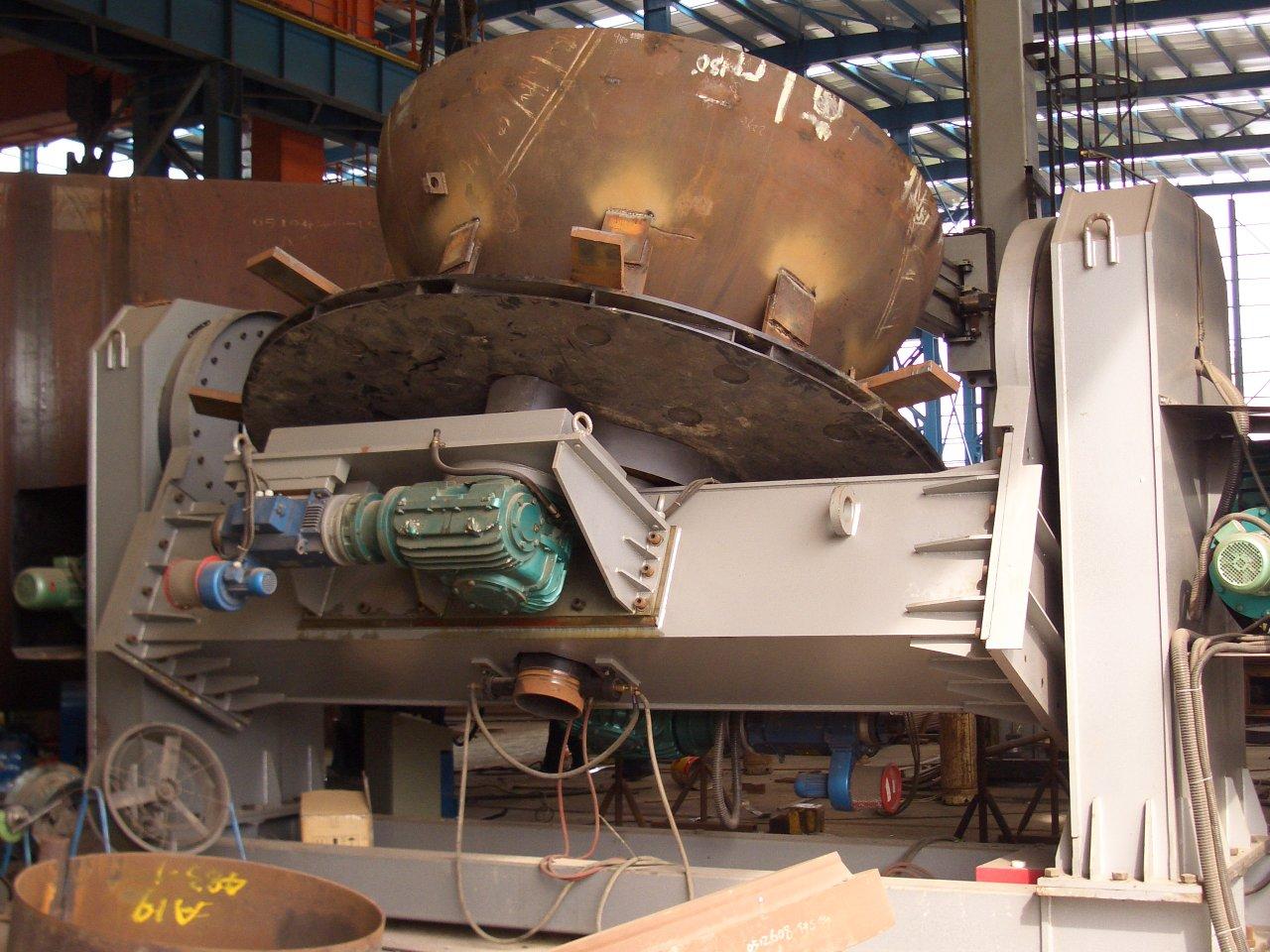

Immagini del prodotto:
Dati tecnici:
Posizionatore a TAVOLA 40 TON
Progetto tecnologico.
1,Oggetto:
Quest serie di posizionatori per la saldatura sono utilizzate per posizionare parti metalliche su cui effettuare operazioni di saldatura.
Tramite l’uso di tale macchinario si possono ottenere posizionamenti tali da rendere la saldatura il piu’ facile possibile.Il macchinario presenta una doppia colonna, sistema di rotazione, telaio, sistema di ribaltamento e controllo elettronico.
2,Parametri
*carico 40000kg
*velocita’ di ribaltamento 0.1rpm
*potenza ribaltamento 2×5.5kW
*angolo di ribaltamento 0°～＋135°
*Diametro tavolo lavoro 3000mm
*Velocita’ di rotazione 0.025～ 0.5rpm(Frequency conversion )
*angolo di rotazione 360°
*potenza di rotazione 11kW
*Massima distanza eccentrica 400mm
*Massima distanza di gravita’ 1200mm
*Diametro tavolo lavoro Ф5500mm
3、Caratteristiche macchina:
*Posizionatore di saldatura a doppia colonna, sistema di rotazione, telaio, sisteam di ribaltamento e controllo elettronico.
*I dispositivi drive di azionamento sono istallati su ambedue I lati del macchinario e contengono il motore, motoriduttori e gli ingranaggi.
Due colonne sostengono il telaio, un braccio ad U e sistema di cuscinetti sono assemblati al telaio. Il tavolo lavoro e’ posizionato al centro del telaio. Con questa soluzione costruttiva molto efficiente il macchinario funziona molto bene.
*L’intero macchinario e’ costruito mediante l’uso di acciaio normalizzato di alta qualita’, I cuscinetti sono di marca Zhaoyuan, la scatola ingranaggi presenta dentatura ad arco, l’inverter e’ di marca Taiwan Holip, tutti gli elementi elettrici sono di marca SIEMENS.
*Il collettore di alimentazione e’ installato solidale al sistema di rotazione al fine di poter effettuare le operazioni di saldatura senza interuzioni o mancati funzionamenti del sistema di rotazine stesso.
*il controllo e’ installato nella colonna, ed esso regola I movimeti di ribaltamento, oltre al cambio gamma e il controllo a distanza.
4,Fornitura
1）Posizionatore di saldatura HBJ - 1set
2）Controllo elettronico - 1set (contiene：scatola e cablaggio)
3）Informazioni tecnologiche - 1set(contiene： Manuale、certificato)
