Posizionatore a rulli 40 ton ( declassato a 35 ton)
Codice di riferimento: 7667
Immagini del prodotto:
Dati tecnici:

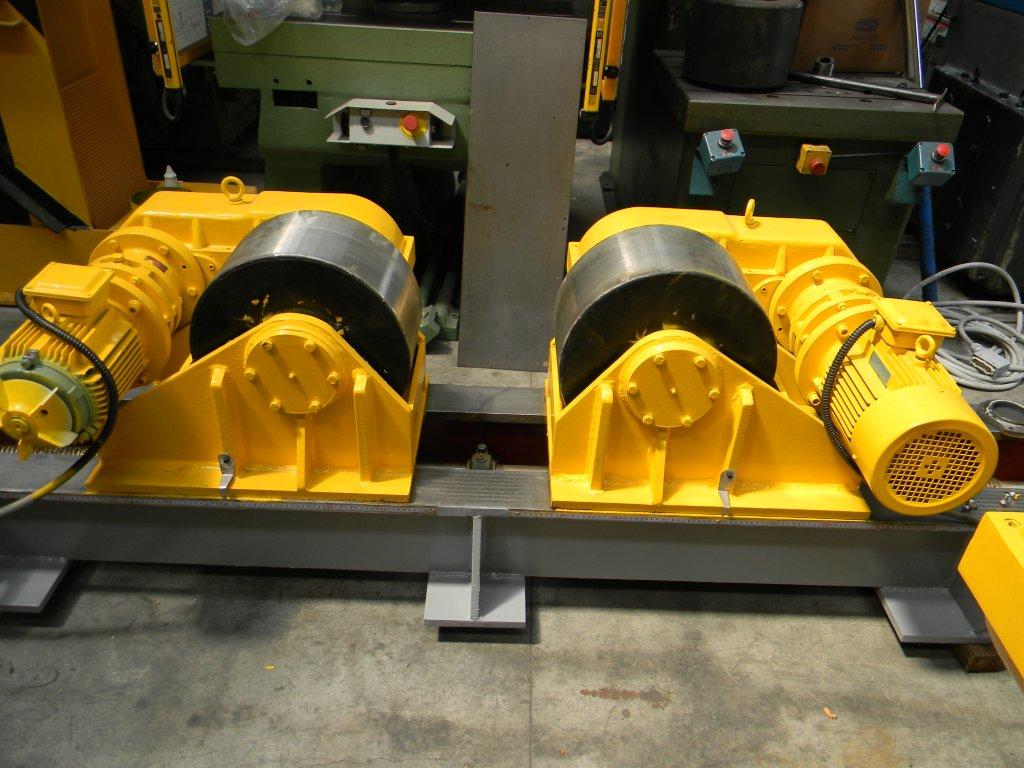

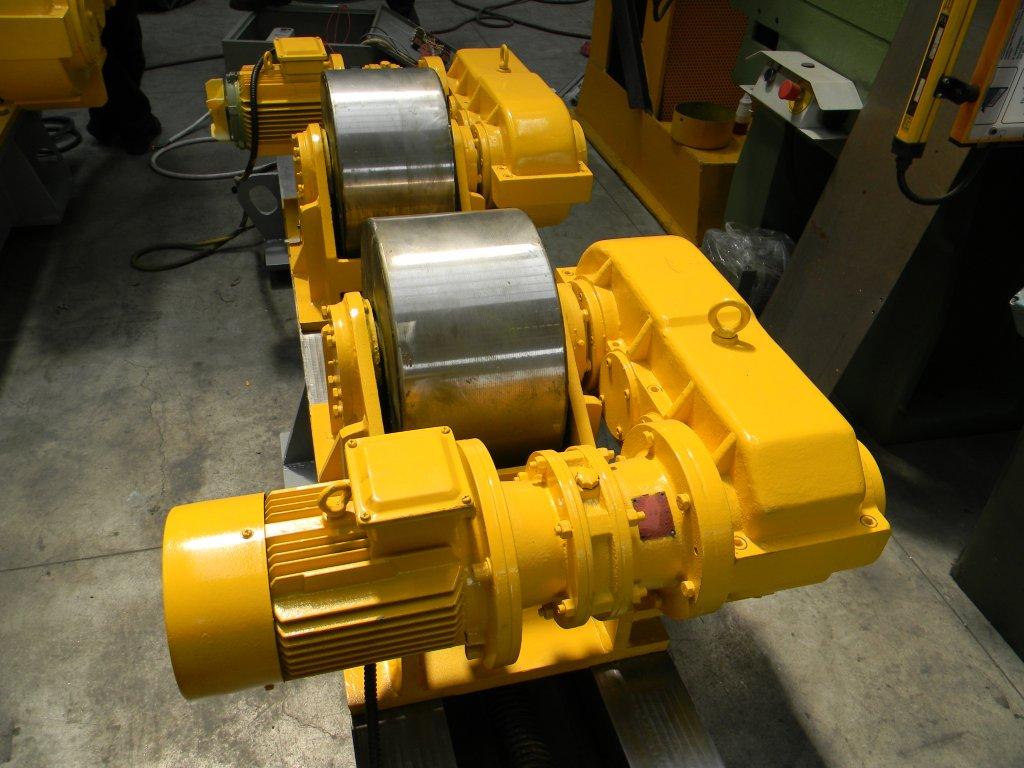

Posizionatore a rulli
mod ECM 40T/ R ( DECLASSATO A 35 TON)
costituito da elemento folle e elemento motorizzato
2040 x 1040 x 800 altezza
peso 20-25 q.li
Nuovo
rulli in ferro
portata 40 ton
assemblati in romania e collaudati in italia
consegna: dall'ordine : pronta se disponibile, 120 gg da costruire
_Technical Parameters: motore: cadauno 2.2 kw 50HZ.
Model ECM 40 T/R
Max. Loading.....40.000 kg
Diameter............ 500-4800mm
Rubber Roller.......Diam 450-220mm
Velocity(m/h)..........6-60 m/h
Per i rulli in ferro anziche' in vulcon non c'e' differenza di prezzo.
La scala graduata e' disponibile come serie.
L' allargamento dei rulli e' motorizzato e si muovono insieme, ma se si vuole possiamo ordinarli modificati.
--
I. Applicazione
I telai a rulli delle serie ECM sono progettati e costruiti in modo da poter assorbire tutte le soluzioni e vantaggi di simili prodotti sul mercato, in accordo con le esigenze dell’industria per la costruzione di cilindri navali.
Questo macchianrio puo’ essere utilizzato per la saldatura sia manuale che in automatico di cilindri in acciaio.Presenta una tecnologia avanzata, qualita’ affidabile, uso ed operazione semplici, ed altri vantaggi.
II. Uso e specifiche.
Il telaio a rulli puo’ essere del tipo regolabile e/o auto-regolabile.Ciascuna serie di telaio a rulli e’ composto da un sostegno folle ed uno di spinta.Due riduttori a vite senza fine regolano il moto in modo sincrono.Il riduttore e’ dotato di un motore a frequnza alternate, uno scambiatore di frequenza, ecc, che e’ molto silenzioso e assicura una rotazione omogenea dei pezzi da lavorare.Quando la velocita’ lineare del pezzo da lavorare e’ compreso tra I 6M/ora ed i 60M/ora, la distanza che intercorre tra i rulli regolabili o autoregolabili puo’ essere regolata a seconda dell’esigenza del cliente.
Il morsetto di serraggio del telaio a rulli regolabile puo’ essere regolato in modo da poter adattarsi al diametro del pezzo da lavorare in modo da poter aumentare l’efficenza e ridurre I tempi di lavoro.
Parametri tecnici:
| MODELLO | MASSIMO CARICO (T) | DIAMETRO (mm) CILINDRO UTILIZZABILE | DIAMETRO E LARGHEZZA RULLO DI GOMMA | VELOCITA’ LINEARE RULLO | POTENZA MOTORE (KW) | TIPO DI DISTANZA REGOLABILE | TIPO DI REGOLAZIONE VELOCITA’ |
| ECM 10 | 10 | 300 - 3200 | 300-200 | 6-60 | 2*0.5.5 | VITE REGOLABILE | A corrente alternata |
| ECM 20 | 20 | 500 - 4500 | 350-210 | 6-60 | 2*1.1 | VITE REGOLABILE | A corrente alternata |
| ECM 40 | 40 | 500 - 4500 | 450-220 | 6-60 | 2*1.5 | VITE REGOLABILE | A corrente alternata |
3.impianto elettrico SEMIENS
4.Cliente puo’ scegliere il colore.
6.Fornitura comprende il drive rotazione e folle, scatola comando elettrico e controllo
7.tutti I motoriduttori e motori sono coperti.
