Posizionatore a rulli ECM 20T/R
Codice di riferimento: 6793

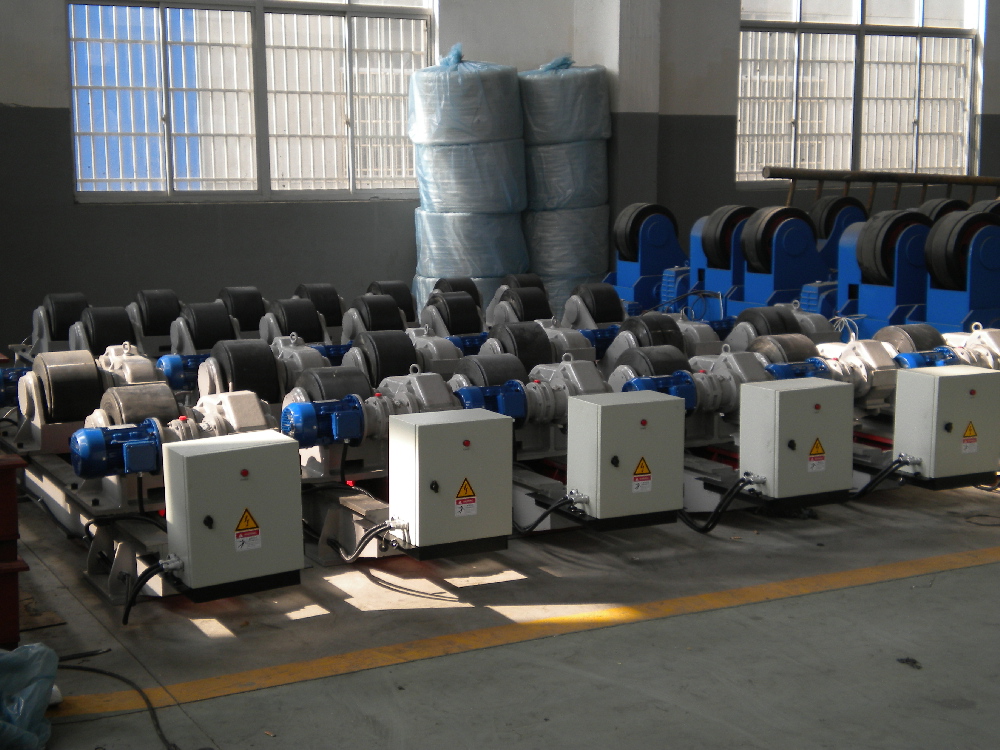

Immagini del prodotto:
Dati tecnici:
_Posizionatore a rulli Portata: 20.000 kg
Mod ECM 20T/R
Costituito da 1 elemento folle + 1 motorizzato

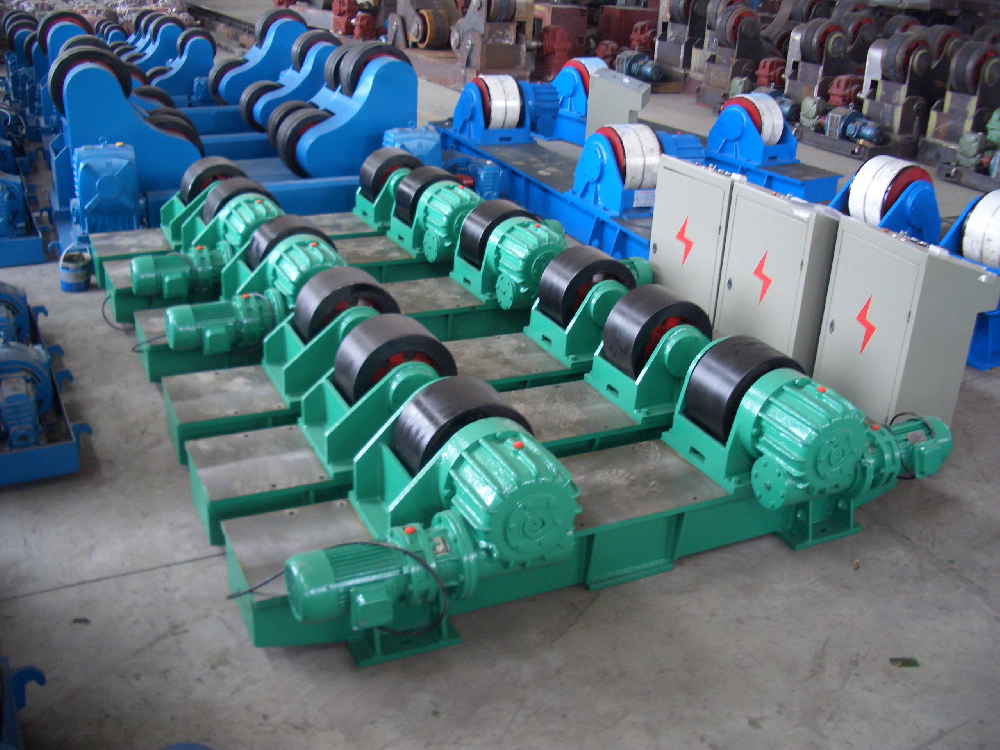

Il posizionatore in foto NON ha la regolazione della apertura rulli tramite volantino,
In realta' il posizionatore che vi verra' consegnato avra' la regolazione tramite volantino vite senze fine
rulli: Materiale Gomma
Beni nuovi assemblati in romania e collaudati in italia presso nostro magazzino
Consegna 45-60 gg dall'ordine
Technical Parameters:
Model ECM20 T/R
Max. Loading.....20.000 kg
Diameter............ 500-4500mm
Rubber Roller.......Diam 350-210mm
Velocity(m/h)..........6-60 m/h
I. Applicazione
I telai a rulli delle serie ECM sono progettati e costruiti in modo da poter assorbire tutte le soluzioni e vantaggi di simili prodotti sul mercato, in accordo con le esigenze dell’industria per la costruzione di cilindri navali.
Questo macchianrio puo’ essere utilizzato per la saldatura sia manuale che in automatico di cilindri in acciaio.Presenta una tecnologia avanzata, qualita’ affidabile, uso ed operazione semplici, ed altri vantaggi.
II. Uso e specifiche.
Il telaio a rulli puo’ essere del tipo regolabile e/o auto-regolabile.Ciascuna serie di telaio a rulli e’ composto da un sostegno folle ed uno di spinta.Due riduttori a vite senza fine regolano il moto in modo sincrono.Il riduttore e’ dotato di un motore a frequnza alternate, uno scambiatore di frequenza, ecc, che e’ molto silenzioso e assicura una rotazione omogenea dei pezzi da lavorare.Quando la velocita’ lineare del pezzo da lavorare e’ compreso tra I 6M/ora ed i 60M/ora, la distanza che intercorre tra i rulli regolabili o autoregolabili puo’ essere regolata a seconda dell’esigenza del cliente.
Il morsetto di serraggio del telaio a rulli regolabile puo’ essere regolato in modo da poter adattarsi al diametro del pezzo da lavorare in modo da poter aumentare l’efficenza e ridurre I tempi di lavoro.
Parametri tecnici:
| MODELLO | MASSIMO CARICO (T) | DIAMETRO (mm) CILINDRO UTILIZZABILE | DIAMETRO E LARGHEZZA RULLO DI GOMMA | VELOCITA’ LINEARE RULLO | POTENZA MOTORE (KW) | TIPO DI DISTANZA REGOLABILE | TIPO DI REGOLAZIONE VELOCITA’ |
| ECM 10 | 10 | 300 - 3200 | 300-200 | 6-60 | 2*0.5.5 | VITE REGOLABILE | A corrente alternata |
| ECM 20 | 20 | 500 - 4500 | 350-210 | 6-60 | 2*1.1 | VITE REGOLABILE | A corrente alternata |
| ECM 40 | 40 | 500 - 4500 | 450-220 | 6-60 | 2*1.5 | VITE REGOLABILE | A corrente alternata |
3.impianto elettrico SEMIENS
4.Cliente puo’ scegliere il colore.
6.Fornitura comprende il drive rotazione e folle, scatola comando elettrico e controllo
7.tutti I motoriduttori e motori sono coperti.
DIMENSIONI
| ARTICOLO | Drive rotatore (dimensioni) Lun.*Lar.*Alt.(mm)
| Rotatore folle (dimensioni) Lun.*Lar.*Alt.(mm)
| Peso(ton)
|
| ECM-10 | 2300*580*550 | 2300*380*550
| 1.1T |
