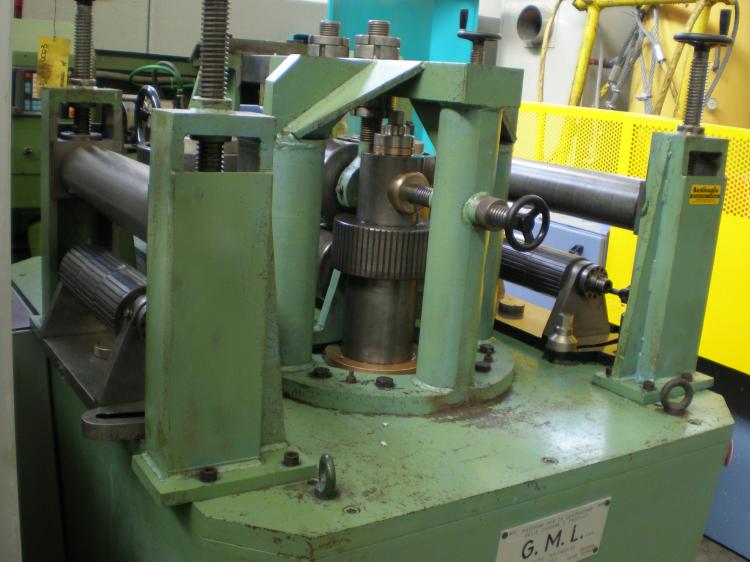

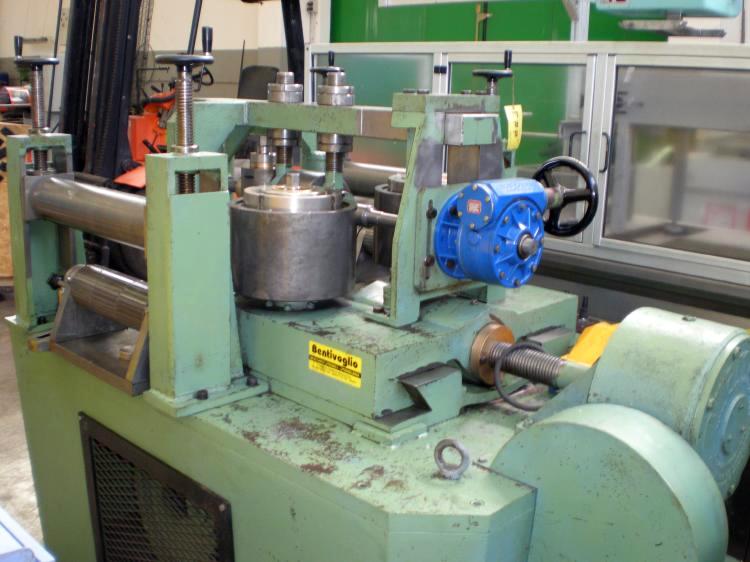

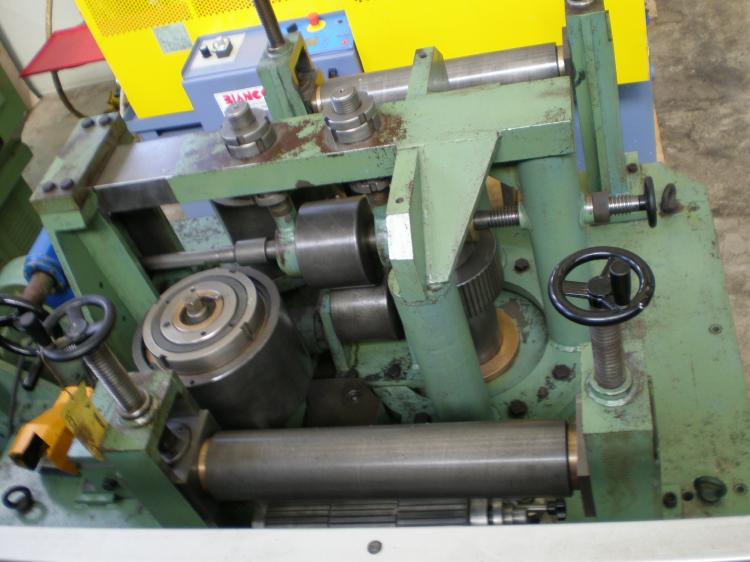

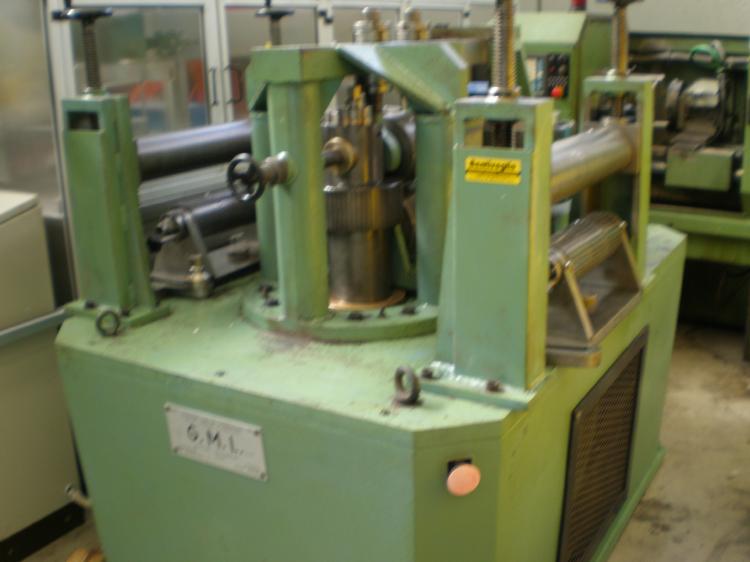

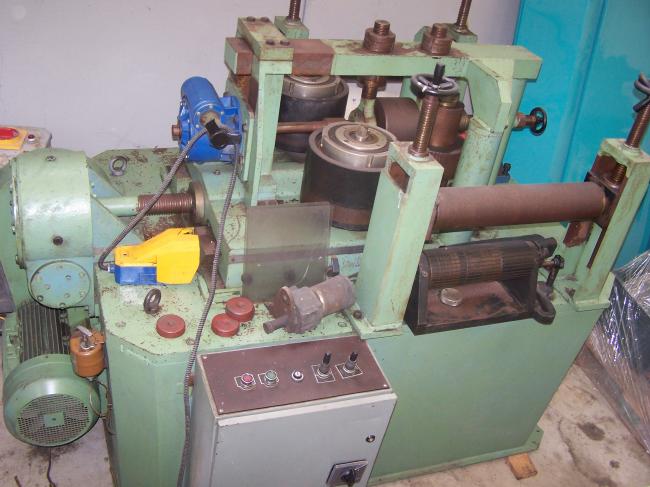

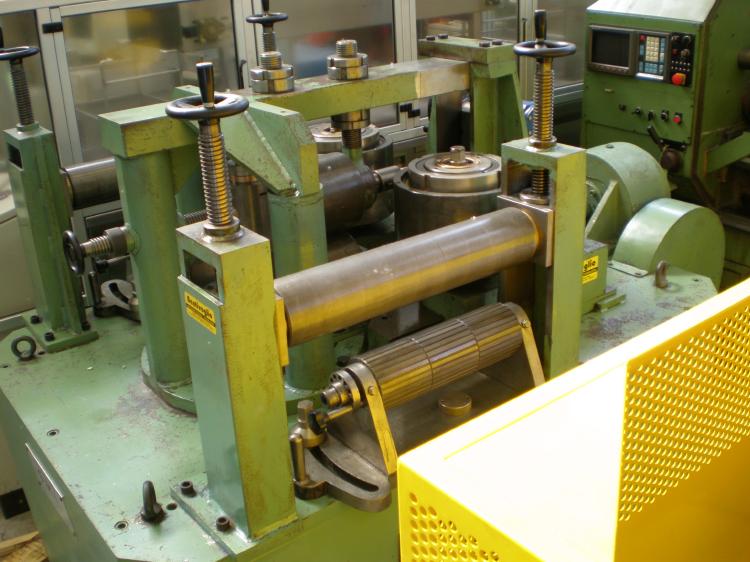

PIEGAPROFILATI A FREDDO GML 160
Codice di riferimento: 5370
Immagini del prodotto:
Dati tecnici:
- CURVAPROFILATI A FREDDO GML 160
MODELLO PA 16
- Ala esterna mm.100x100x14
Diamtero min. mm.800
- Ala interna mm.90x90x9
Diametro min. mm.800
- HE orizzontale mm.80x80
Diametro min. mm.5000
- HE verticale mm.100x100
Diametro min. mm.3000
- NP verticale mm.150
Diametro min. mm.800
- NP orizzontale mm.70
Diametro min. mm.2000
BASAMENTO:
In lamiera di acciaio, nervata nei punti di maggiore tesione,
saldata all'arco in atm. controllata, quindi normalizzata.
RIDUTTORE ROTAZIONE:
Con carcassa in lamiera di acciaio saldata elettricamente;
vite senza fine in acciaio speciale fucinato e bonificato;
corona in bronzo speciale atta a sostenere notevoli sforzi radiale.
RIDUTTORE TRASLAZIONE:
E' composto come il precedente, con dimensioni molto più ridotte.
Lubrificazione dei riduttori mediante riempimento totale ed in altri
punti della macchina, centralizzata azionabile con pompa a mano.
RULLI SAGOMATORI:
In acciaio speciale adatto alla cementazione, sono studiati nella loro
forma e dimensione consentendo la piegatura di qualsiasi tipo di
profilato normale.
CARRELLO RULLI CURVATORI:
Con guide a coda di rondine in acciaio fuso, è costruito in modo tale
da sostenere un notevole sforzo con minime tolleranze di spostamento
COMPLETA DI:
- DISPOSITIVO ANTISVERGOLAMENTO
MACCHINA USATA
