macchina per tubo spiralato

Dati tecnici:

OGGETTO : MACCHINA SM – 34 versione 2011

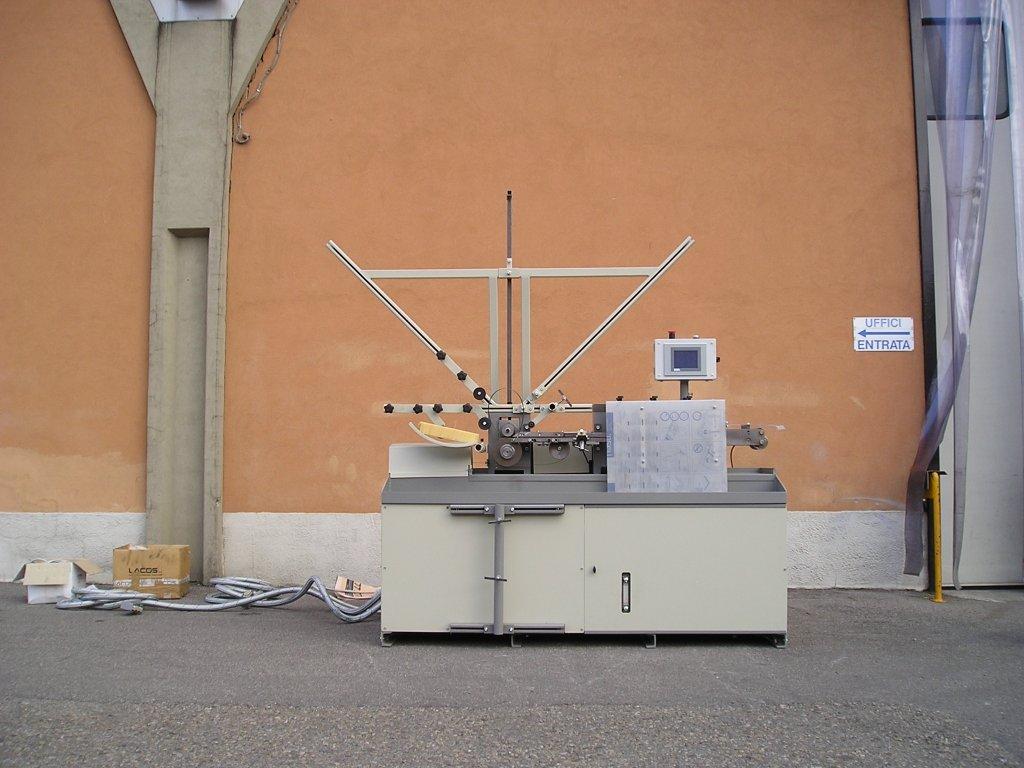

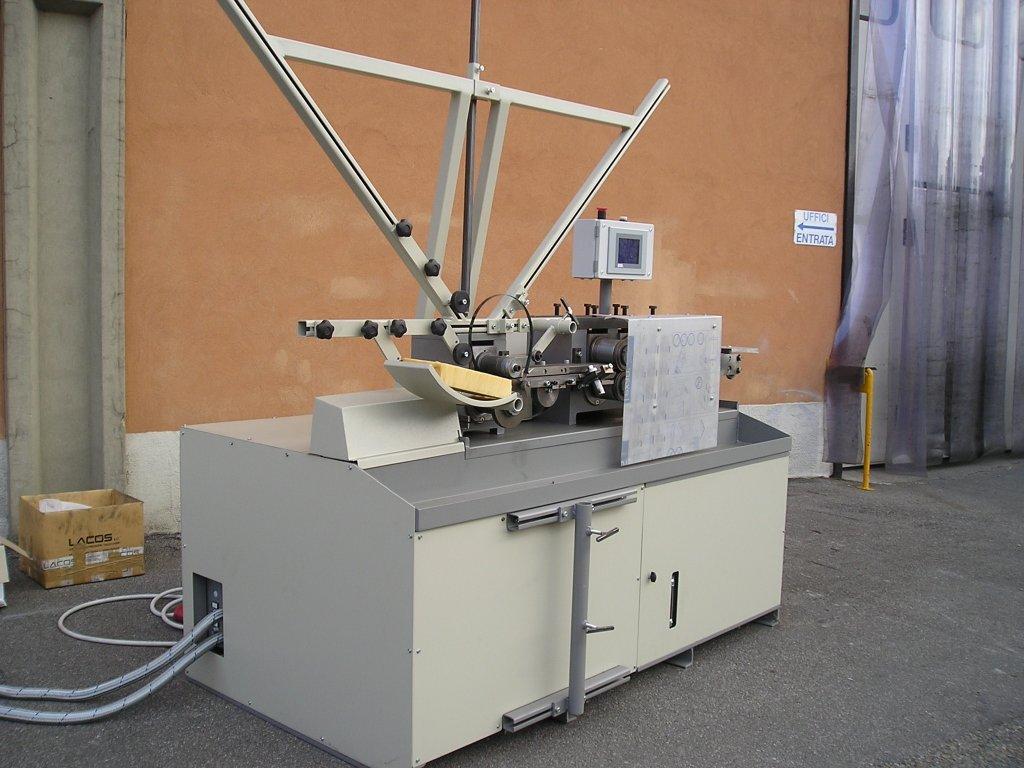

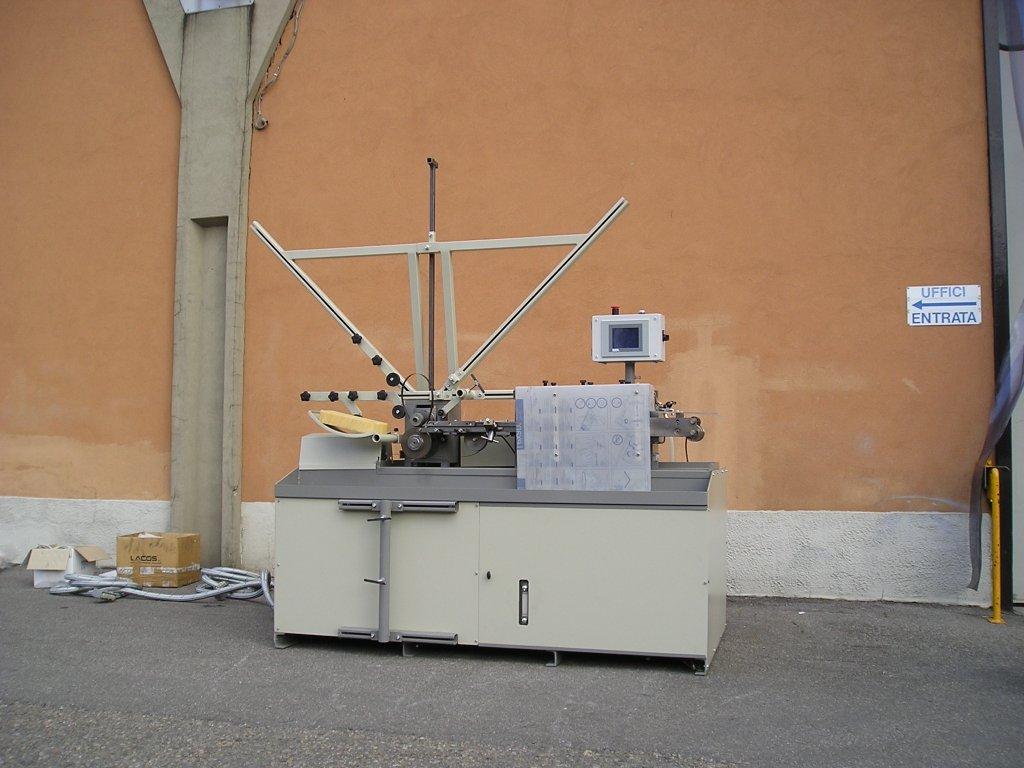

MACCHINA SM – 34
Per la costruzione di tubi circolari in lamiera con nervatura elicoidale graffata.
Caratteristiche principali:
diametro minimo e massimo del tubo da Ø 100 a Ø 1.800 mm
lunghezza tubi senza limiti
larghezza del nastro - costante 99 mm
spessore del nastro da 0.45 a 1.25 mm
velocità di alimentazione da 0 a 60 m/min.
capacità produttiva lamiera zincata sp. 0.8 2.000 kg di tubo/ora
sp. 1.0 2.800 kg di tubo/ora
senza i tempi per taglio e magazzinaggio
motore elettrico potenza 11 KW 30 A 50 Hertz
peso 900 kg
dimensioni lunghezza 1.00 m
larghezza 1.90 m
altezza 1.40 m senza tubo e relativo supporto
installazione vedere disegno
corrente alimentazione trifase 380 V – 50 Hertz
PREZZI
a) La macchina standard viene fornita con il seguente materiale, che permette la costruzione di tutti i diametri da Ø 100 a Ø 1.800 mm
- motore elettrico a CA con inverter
- sistema lubrificante con pompa autoadescante
- supporto per tubi
- dispositivo per la variazione del diametro dei tubi
- lettura automatica lunghezza tubi con programmatore

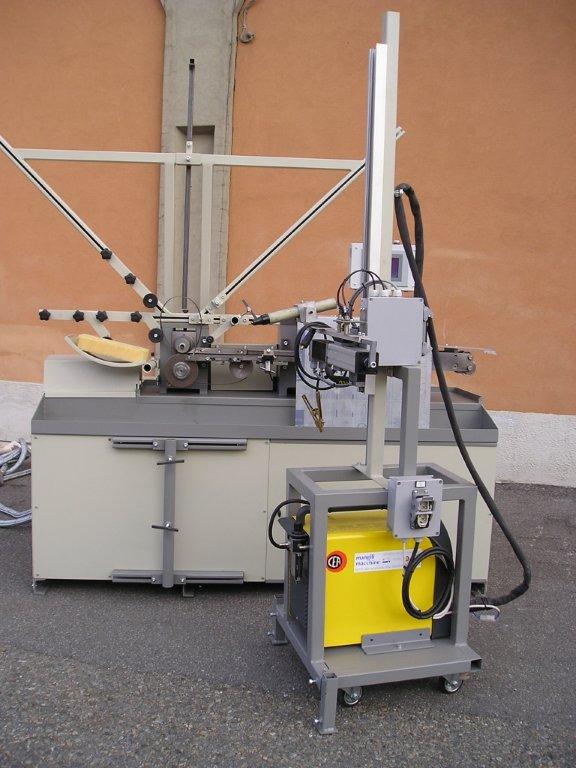

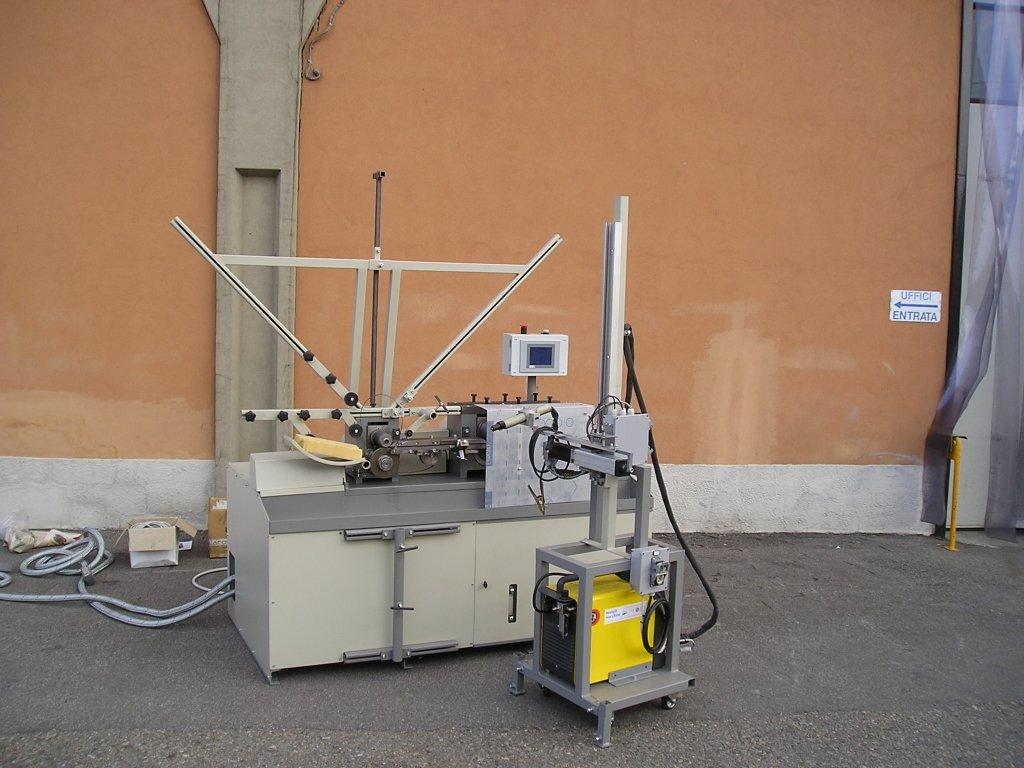

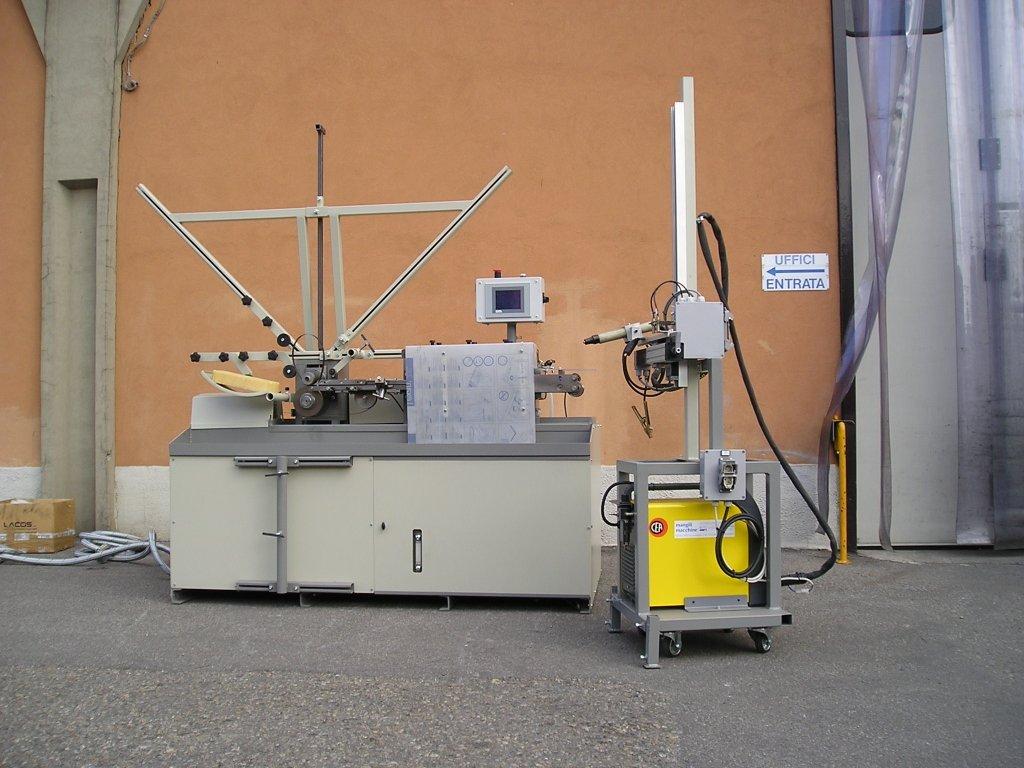

- taglio tubi al plasma completo di 5 cavalletti portatubi
- catalogo con esplosi costruttivi € 84.000,00
Rulli per esecuzione tubi lisci normali
spessori : da 0.5 mm a 1.25 mm
larghezza nastro 99 mm. costanti € 5.250,00
Prezzo totale macchina per esecuzione di ogni tubo liscio normale
Da Ø 100 mm a Ø 1.800 mm
Spessori da 0.5 mm a 1.25 mm TOTALE a) € 89.250,00
b) Attrezzature per la lavorazione:
*Svolgitore di nastro, portata 400 Kg autocentrante € 4.650,00
*Serie rulli per rinforzare i tubi con una leggera onda
che non crea turbolenza all’aria € 2.350,00
Cavalletti portatubi in più oltre a quelli di dotazione €/cad 250,00
Tavolo supporto e magazzinaggio tubi finiti € 5.500,00
TOTALE b*) € 7.000,00
Prezzo macchina completa e attrezzata per esecuzione di tutti i
diametri e di ogni spessore tra 0,5 e 1,25 mm
TOTALE a)+ b*) € 96.250,00
La macchina può avere i seguenti optionals:
- rulli per tubi ondulati con 2 onde h = 8 mm
- pressa per tubi forati
- attrezzatura per tubi Ø 80 mm con nastro largo 75 mm
(specificare in fase d’ordine)
- attrezzatura per tubi con diametro fino a Ø 2.100
completo di rulli per rinforzare tubi *
- attrezzatura per tubi con guarnizione nella graffatura
(specificare in fase d’ordine)
- attrezzatura per tubi con nastro spessore 1,5 mm zincato, lucido , alluminio
- aspiratore con filtro per abbattimento polveri dovute al taglio € 10.000,00
Richiedere offerta per i supplementi desiderati.
Vantaggi rispetto alle macchine similari in commercio
Motore elettrico a corrente alternata regolato da inverter che permette di regolare la velocità di avanzamento del nastro da quasi fermo al massimo numero di giri.
Macchina compatta e leggera che può facilmente essere usata in cantiere; funzionamento meccanico.
La macchina con le varie attrezzature può fare tubi di diametro variabile, con continuità, da Ø 80 a Ø 2.300 mm, senza impiego di mandrini o anelli formatori per ogni diametro.
Tempo richiesto per cambi di diametro o di spessori, ridotto al minimo.
Larghezza nastro costante, anche per l’esecuzione di tubi ondulati. ( 75 mm per tubi Ø80-100 ; 99 mm per tubi Ø 100- 2.300 )
Lavorazione di tutte le lamiere: lucide, zincate, preverniciate, aisi 304 e 316, alluminio, peralluman ( AlMg3), rame e anche forate.
La macchina non richiede controlli o manutenzioni speciali.
Prezzo speciale a Voi riservato e valido fino al 31/12/2.011:
sconto 20% TOTALE a) € 71.400,00
TOTALE a)+ b*) € 77.000,00
Tempi di consegna e forma di pagamento.
Tempo di consegna: 10 giorni dalla data dell’ordine confermato
Luogo di consegna: presso nostra sede di Zingonia
Forma di pagamento: 30% al momento della conferma d’ordine
Saldo alla consegna a mezzo leasing o altra forma da convenirsi.
Garanzia : La garanzia è valida per un anno dalla data di consegna della macchina e copre la sostituzione delle parti risultate difettose. Non copre i pezzi danneggiati per uso improprio della macchina o per incapacità dell’operatore.
Collaudo: Il collaudo generale della macchina, eseguito presso la nostra officina alla presenza del cliente, è compreso nel prezzo.
Se il collaudo e la messa in servizio viene fatta presso
l’officina del cliente, il costo del tecnico per giorno
lavorativo di 8 ore dal momento della partenza al
rientro presso la sede Spiralo di Zingonia è
in Italia €/giorno 500,00
All’estero “ 650,00
(tre giorni di tecnico + 2 di viaggio = € 3.250,00 )
Spese viaggio, vitto e alloggio al costo
Imballaggio: eventuale se richiesto dal cliente al costo
Validità offerta: la presente offerta è valida fino al 31-12-2.011
Attendiamo la Vs. visita , se desiderate vedere la macchina lavorare.
Saluti
Spiralo It. Srl
ing. Moro
