Linea di TAGLIO RIZZATO

Dati tecnici:





Oggetto:  LINEA DI TAGLIO IN STRISCE SLITTER 1500X 4 SENSO LINEA SX-DX RIZZATO



 1. CULLA DI CARICO “RIZZATO”

 portata 16 ton

 traslazione mediante riduttore e motore idraulico

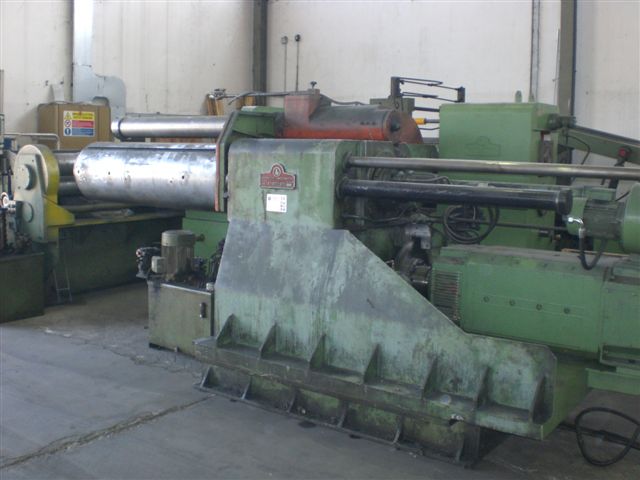

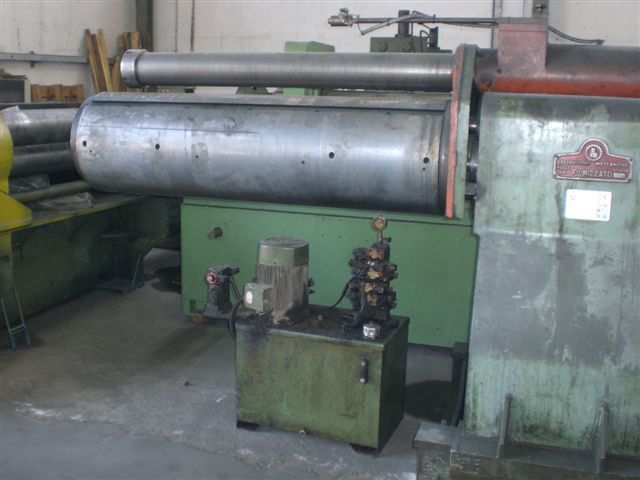

 2. ASPO SVOLGITORE MOBILE CON TERZO SUPPORTO “RIZZATO”

 motorizzazione mediante riduttore e motore idraulico

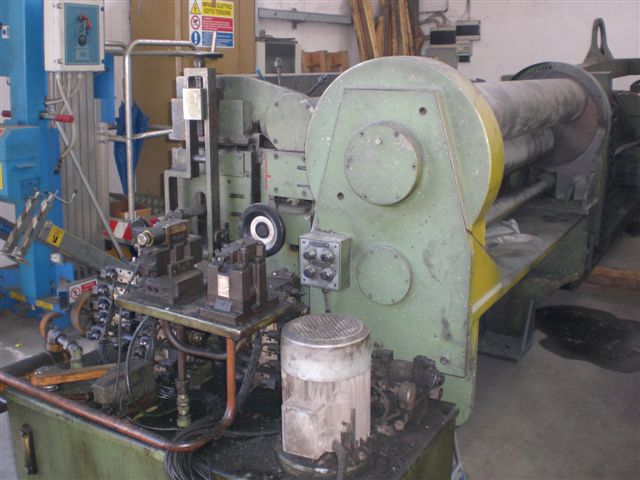

 3. GRUPPO DI INTRODUZIONE “RIZZATO”

telaio sul quale sono fissati:

·         Pinch roll

·         Tavola apri rotolo

·         Rullo snuber

·         Tavola di accompagnamento (raccordo) tra cesoia intestatrice, centratori a rulli verticali e calmatori a rulli orizzontali



 4. CENTRALE IDRAULICA

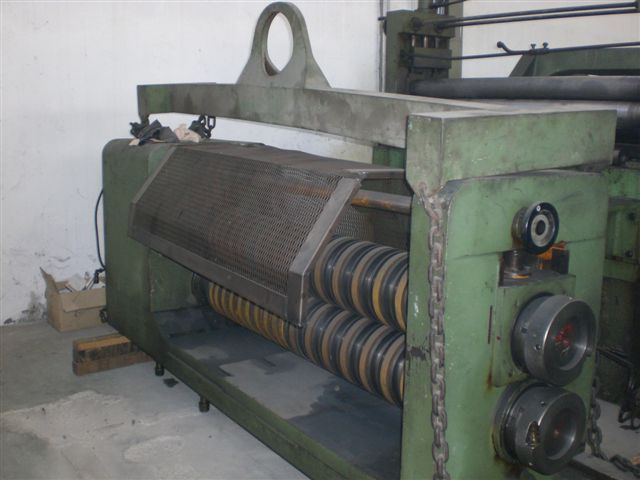

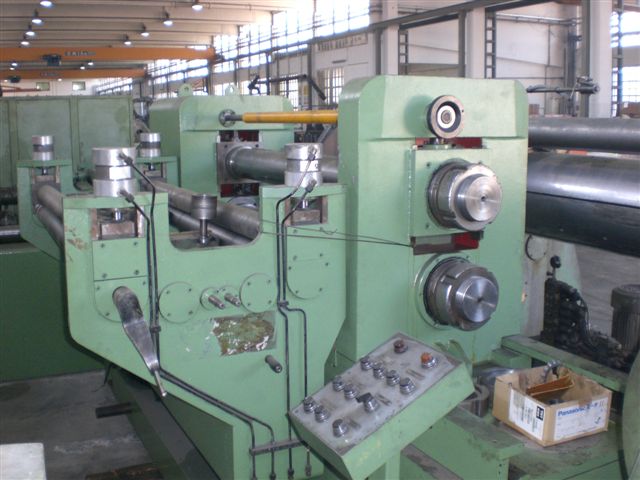

 5. CESOIA CIRCOLARE “RIZZATO” INTERCAMBIABILE CON DOPPIA TESTA

completa di doppi rulli calmatori e centratore

gruppo incernierato per l’entrata dell’operatore durante la formazione delle lame

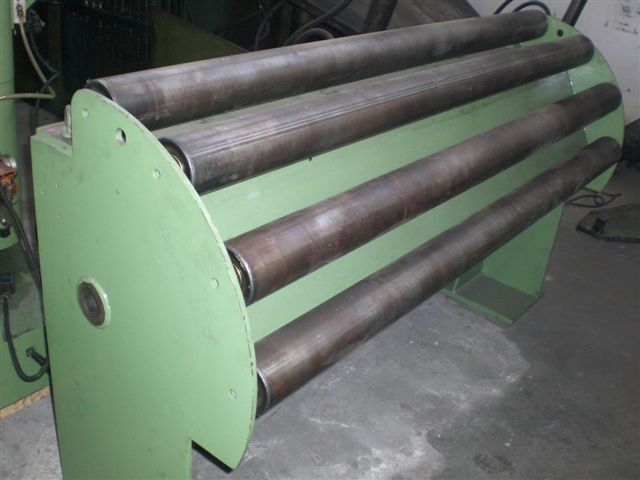

 6. SELLE DI DISCESA IN FOSSA CON TAVOLA SORPASSO FOSSA D’ANSA foto 2732

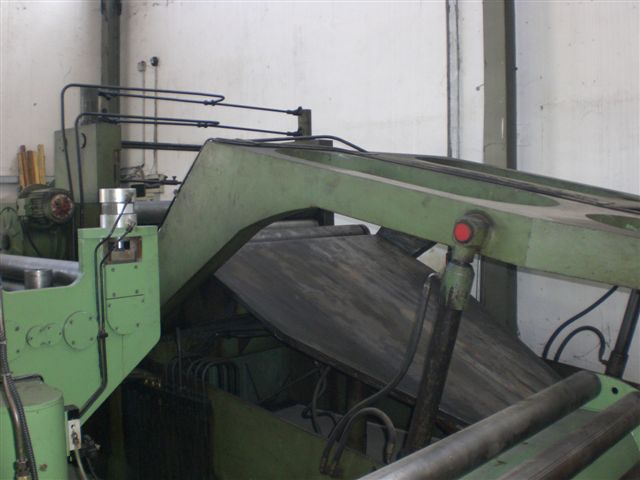

 7. SELLE DI RISALITA DALLA FOSSA CON CANOTTO PORTA SEPARATORI E foto 2734 TAVOLA DI SORPASSO FOSSA D’ANSA foto 2734

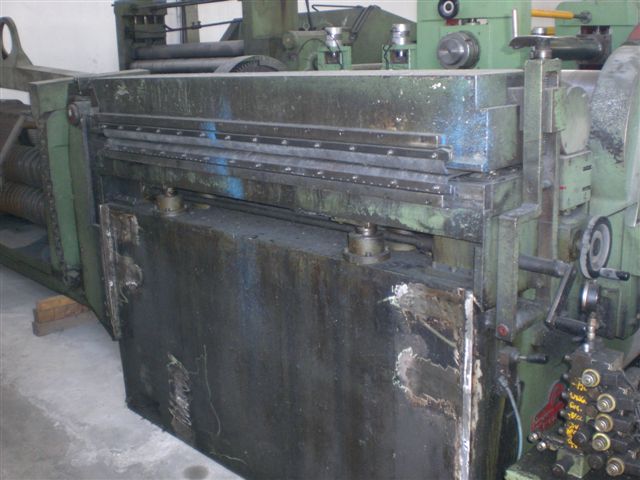

 8. PRESSA A FELTRO CON CANOTTI AD ESPANSIONE PNEUMATICA foto 2735



 9. GRUPPO SCHIACCIABAVE CON RULLO DEFLETTORE



10. ASPO AVVOLGITORE MOBILE”RIZZATO” foto n. 249-250-254

mandrino a sbalzo diam.500

piastra espulsione

canotto porta separatori



11. CULLA DI SCARICO foto n. 252



12. GIOSTRA A 2 BRACCI foto n. 2738

montata su ralla



13. ARMADI ELETTRICI E PULPITI DI COMANDO DA RIFARE COMPLETAMENTE











larghezza di taglio: 1500

spessore:4mm

composta:



Aspo  svolgitore

doppia Testa slitter 1500mm

 pressa a feltro

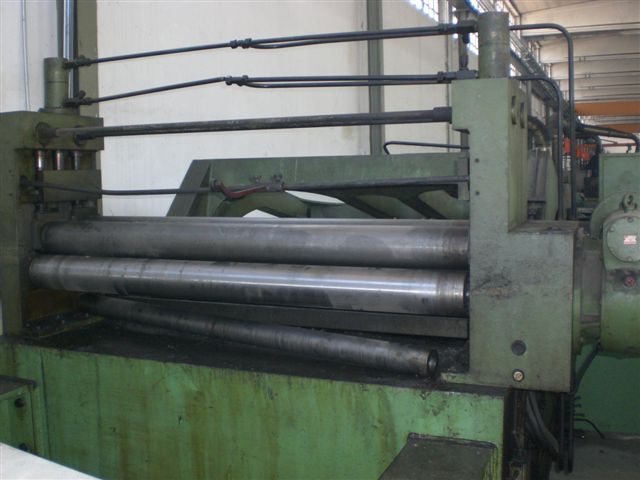

gruppo raddrizzatura

aspo avvolgitore
