Linea di taglio 1500mm x 3mm
Codice di riferimento: 7810
Immagini del prodotto:
Dati tecnici:

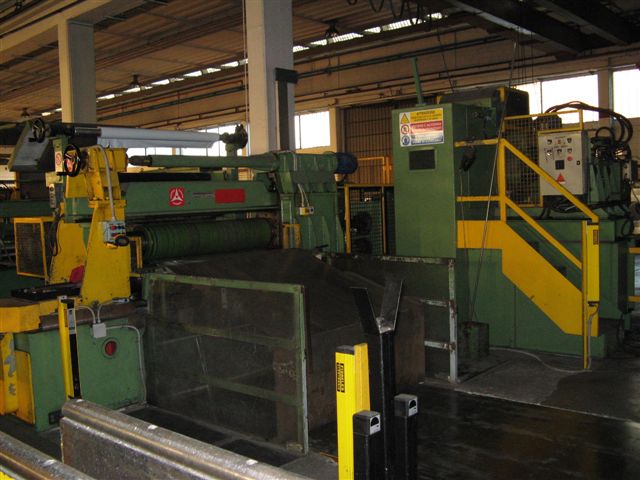

SLITTER 1500x3 mm
Costruttore: Nordmeccanica-Novastilmec
Materiale originariamente lavorato: coils zincati/preverniciati
Spessore min/max: 0,5-3 mm
Max peso coil: 15.000 kg
Max larghezza nastro: 1.530 mm
Diametro interno coil sullo svolgitore: 500-600 mm (aspo a grande espansione).
Diametro interno sull’avvolgitore: 508 mm
Specifiche della linea:
Linea ad aspo traente.
Senso di lavoro: Sinistra- Destra
Velocita’: regolabile fino a 120 m/min
Descrizione componenti:
- Culla di carico motorizzata.

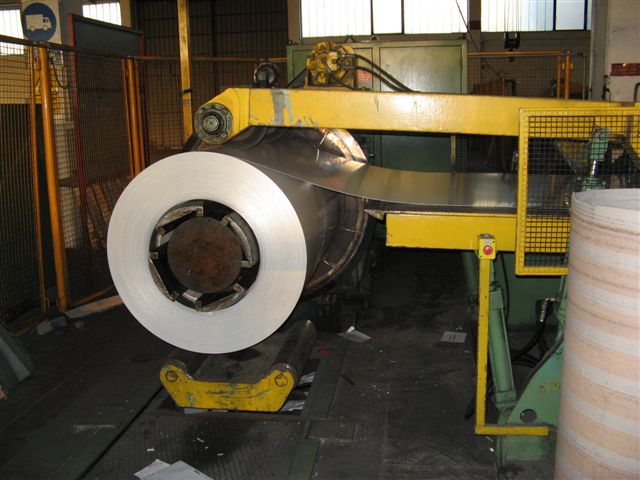

- Aspo svolgitore a sbalzo, espansione oleodinamica, con motore trifase oleodinamico per
introduzione e freno pneumatico per tensionatura durante la fase di lavoro.

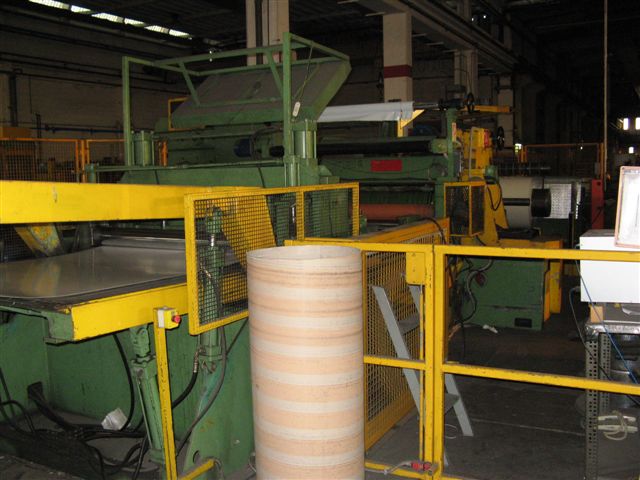

- Gruppo di introduzione con pinch-roll, tavola aprispira e braccio di pressione (snubber).
- Cesoia intestatrice a ghigliottina, oleodinamica, a grande apertura.
- Gruppo centratori/calmatori con unità di applicazione PVC.

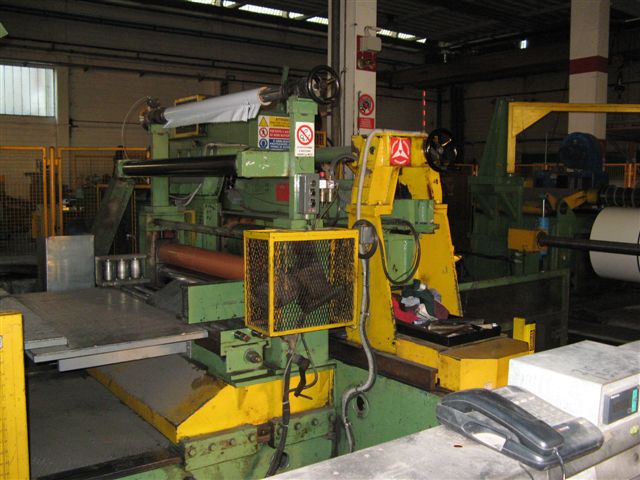

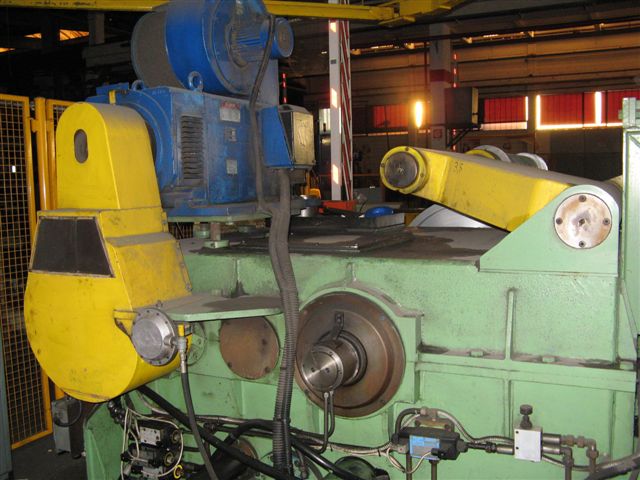

- Cesoia a lame circolari, diam. mandrini: 160 mm. Con motore asincrono per introduzione
materiale e giunto elettromagnetico.

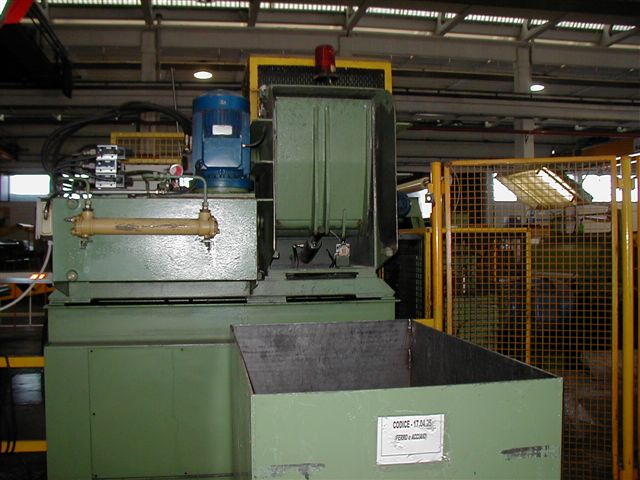

- Avvolgisfrido a tamburo singolo (baluccatore) 600x600, già montato su piattaforma
h=1500 (costruttore Zappa).
- Tavola di accompagnamento strisce .

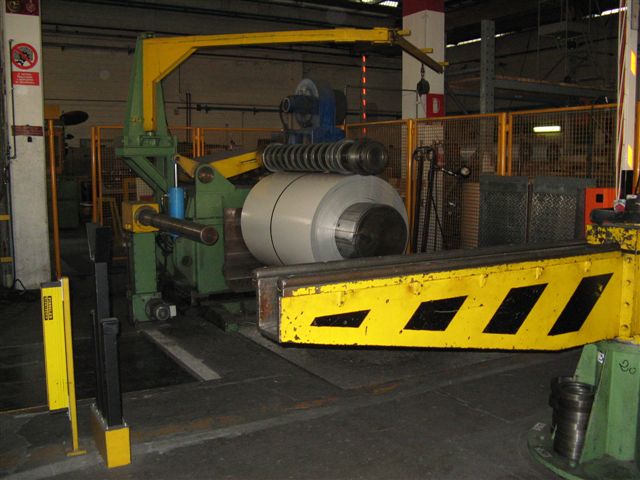

- Aspo avvolgitore con braccio porta separatori e scudo espulsore. Motore in DC.

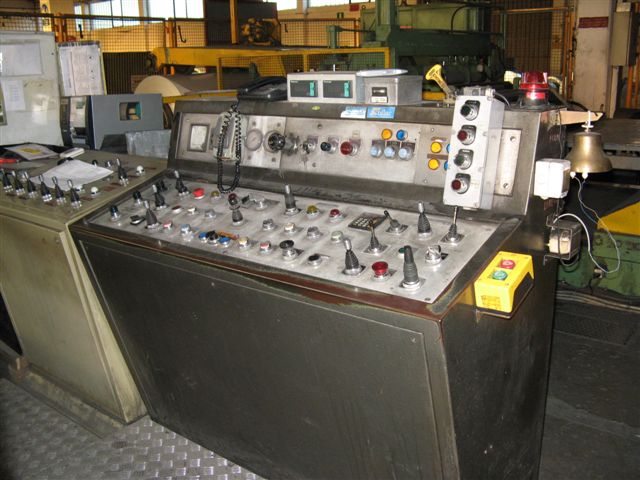

- Quadro elettrico e pulpito operatore (anni ’80).
- Centralina oleodinamica.

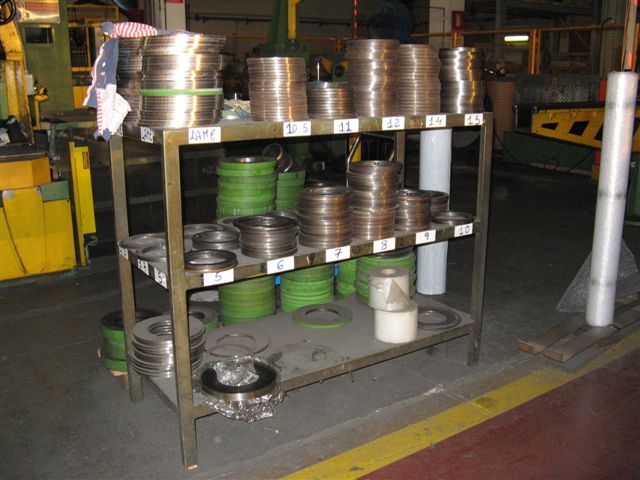

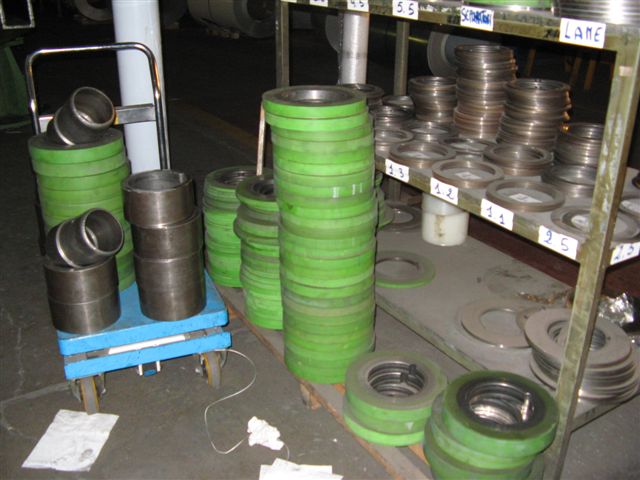

- Ricca dotazione di lame (oltre 200), dischi separatori, dischi gommati e distanziali.
