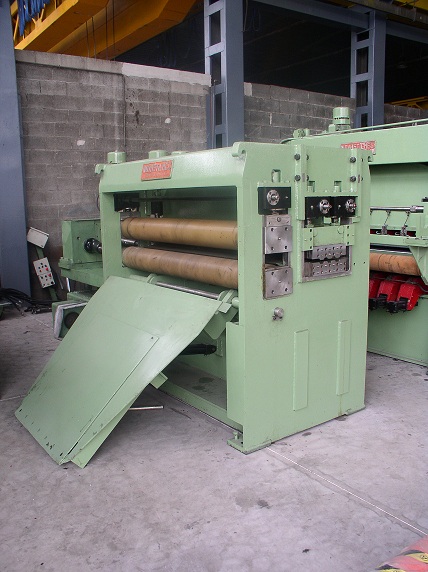

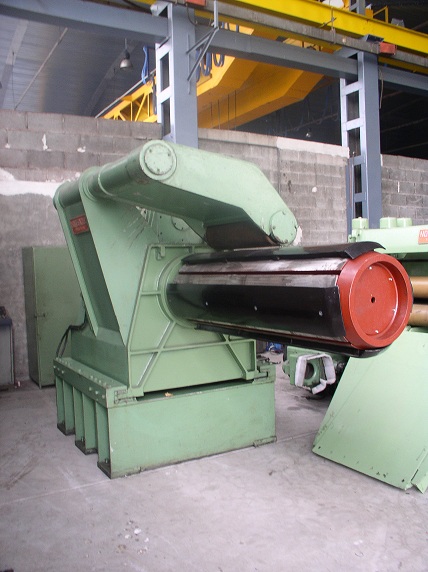

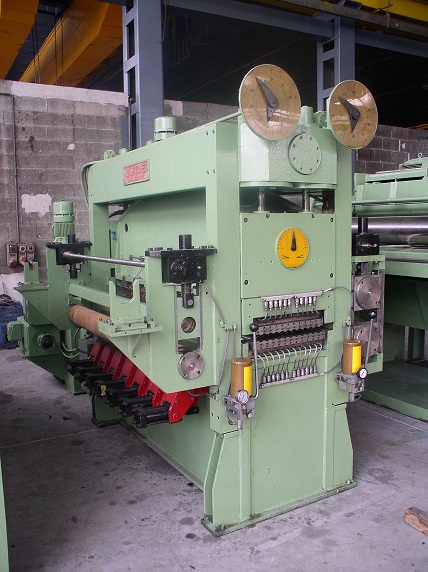

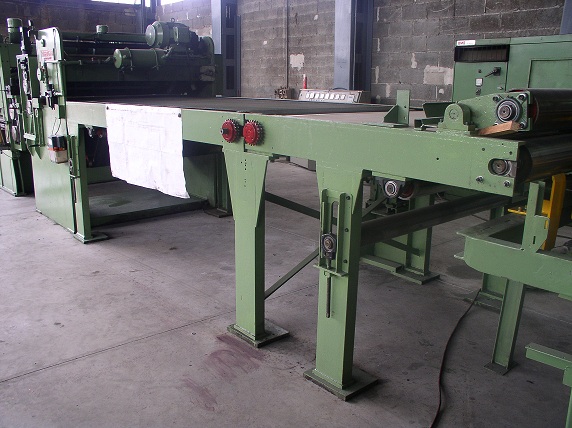

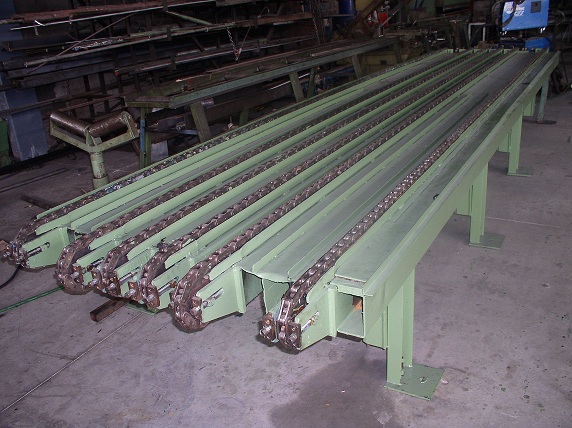

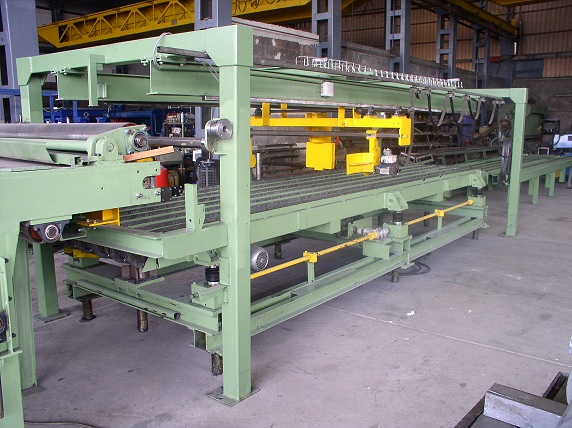

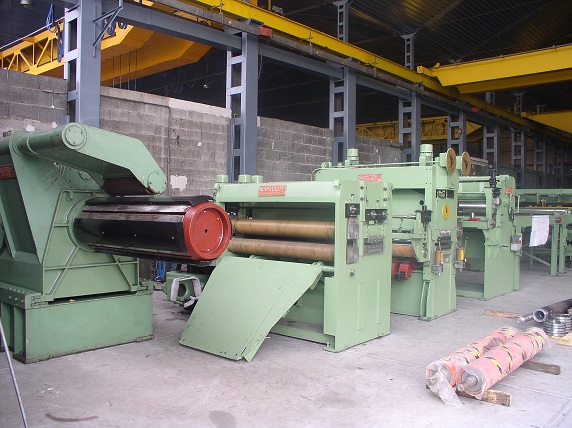

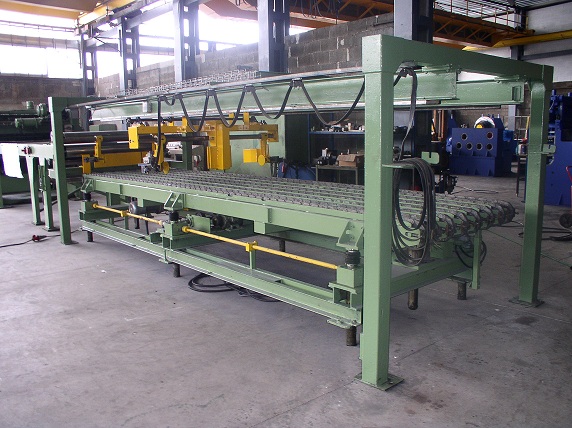

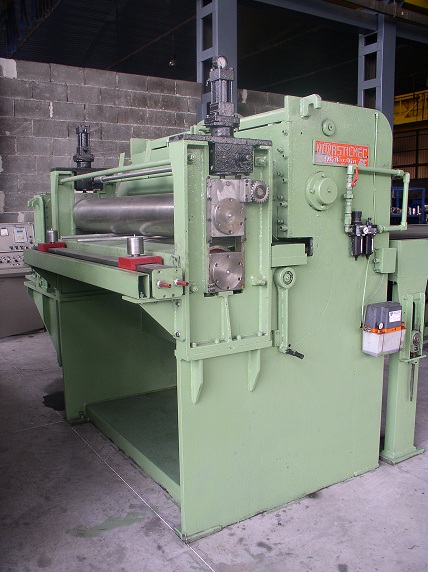

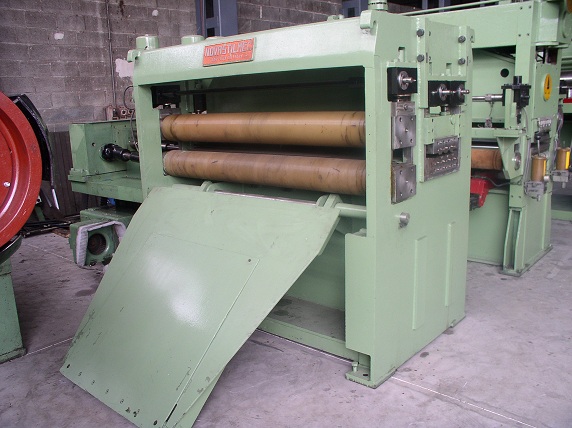

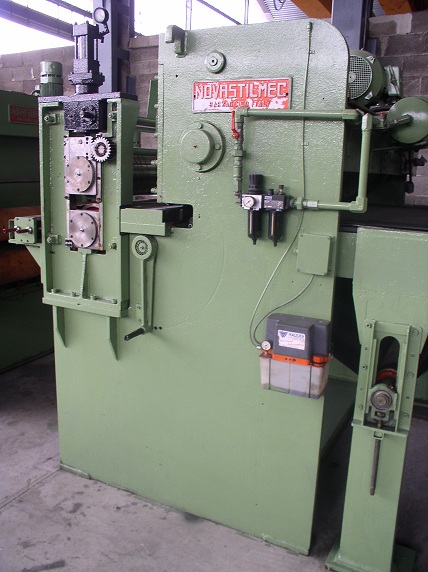

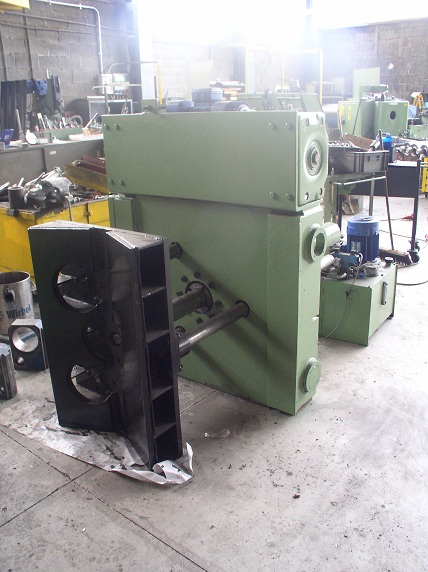

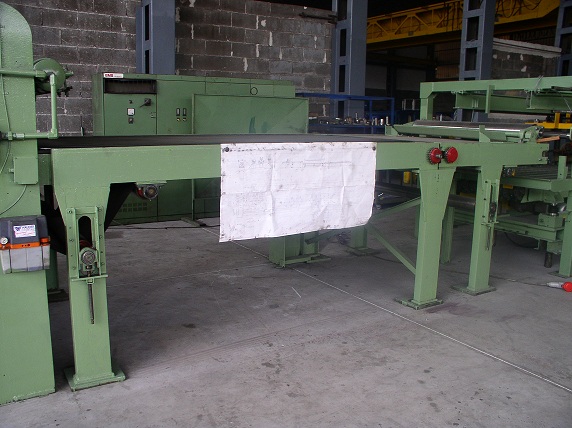

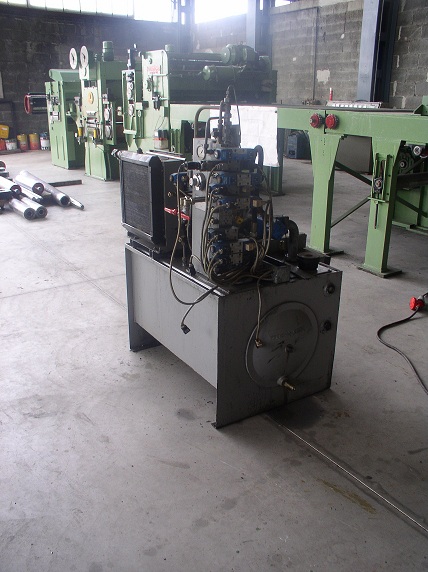

Linea di Spianatura e taglio 1500 x 2

Dati tecnici:

 : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 2 OFFERTA TECNICA 1. MATERIALE DA LAVORARE Acciaio al carbonio laminato a freddo e a caldo, in coils aventi le seguenti dimensioni:  Spessore nominale minimo 0,4 mm.  Spessore nominale max 2,0 mm.  Carico di rottura max. 40 kg/mm²  Larghezza minima 500 mm.  Larghezza max. 1.500 mm.  Diametro interno 508 mm.  Diametro esterno min. 1.000 mm.  Diametro esterno max. 1.800 mm.  Peso max. acciaio al carbonio 15 Ton. 2. DIMENSIONI E FORMA DEL PRODOTTO FINITO RICAVATO DAL MATERIALE DESCRITTO AL PUNTO 1. Fogli di lamiera tagliati a misura ed impilati nelle seguenti dimensioni:  Spessore minimo 0,4 ÷ 2,0 mm.  Lunghezza minima di taglio (foglio) 1.000 mm.  Lunghezza max. di taglio (foglio) 6.000 mm.  Peso max. del pacco 10.000 kg. ) Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 3 3. CARATTERISTICHE GENERALI DELLA LINEA  Velocità di alimentazione (variabile) 3 Mt/minuto  Velocità di lavoro 0 ÷ 50 Mt/minuto  Tolleranza sulla lunghezza di taglio (con coils di prima scelta) fino a 4 Mt. Max +/- 1 mm. Per ciascun metro aggiuntivo max. +/- 0,5 mm.  Alimentazione principale 380 Volt 50 Hz trifase  Alimentazione ausiliari 110 Volt - 50 Hz  Alimentazione elettrovalvole 110 Volt - 50 Hz  Pressione di lavoro per gli impianti idraulici 120 BAR  Pressione di lavoro per gli impianti pneumatici 6 BAR  Motori principali corrente continua  Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 4 4. COMPOSIZIONE DELLA LINEA 4.1 CULLA PER IL CARICO DEL COIL 4.2 ASPO SVOLGITORE A SBALZO 4.3 PALA APRISPIRA 4.4 GRUPPO DI DEVOLGIMENTO 4.5 SPIANATRICE PER SPESSORI DA 0,4 a 2,0 mm. 4.6 FOSSA PER RECUPERO ANSA CON RULLIERA 4.7 CESOIA A GHIGLIOTTINA (Start-stop a mezzo feeder) 4.8 IMPILATORE 4.9 RULLIERA DI SCARICO A CATENEN 4.10 CENTRALINE IDRAULICHE 4.11 PULPITI DI COMANDO 4.12 APPARECCHIATURA ELETTRICA (NUOVA)  Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 5 DESCRIZIONE DELLA LINEA 4.1. CULLA DI CARICO DEL COIL SULL'ASPO DEVOLGITORE Funzione Trasferimento e devolgimento del coil sull'aspo svolgitore. Struttura carpenteria elettrosaldata e lavorata, che comprende:  il basamento  la culla di sollevamento del coil  tre colonne di guida. Caratteristiche tecniche  Capacità di sollevamento ................ ..15 Ton.  Corsa di sollevamento circa ............ .650 mm.  Diametro delle colonne di guida ...... ..80 mm.  Motore CA ………………………………..2 kW. Via Fossano, 16 - Moncalieri (TO) Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 6 4.2. ASPO SVOLGITORE DEL COIL (TIPO MANDRINO A SBALZO) Impiego Ha la funzione di sostenere il coil durante lo svolgimento e l'avanzamento lungo tutta la linea fino al taglio. Caratteristiche costruttive E' costruito in strutture di acciaio composte, saldate, e lavorate, comprende l’aspo mobile sul proprio basamento a mezzo cilindro idraulico. L’aspo ha la possibilità di spostamento assiale per pilotaggio bordi con comando manuale. All'interno della spalla trova alloggiamento la motorizzazione, il freno di stazionamento, l'albero porta mandrino con sistema di espansione a mezzo cilindro idraulico, supportato su cuscinetti. All'esterno della spalla, e montato sul proprio albero, il mandrino. Motorizzazione L'aspo è comandato da un motoriduttore elettrico in C.C., installato sulla base mobile ed aziona l'albero porta mandrino a mezzo ingranaggi di grosso diametro e fascia. Un freno a disco montato sull'ingranaggio che porta il moto al mandrino, agisce essenzialmente da freno di stazionamento. Premirotolo Sulla medesima struttura, è montato il premirotolo mobile verticalmente a mezzo di cilindro idraulico e rotazione folle di un rullo supportato su cuscinetti. Basi La macchina è composta da: - una base fissa ancorata alle fondazioni. - una base mobile che porta il motore, il freno, il riduttore e l'albero porta mandrino. - La base mobile consente uno spostamento di ± 250 mm. rispetto alla base fissa, con movimento assiale per mezzo di un cilindro idraulico fissato sulla base fissa. - Sono previste delle guide e controguide in bronzo con dispositivo di ripresa dei giochi. Caratteristiche tecniche  Diametro del mandrino 480 ÷ 520 mm. (610 con sovrategoli)  Portata dell'aspo 20 Ton.  Forza di tensionamento 9.000 N.  Traslazione aspo + 100 - 100 mm.  Motorizzazione n° 1 motore in C.C. 29,4 Kw 1600 RPM 670-1600  Freni di stazionamento e sicurezza n° 1 pneumatico Via Fossano, 16 - Moncalieri (TO) Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 7 4.3 PALA APRISPIRA Funzione sollevare l'estremità del nastro (prima spira del coil) e sostenerla durante l'avanzamento fino alla preraddrizzatrice o alla spianatrice Struttura Struttura in carpenteria di acciaio saldata e lavorata, comprendente la pala di base e la pala aprispira con allungamento telescopico. La pala di base è ancorata posteriormente alla struttura del pinch-roll a mezzo di un albero (supportato su bronzine) che funge da fulcro ad asse orizzontale. La pala di base ruota attorno a tale fulcro a mezzo di cilindro idraulico. All'interno della pala di base trova alloggiamento la pala aprispira. Essa si può allungare o retrarre a mezzo di un cilindro idraulico ancorato da una parte alla pala di base e dall'altra alla stessa pala aprispira. Caratteristiche tecniche  Larghezza pala parte ancorata, circa 1.500 mm.  Capacità di distacco della prima spira di coils aventi spessori 0,5 ÷ 2,0 mm. Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 8 4.4. GRUPPO DI DEVOLGIMENTO Impiego Ha una doppia funzione: il pinch-roll (rulli di traino) fa avanzare la testa del nastro, per trascinamento a mezzo rulli, fino alla raddrizzatrice. Caratteristiche costruttive Struttura in lastroni d'acciaio lavorati, contenenti due rulli gommati del pinch-roll e 7 rulli della pre-raddrizzatore. Tutti i rulli sono montati su cuscinetti. Il rullo inferiore del pinch-roll è fisso-motorizzato in CC, mentre quello superiore è mobile-folle verticalmente a mezzo di motoriduttore da 1 Kw. Il rullo del pinch-roll e della raddrizzatrice, sono motorizzati a mezzo di un motore elettrico in corrente continua da 30 Kw. Il perfetto parallelismo nel movimento verticale del rullo del pinch-roll è assicurato a mezzo di barra di collegamento agenti con pignoni su cremagliere. Caratteristiche tecniche  Lunghezza utile dei rulli 1.650 mm.  Diametro dei rulli del pinch-roll 180 mm.  Diametro dei rulli raddrizzatrice 60 mm.  Numero dei rulli raddrizzatrice n° 7  Diametro dei controrulli 90 mm.  Fascia dei controrulli 35 mm.  Gruppi conrorulli 5 + 5  Motorizzazione 30 Kw. in C.C.  Basculaggio motorizzazione 1 Kw  Sollevamento rulli snervatori 1 Kw  Sollevamento pincerol 1 KwOggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 9 4.5. SPIANATRICE PER SPESSORI DA 0,4 a 2,0 mm sesta. Funzione spianare entro limiti di tolleranza accettabile il nastro prima del taglio per ricavare il foglio. Struttura Robusta struttura in acciaio lavorata, formata da una parte inferiore fissa, ove sono alloggiati tutti i rulli inferiori e una parte superiore mobile, ove sono alloggiati tutti i rulli superiori. La parte superiore è regolabile:  verticalmente alto – basso  longitudinalmente avanti - indietro (basculaggio) Tutte le regolazioni, si ottengono a mezzo di motori elettrici in C.A.. Tutti i rulli di lavoro, montati su cuscinetti, motorizzati da un motore in corrente continua da 29,4 Kw. La trasmissione del moto è ottenuta a mezzo di giunti cardani. La lubrificazione è automatica. Tutti i rulli di lavoro sono supportati da 7 + 7 banchi di controrulli. I controrulli inferiori sono regolabili singolarmente a mezzo cilindri idraulici visualizzati. Caratteristiche tecniche  Tipo Sesta  Capacità di lavoro 0,4 - 2,0 mm.  Lunghezza utile dei rulli 1.750 mm.  Numero dei rulli di lavoro superiori 23  Numero rulli di lavoro inferiori 12  Totale rulli di lavoro 11  Diametro dei rulli di lavoro Ø 36 mm.  Diametro dei rulli di spinta Ø 32 mm.  Diametro dei contro-rulli Ø 35 mm.  Fascia di ciascun contro-rullo 35 mm.  Potenza del motore principale 29,4 Kw. C.C. 1.600 RPM  Basculaggio idraulico  Pincerol entrata salita e discesa motore 1 Kw.  Pincerol uscita motore 1 Kw. Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 10 4.6. ALIMENTATORE FEEDER CON FOSSA RECUPERO ANSA Ha la funzione di alimentare la cesoia a ghigliottina a una misura predeterminata, precisione sulla ripetibilità del passo pre-programmato dall’operatore. Dotato di gruppo di avanzamento a due rulli sovrapposti, di Ø 200 mm., direttamente accoppiati ad un motore elettrico in C.C. (Brushless) Forza di chiusura dei rulli regolabile a mezzo cilindri idraulici Basamento e struttura totalmente in acciaio elettrosaldato con rulliera di appoggio in entrata e uscita a mezzo rulliere e tavola copri-fossa. Dotato di apparecchiatura elettronica di misurazione e di controllo del passo per la programmazione delle funzioni avente le seguenti caratteristiche:  Larghezza della lamiera 1.650 mm.  Spessore della lamiera 0,5 ÷ 2,0 mm.  Potenza motore principale C.C. (Brushless) 6,62 Kw 2000 RPM  Fossa di recupero altezza mm. 2.500 mm. (opere murarie a carico cliente)  Vedi lay out Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 11 4.7. CESOIA A GHIGLIOTTINA START STOP A MEZZO FEEDER Funzione tagliare il nastro in fogli di lunghezza predeterminata. Struttura E' composta da una cesoia a ghigliottina meccanica fissa. La lama superiore è mossa da un motore elettrico in corrente alternata. Durante il taglio, un premilamiera blocca il nastro da tagliare, in modo da evitarne qualsiasi movimento. Caratteristiche tecniche  Capacità di taglio 0,5 ÷ 2,0 mm.  Lunghezza utile delle lame 1.600 mm.  Numero di tagli in continuo 80 al minuto  Potenza del motore principale 15 Kw 1.450 RPM  Registro interspazio con lettore sul pulpito  Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 12 4.8. TAVOLA DI EVACUAZIONE FOGLI ED IMPILATORE Funzione ricevere i fogli tagliati dalla cesoia, impilarli uniformemente ad altezza stabilita. Struttura in carpenteria saldata, lavorata e assemblata, ed è composta da :  Base inferiore (mobile verticalmente) costruita in profilati d'acciaio, con interposte due file di rulli folli sulle quali cadono i fogli di lamiera tagliati.  Due pareti laterali per pareggiare i fogli nel senso della larghezza, mobili su guide, regolabili in larghezza mediante motori elettrici collegati fra loro. Caratteristiche tecniche:  Larghezza regolabile da mm: 700 a 1.500 mm.  Lunghezza impilabile da mm: 1.000 a 6.000 mm.  Altezza del pacco max 300 mm.  Peso max del pacco 10 Ton.  Diametro dei rulli pincerol 160 mm. circa  Tappeto di uscita (cesoia) 4500 mm. circa  Motorizzazione 4 Kw. Via Fossano, 16 - Moncalieri (TO) Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 13 4.9. RULLIERA DI SCARICO 4.10. CENTRALINE IDRAULICHE (N° 2) La fornitura comprende due centraline idrauliche con capacità del serbatoio da l. 200, con pompa da 20 l/1, alla pressione di esercizio di 120 BAR, completa di strumenti di lettura e regolazione, filtri, riduttori di pressione, ecc. 4.11. PULPITI DI COMANDO La fornitura comprende n. 3 pulpiti di comando per tutte le operazioni da eseguirsi con pulsanti o selettori. 4.12. APPARECCHIATURA ELETTRICA Armadio elettrico generale con tutti gli alimentatori di potenza statici, i controlli dei motori in corrente alternata, l'interruttore generale ecc. Impianto di visualizzazione spianatrice a mezzo display.  Oggetto : linea di spianatura 1.500 x 2,0 mm. Offerta n. 894/11 del 14.07.2011 14 PARTE ECONOMICA Prezzo linea revisionata come vista e piaciuta senza apparecchiatura elettrica. Pagamento: da concordare Consegna dell’impianto Pronta
