Dati tecnici:

LINEA DI PUNZONATURA TRAVI AUTOMATICA CON CNC DEDICATO - CARRELLO POSIZIONATORE - CORSA 15000 mm - RULLIERA DI CARICO 16000 mm - RULLIERA DI SCARICO 12000 mm - CAPACITA’ IPE DA 600 mm - 3 TESTE DI PUNZONATURA MOBILI A 3 PUNZONI 01

Centro di punzonatura a controllo numerico CNH 500 è un insieme di componenti autonomi assemblato su un unico basamento che comandato da apposito software viene usato per la foratura automatica, tramite punzoni, di travi ad H fino alla dimensione massima di 500 mm e piastre di acciaio con spessori fino a 22 mm.
I componenti principali sono:

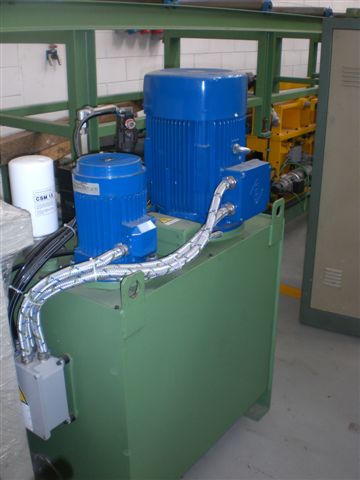

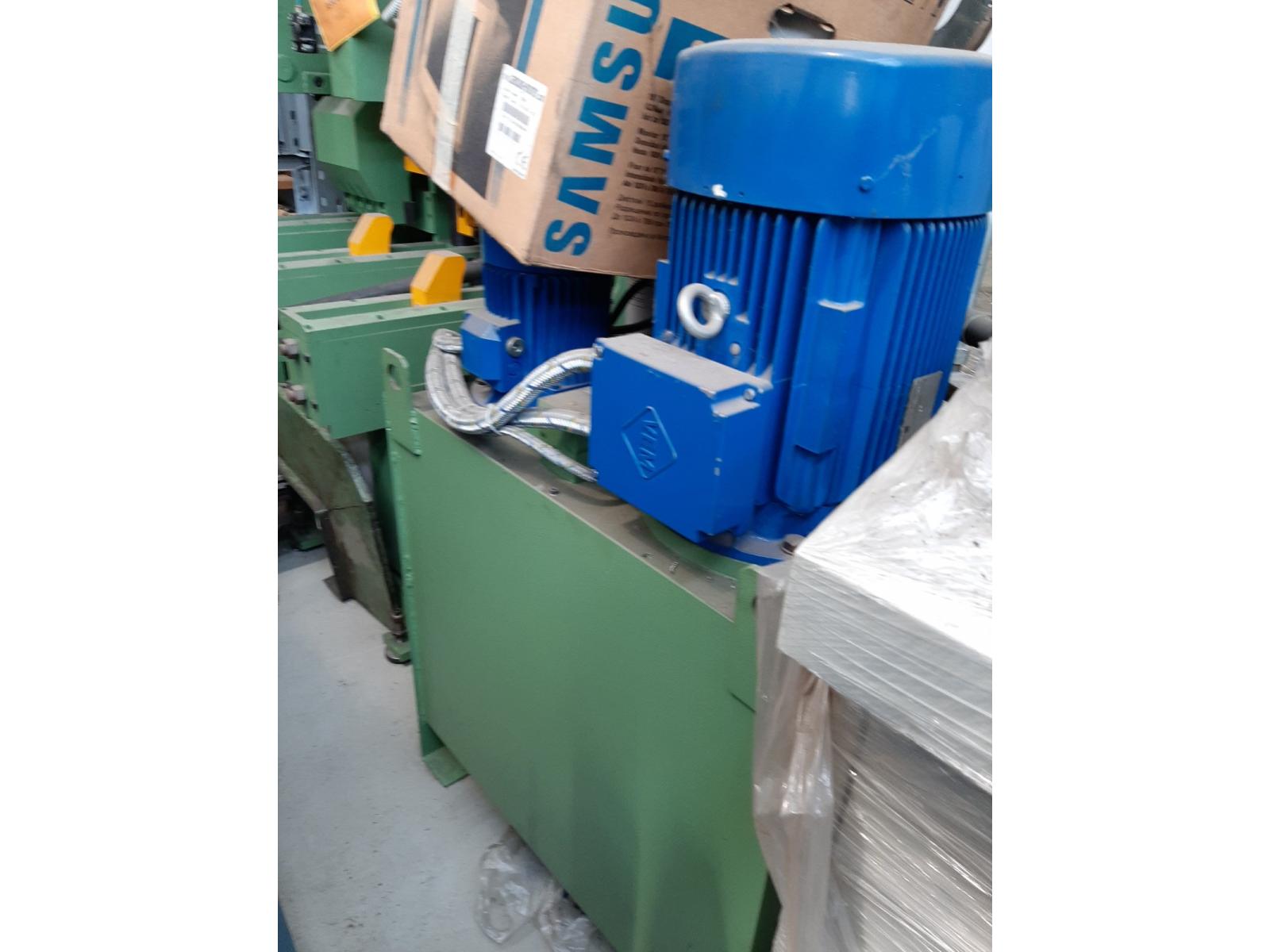

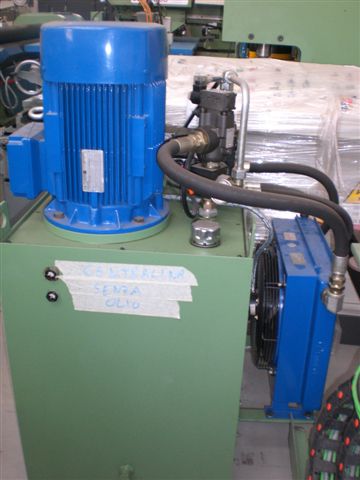

Una centralina oleodinamica Mod. C30 1MR per la pressurizzazione dell’olio per il comando dei cilindri di spinta.
Pressione di lavoro: 280 bar
Capacità serbatoio: 140 l
Rumorosità 78 dB A Leq

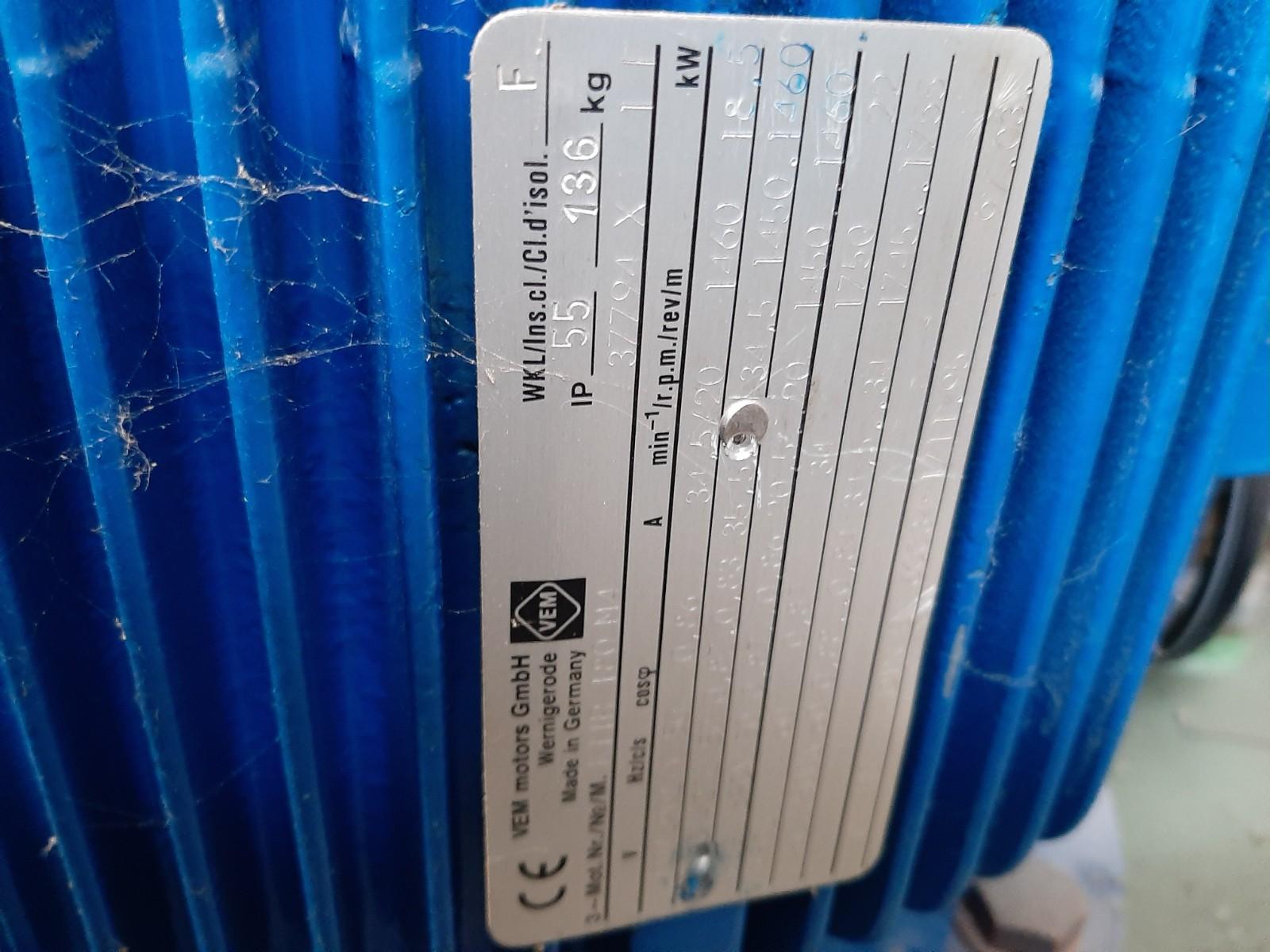

Motore pompa con classe di isolamento IP 55, tensione di alimentazione 380 V, potenza 18.5 kW
Motore di ricircolo con classe di isolamento IP 55, tensione di alimentazione 380 V, potenza 2.2 kW
Scambiatore di calore con tensione di alimentazione 220 V, potenza 0.29 kW

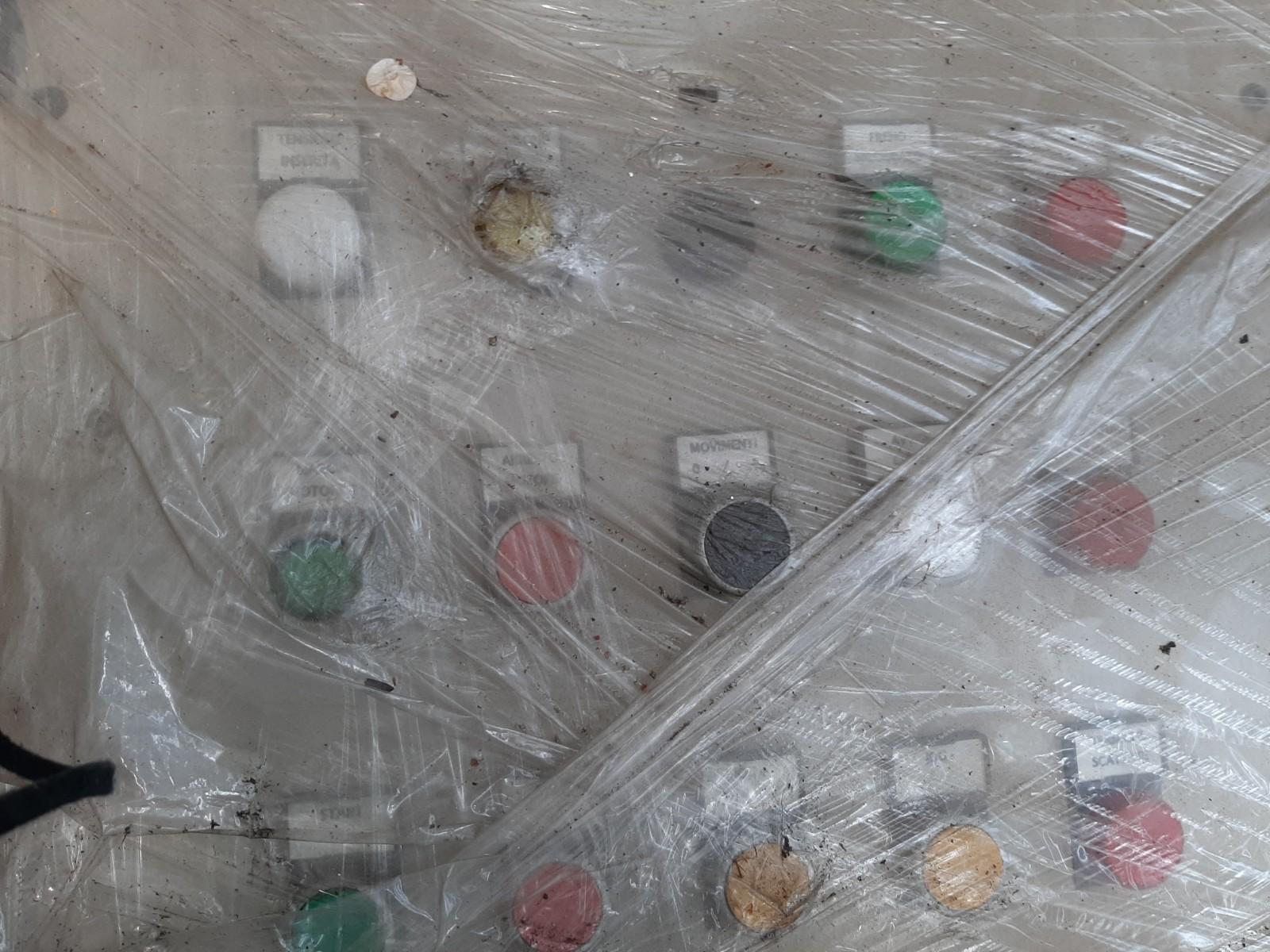

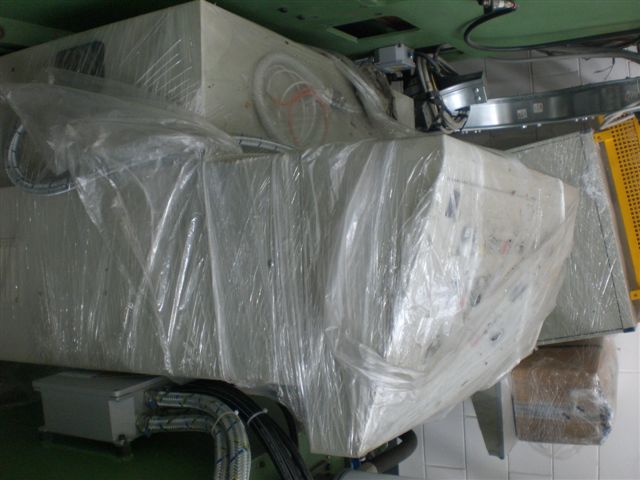

Un quadro elettrico a consolle con posto operatore equipaggiato con CPU e programmi, composto da un armadio metallico a consolle con sportelli sia sul lato anteriore che su quello posteriore, avente dimensioni A 1205 mm, L 1100 mm, P 750 mm

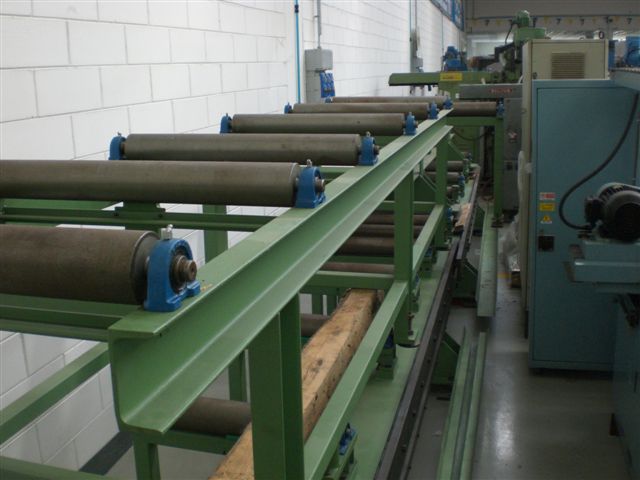

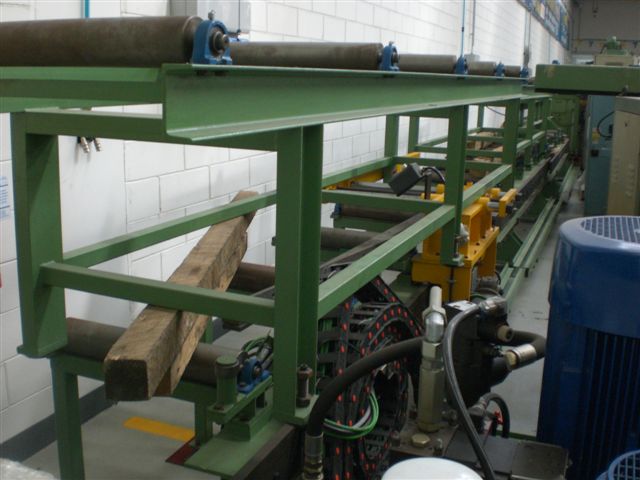

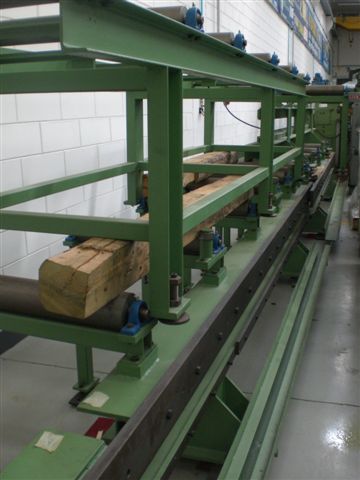

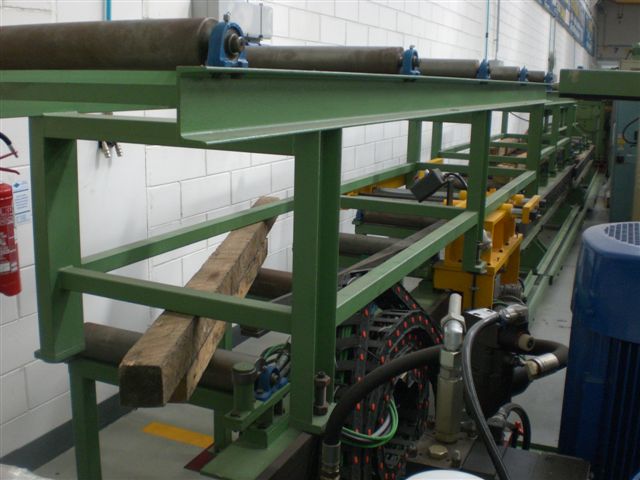

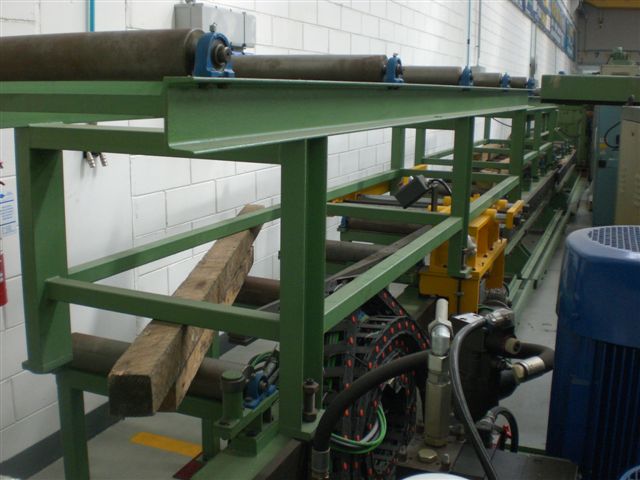

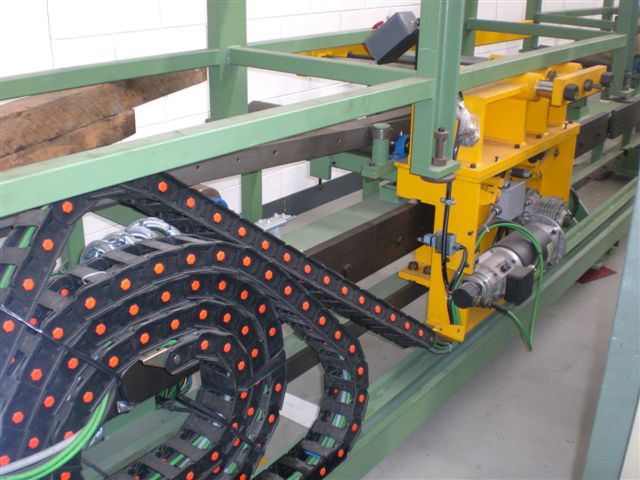

Una rulliera folle di ingresso alla punzonatrice con dispositivo di avanzamento del pezzo e azzeramento
Spintore in automatico per i profili, con motore in corrente continua

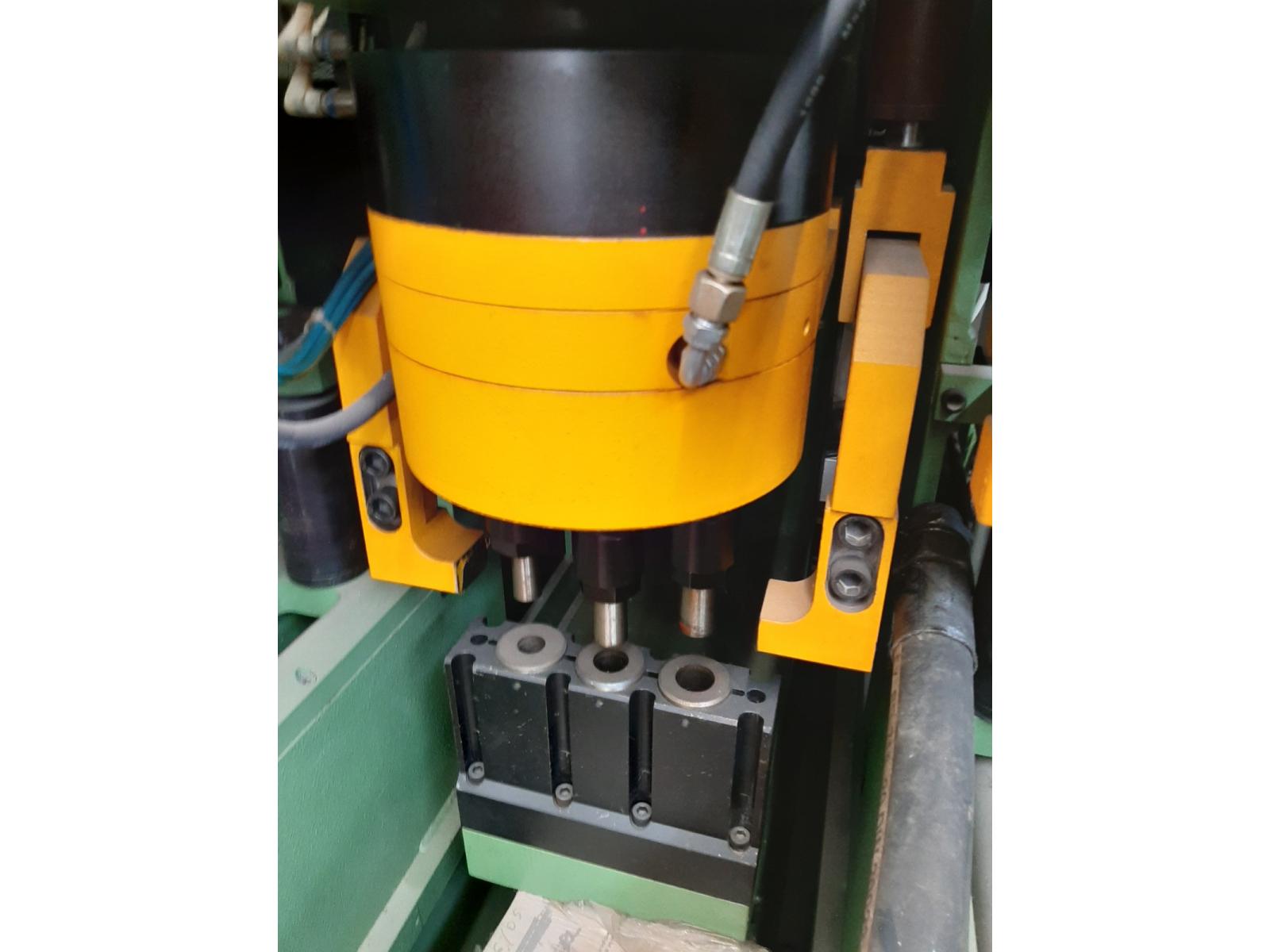

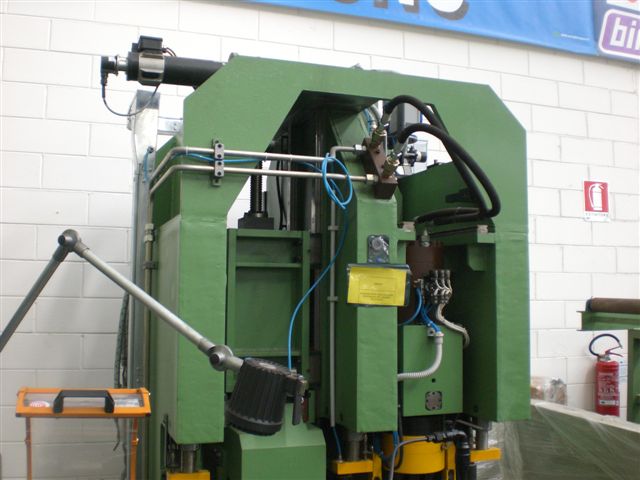

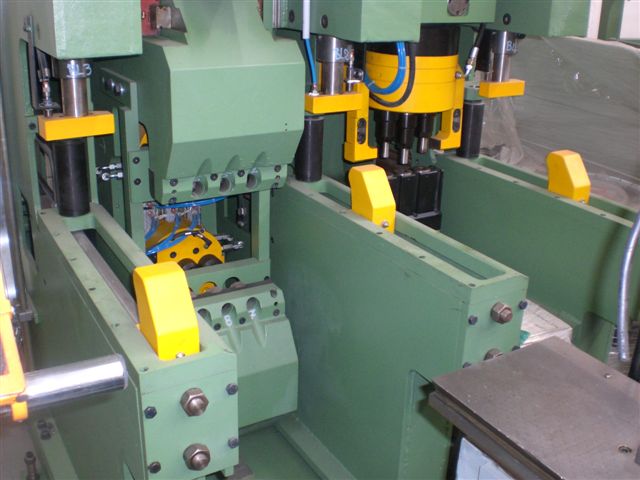

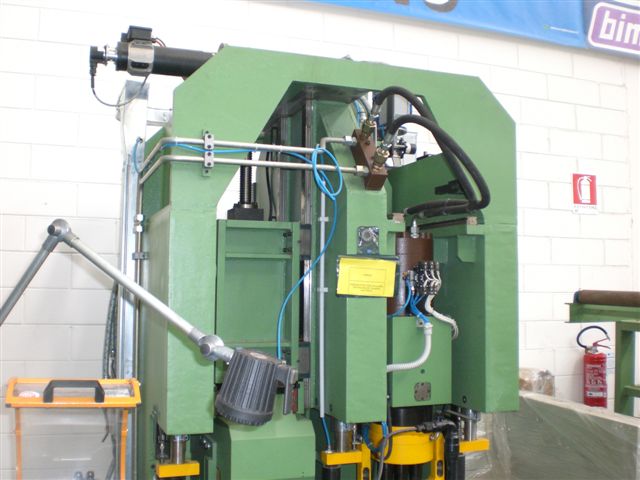

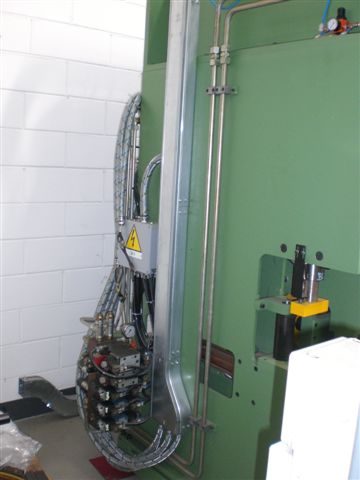

Un gruppo di punzonatura composto da un gruppo di posizionatori e da due unità distinte per lavorare su assi orizzontali e verticali, costituita da una struttura a C in acciaio fuso ad alta resistenza che funge da supporto per le sedi di punzone e matrice e per il cilindro oleodinamico che aziona in punzone. Il cilindro oleodinamico è progettato per lavorare ad una pressione di 330 bar e con una portata di 161 l/min di fluido idraulico. Il diametro massimo di punzonatura è di 35 mm
Una rulliera folle di uscita dalla punzonatrice
L’ingombro massimo del centro di punzonatura è di 27 m, perciò per l’installazione si necessita di uno spazio adeguato.
Non sarà fornito l’olio per l’utilizzo.
Centro di punzonatura a controllo numerico CNH 500 è un insieme di componenti autonomi assemblato su un unico basamento che comandato da apposito software viene usato per la foratura automatica, tramite punzoni, di travi ad H fino alla dimensione massima di 500 mm e piastre di acciaio con spessori fino a 22 mm.
I componenti principali sono:

Una centralina oleodinamica Mod. C30 1MR per la pressurizzazione dell’olio per il comando dei cilindri di spinta.
Pressione di lavoro: 280 bar
Capacità serbatoio: 140 l
Rumorosità 78 dB A Leq
Motore pompa con classe di isolamento IP 55, tensione di alimentazione 380 V, potenza 18.5 kW
Motore di ricircolo con classe di isolamento IP 55, tensione di alimentazione 380 V, potenza 2.2 kW
Scambiatore di calore con tensione di alimentazione 220 V, potenza 0.29 kW
Un quadro elettrico a consolle con posto operatore equipaggiato con CPU e programmi, composto da un armadio metallico a consolle con sportelli sia sul lato anteriore che su quello posteriore, avente dimensioni A 1205 mm, L 1100 mm, P 750 mm
Una rulliera folle di ingresso alla punzonatrice con dispositivo di avanzamento del pezzo e azzeramento
Spintore in automatico per i profili, con motore in corrente continua
Un gruppo di punzonatura composto da un gruppo di posizionatori e da due unità distinte per lavorare su assi orizzontali e verticali, costituita da una struttura a C in acciaio fuso ad alta resistenza che funge da supporto per le sedi di punzone e matrice e per il cilindro oleodinamico che aziona in punzone. Il cilindro oleodinamico è progettato per lavorare ad una pressione di 330 bar e con una portata di 161 l/min di fluido idraulico. Il diametro massimo di punzonatura è di 35 mm
Una rulliera folle di uscita dalla punzonatrice
L’ingombro massimo del centro di punzonatura è di 27 m, perciò per l’installazione si necessita di uno spazio adeguato.
Non sarà fornito l’olio per l’utilizzo.
