Linea automatica di saldatura tubi 24 metri

Codice di riferimento: 760
Linea automatica  di saldatura tubi 24 metri

Dati tecnici:


Linea automatica di saldatura tubi 24 metri
vero affare
mai utilizzata

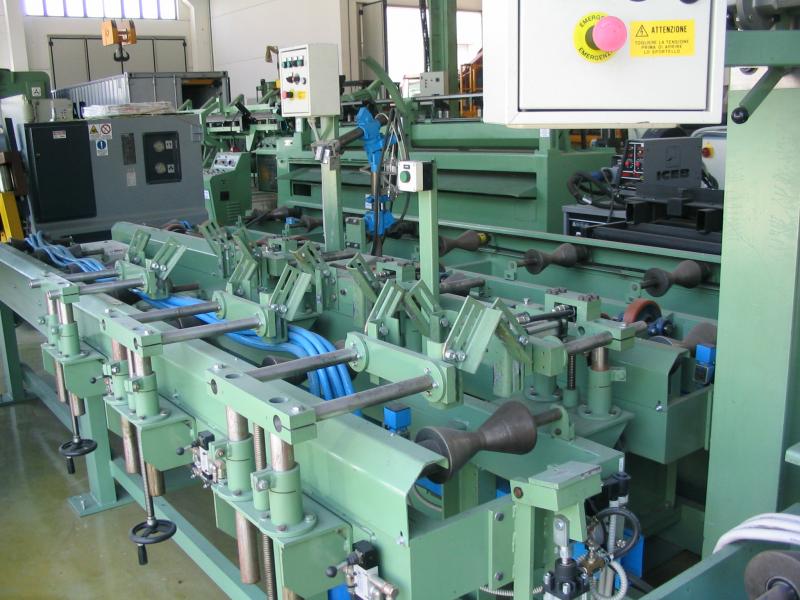

LA LINEA E' PRATICAMENTE NUOVA COME DA FOTO ALLEGATE :
LINEA DI SALDATURA AUTOMATICA (24 MT)
diametro massimo : mm 500
spessore tubo : 6 mm
peso totale : posizionatore a tornio : kg 700
linea saldatura : kg 2.000
peso calandra : kg 4.000
marca linea + calandra : SALD-AUTO/DAVI
lunghezza massima del tubo finito : 24 mt
velocita' di saldatura lineare : mm / min 250-2500
LINEA DI SALDATURA divisa in 4 sezioni :
- polmone in uscita calandra; il polmone e' composto da rulliera motorizzata costruita in carpenteria sulla quale e' fissato un dispositivo pneumatico ( registrabile ) per la chiusura dei lembi e successiva puntatura manuale della virola stessa
-saldatura rettilinea della virola calandrata.
la sezione e' composta da doppia rulliera motorizzata costruita in carpenteria alla quale e' accostata una trave con relativi accessori per la saldatura rettilinea.
sul basamento in corrispondenza della trave e' fissato un dispositivo pneumatico per il bloccaggio della virola
-polmone accumulo in ingresso saldatura circonferenziale.
la saldatura e' composta da rulliera motorizzata costruita in carpenteria.
-saldatura circonferenziale.
la saldatura e' divisa in due gruppi.
una parte mobile e' composta da rulliera motorizzata costruita in carpenteria. sollevamento con coilindri pneumatici.
una parte fissa e' composta da rulliera con ruote in gomma per la rotazione delle fascie calandrate.
una serie di anelli apribili permettono di rendere i diametri delle virole uniformi e favorire una corretta rotazione del pezzo stesso.
un supporto porta torcia ad azionamento pneumatico favorisce il posizionamento della torcia stessa sul giunto.
- predisposizione per verniciatura.
lunghezza tubo saldabile longitudinalmente................................mm 2000
diametro minimo tubo..........................................................................mm 150
diametro max tubo................................................................................mm 500
corsa carrello saldatura....................................................................mm 2250
velocita' di saldatura lineare........................................... .mm/min 250-2500
velocita' di saldatura circonferenziale
lunghezza ..........................................................................................mm 26500
larghezza................................................................................................mm 800
altezza...................................................................................................mm 2400
peso macchina......................................................................................kg 2000
potenza installata..............................................................................Watt 4000
posizionatore a tornio
portata max.............................................................................................kg 100
diametro max rotabile........................................................................mm 400
velocita' di rotazione...................................................................giri/min 110
altezza centro tavola al piano terra...............................................mm 1100
altezza max.........................................................................................mm 1700
larghezza max......................................................................................mm 700
lunghezza ...........................................................................................mm 7500
peso......................................................................................................... kg 700
potenza elettrica installata...............................................................kw 0,90
Le saldatrici a filo continuo utilizzate sono " ICEB "
Impianto nuovo mai utilizzato!!!
