Laminatoio achenbach

Dati tecnici:

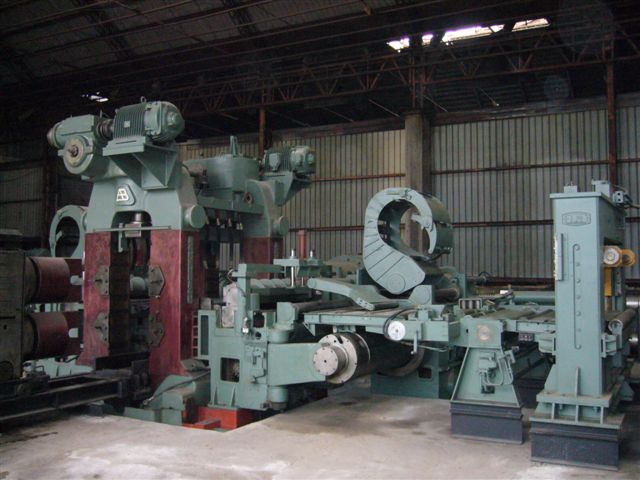

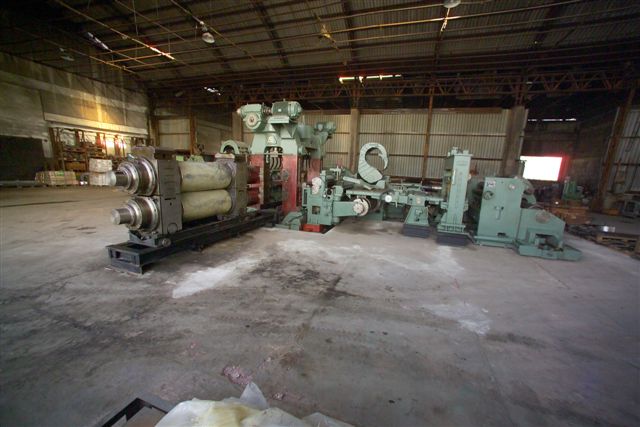

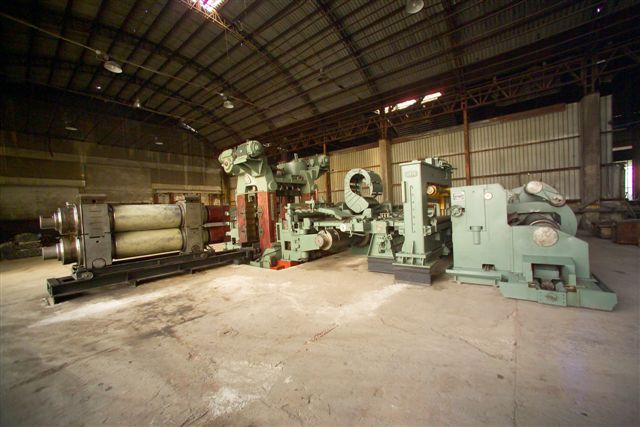

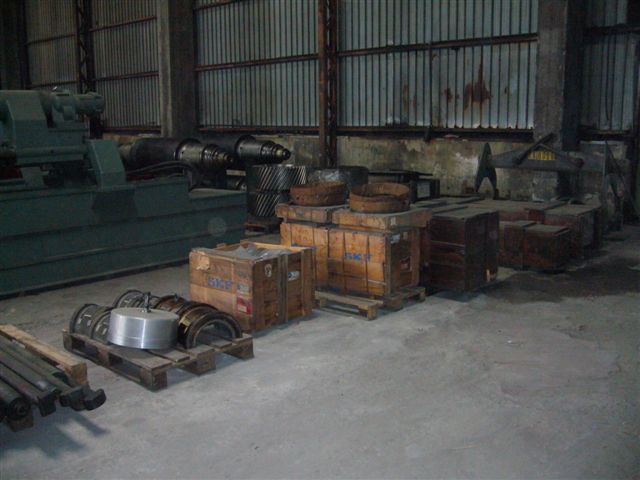

                    LAMINATOIO  DUO  REVERSIBILE    ACHENBACH







Specifiche tecniche



         1)    Dimensione cilindri   diam 650  x 1400 mm.

2)       Durezza cilindri  93 – 95 shore C.

3)       Serbatoio olio laminazione  diam 1750 x 5400 mm.

4)       Nr. 4 rampe di raffreddamento

5)       Nr. 2 aspi  con mandrino a sbalzo diam 600 x 1400 mm.

               Potenza motori  172 HP cad.

6)      Nr. 2 culle mobili di estrazione

7)      Nr. 1 aspo introduttore diam 600 x 1500 mm.

8)      Nr. 1 culla introduzione mobile

9)      Velocita’ lineare max 180 metri/min.

10) Impianto di filtrazione olio di laminazione tipo Achenbach

11) Potenza motore principale gabbia 950 HP

12) Cesoia ad intestare oleodinamica FIMI  1500 X 10 mm.





















               LAMINATOIO  DUO  REVERSIBILE    ACHENBACH

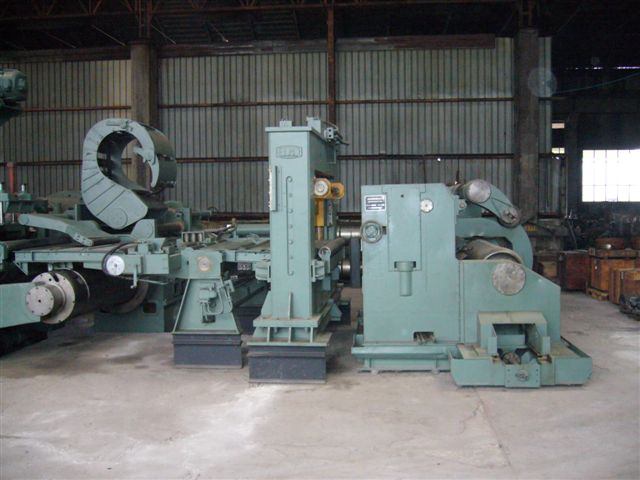

         Sez. 1      PAY-OFF

1                   Mandrino

2                            Avanzamento rotolo

3                   Caratteristiche

4                   Culla di introduzione

5                   Raddrizzatrice

6                   Cesoia ad intestare



Sez. 2     SEZIONE D’ENTRATA



1                   Mandrino

2                   Bridle

3                   Motorizzazione

4                   Riduttore

5                   Caratteristiche

6                   Culla di introduzione

7                   Cesoia ad intestare

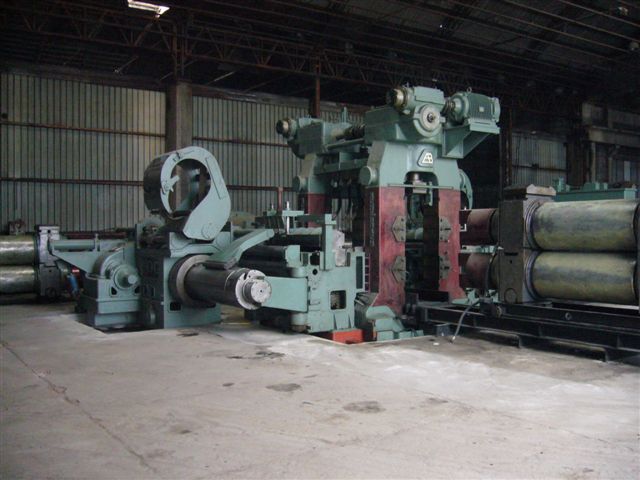

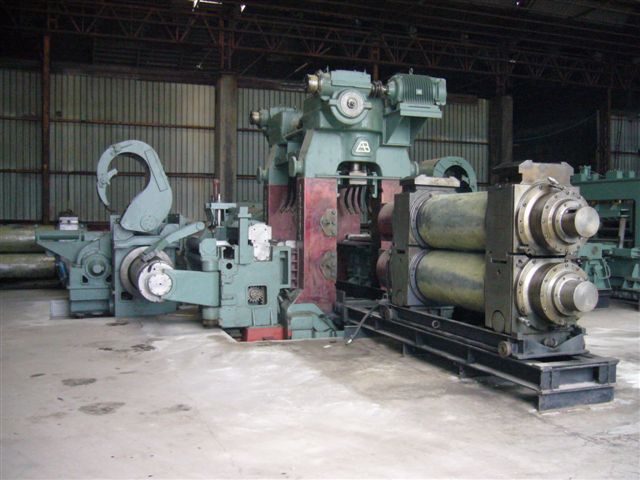

Sez. 3    GABBIA



1                   Cilindri di lavoro

2                   Spalle

3                   Motorizzazione

4                   Riduttore

5                   Caratteristiche





Sez. 4     SEZIONE DI USCITA



1                   Vedi sezione di entrata



Sez. 5     AUSILIARI



1                   Raffreddamento cilindri

2                   Avvolgitore a cinghia













Sez. 1      PAY-OFF



1.1 -  Mandrino



·        Diametro contratto…………………530 mm.

·        Diametro in espansione…………..610 mm.

·        Diametro max coils………………1.500 mm.

·        Larghezza tavola…………………..1.350 mm.

·        Freno a 5 dischi diametro…………440 mm.



        1.2 – Avanzamento rotolo



·        Rullo introduzione……………….Motorizzato

·        Motoriduttore giri………………….1.500 rpm

·        Potenza………………………………...1,85  HP

·        Trasmissione………………………….a catena

·        Giri uscita riduttore…………………..25 rpm







        1.3 –  Caratteristiche



·        Giri base del mandrino……………….25 rpm

·        Giri max del mandrino……………….25  rpm

·        Velocita’ lineare………………..…180 mt/min.

·        Tiro max totale………………….…....2500 Kg.

·        Sezione max di riferimento….1.310 x 6 mm.

·        Tiro specifico………………..…0,35 Kg./mm2

·        Coppia all’aspo…………………..…..750 Kgm.





        1.4 – Culla  di  introduzione





·        Corsa di sollevamento…………………...330 mm.

·        Diametro cilindro sollevamento……….183 mm.

·        Rullo premirotolo………………………...presente

·        Tavola di introduzione………….…….…presente

























        1.5  –   Raddrizzatrice



                                      Numero rulli ………………...2 infer. + 1 super.

                                      Diametro rulli………………….………..160 mm.

                                      Tavola rulli……………………………..1396 mm.

                                      Potenza x numero di giri…3,0Kw x 1400 rpm

                                      Giri uscita riduttore…………………….20  rpm





                                     1.6  –  Cesoia ad intestare



·        Luce di passaggio     ……………………….1700 x 350 mm.

·        Numero cilindri oleodinamici di spinta……………..…….2

·        Diametro………………………………………………….127 mm.

·        Pressione di lavoro/max cilindri di spinta …… 80/90 bar

·        Spinta max cesoia……………………………………..22,8 ton.

·        Spessore max di taglio……………………………….13,3 mm.

·        Forza   max struttura………………………………….. 50 ton.



Sez. 2     SEZIONE   D’ENTRATA

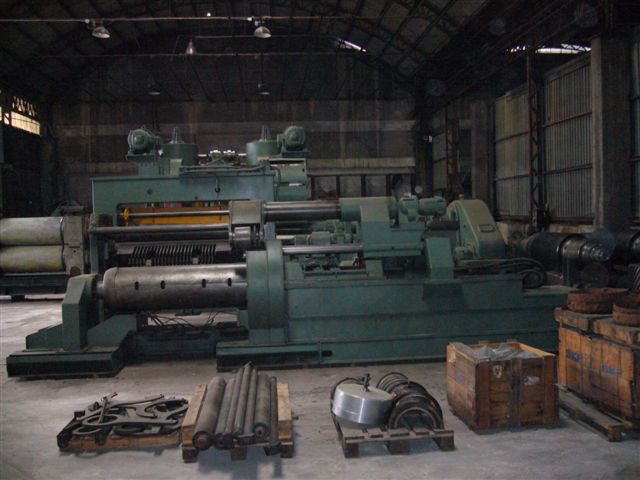

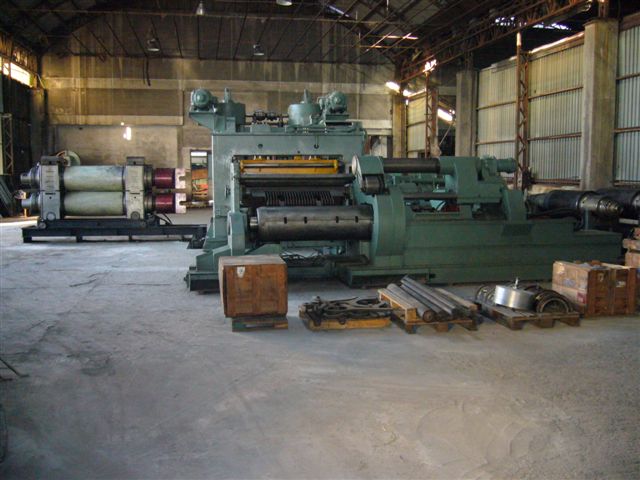

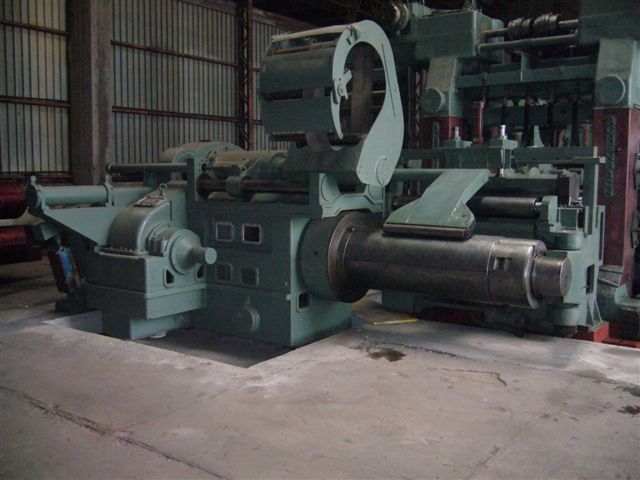

2.1         Mandrino



·        Diametro contratto…………………….530 mm.

·        Diametro espansione………………….610 mm.

·        Diametro max coils………………….1.220 mm.

·        Larghezza tavola……………………..1.570 mm.

·        Comando apertura chiusura…….cil idraulici

·        Pressione d’esercizio……………………..6 atm.





2.2         Bridle



·        Numero rulli inferiori x diametro…..2 x 125 + 1  x140 mm.

·        Numero rulli superiori x diametro …………….. 2 x 125 mm.

·        Rulli  fissi……………………………………………………inferiori

·        Larghezza tavola………………………………………..1.396 mm.

·        Forza max di chiusura……………………………..….6.150 Kg.

·        Numero cilindri chiusura…………………………………..2

·        Diametro x corsa chiusura……………… .125 mm. x 300 mm.





2.3         Motorizzazione



·        Numero motori x potenza cad…..2= 1 x 28 Kw + 1 x 127 Kw

·        Velocita’ di rotazione…………………..360/660 rpm

·        Coppia………………………………………76 e 419 Kgm

·        Tensione max……………………………..82/115 e 330/485

·        Corrente nominale…………………………………455 A

·        Limite di corrente,sovraccarico………………….455 A

·        GD^2 del motore

·        GD^ riferito all’asse del motore       35 Kgm^2 e 250 Kgm^2





2.4         Riduttore



·        Rapporto totale di riduzione……1: 5,643









2.5         Caratteristiche





·        Giri base del mandrino………………………..….64 rpm

·        Giri max del mandrino………………………….106 rpm

·        Velocita’ lineare……………………………...200 mt/min.

·        Tempo di accelerazione max…………………..….15 sec.

·        Tiro max totale…………………………….860 – 4800 Kg.

·        Sezione max di riferimento………….……1310 x 6 mm.

·        Tiro specifico………………………0,6Kg/min^2 minimo

·        Coppia all’aspo…………………………..429 – 2364 Kgm.





   2.6  Culla  di   introduzione



·        A comando idraulico con centralina indipendente

·        Motore pompa centralina potenza…………….5,5 Kw

·        Giri………………………………………………..1450 rpm

·        Portata pompa………………………………..100 lt/min.

·        Pressione d’esercizio…………………………..…20 atm.

·        Diametro rulli………………………………….….80 mm.

·        Tavola rulli……………………………………….410 mm.

·        Diametro massimo rotolo……………………1500 mm.

·        Corsa pistone di sollevamento……………….500 mm.





2.7          Cesoia ad intestare



·        Numero cilindri oleodinamici di spinta…………..….2

·        Diametro x corsa cilindri di spinta…….190 x 230 mm.

·        Pressione di lavoro/max cilindri di spinta …….25 bar

·        Spinta max cesoia………………………………14,15 ton.

·        Spessore max di taglio……………………………….6mm.





















Sez. 3     GABBIA

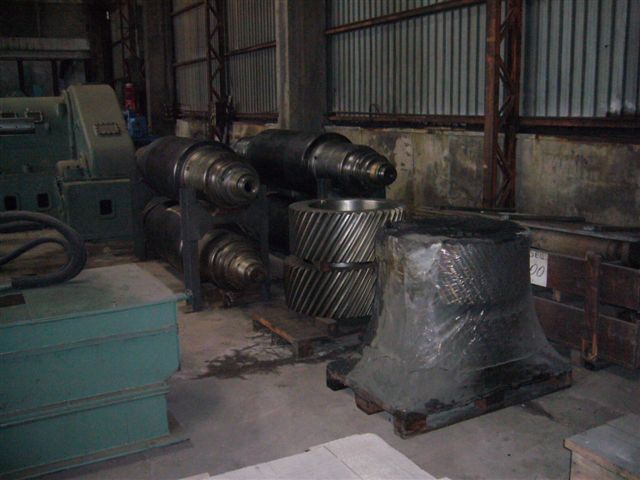

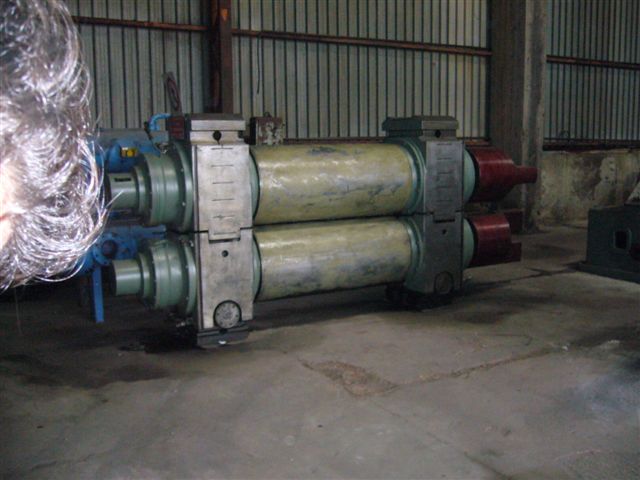

3.1         Cilindri di lavoro



·        Diametro max………………………………….650 mm.

·        Diametro min………………………………….630 mm.

·        Dimensioni tavola…………………………..1.400 mm.

·        Dimensioni tavola riferita al camber……1.400 mm.

·        Camber…………………………………..….270 micron

·        Tipo di materiale………………………..0.9C 1.7Cr 0.4Si

  0.3Mn  0.3Mo

·        Durezza tavola………………………………93 – 98 SHC

·        Durezza colli.-………………………………..…40 SHC

·        Tipo di cuscinetti………………..  radiale     313877

·        Tipo di lubrificazione……………olio NUTO 68 Esso

·        Peso cilindro…………………………..………5370 Kg.

·        Rugosita’tavola……………..MF 0,6 –0,7 micrometri

·        Numero coppie cilindri disponibili………………..4



3.2         Spalle



§         Interasse vitoni meccanici……………………2080 mm.

§         Passo vitoni meccanici……………………………10 mm.

§         Potenza motori vitoni cad………………………..22 Kw

§         Giri motori vitoni….…………………………….750 rpm

§         Rapporto di riduzione vitoni meccanici …..1 :  682,5

§         Velocita’ di chiusura  cilindri……………….11 mm/sec.

§         Comando accoppiamento…………giunto elettromagn.





3.3         Motorizzazione



Numero motori x potenza cad…………………..1 x 700 Kw

Velocita’ di rotazione…………………………..500/750 rpm

Coppia………………………………………………...1364 Kgm

Tensione max………………………………………….600 V.

Corrente nominale…………………………………..1260 A

Limite corrente,sovraccarico………………………1400 A

GD^2 del motore

GD^2 riferito all’asse motore













3.4         Riduttore



·        Rapporto totale di riduzione……………………..1: 8,375

·        Diametro minimo allunghe………………………..260 mm.

·         Olio lubrificante…………………………….BLASIA 220 AGIP









3.5         Caratteristiche



• Spessore min/max in ingresso…………….3,7/6 mm.
• Spessore min/max in uscita……………….0,8/3 mm.
• Larghezza max…………………………….…..1310 mm.
• Larghezza min………………………………....1050 mm.
• Velocita’ lineare max……………...120 – 182 mt/min.
• Tempi di fermata rapida…………………….….4-5 sec.
• Tempi di fermata d’emergenza…………………..2 sec.
• Velocita’ base di rotazione cilindro……………60 rpm
• Velocita’ max rotazione cilindro………………90 rpm
• Coppia max ai cilindri………………………....11,4 Tm
• Numero passi min/max……………………..……..2/7
• Temperatura nastro in entrata…………..…ambiente
• Temperatura nastro in uscita……………..circa 70°C.







Sez. 4    SEZIONE  DI  USCITA





·
